Лапа культиватора

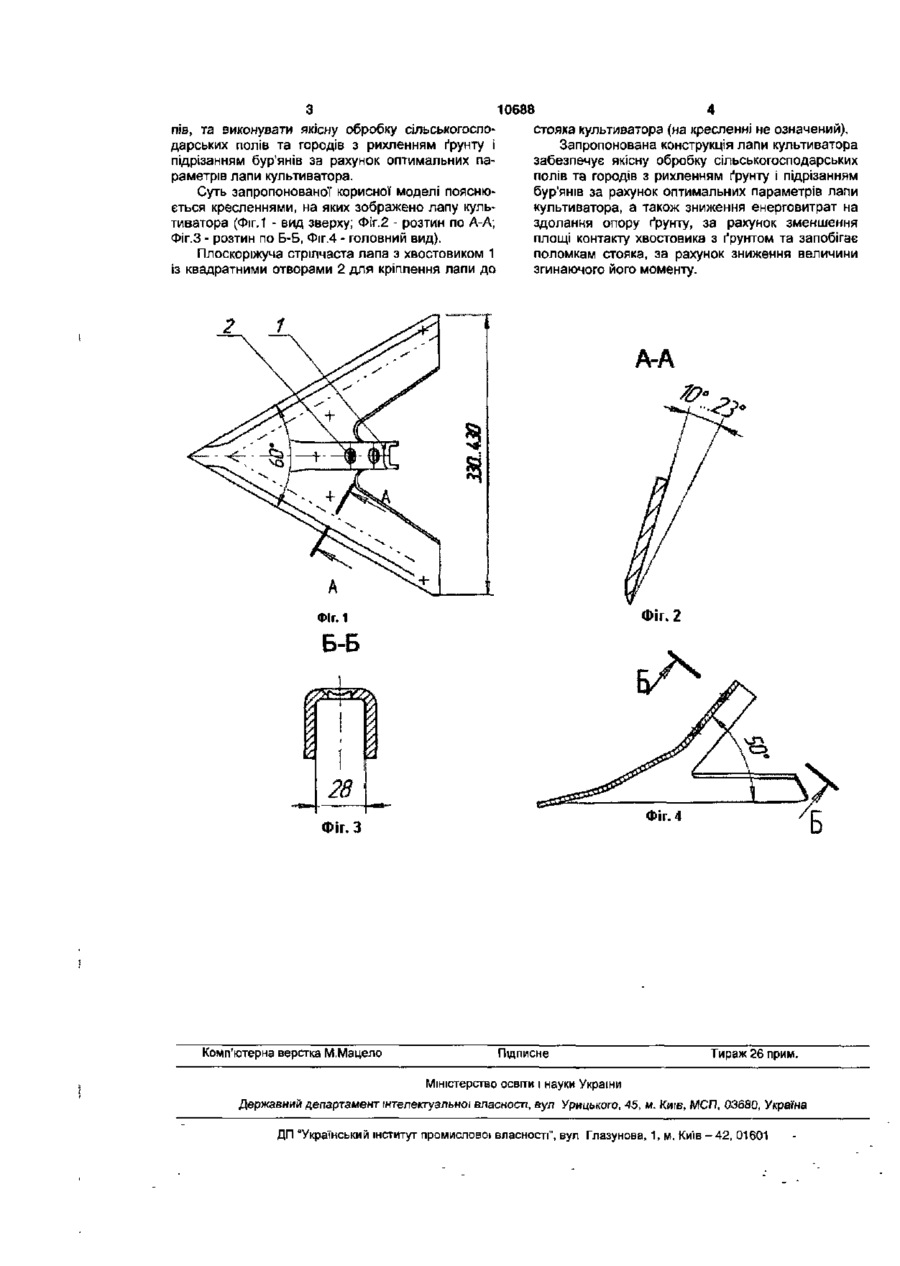

Лапа культиватора, що містить хвостовик і стрілчасту форму з загостреними лезами, яка від різняється тим, що виконана із шириною захвату 330...430мм, кутами різання 10°...23°, шириною поверхні хвостовика, що стикається з поверхнею стояка, 28мм, кутами обрису (профілю) грудей лапи 50° та розвороту 60°. Корисна модель відноситься до галузі сільськогосподарського машинобудування, а саме до сільськогосподарських робочих органів, призначених для суцільного обробітку парів, передпосівного обробітку ґрунту й може найти застосування в культиваторах, які використовуються в городньому й польовому господарствах. Відомі конструкції лап у залежності від виду рослинності, що видаляється, які мають форму зубів, косо поставлених ножів або подвійних, чи односторонніх лап, які мають гостре лезо, що знаходиться під кутом, і до напрямку руху й до поверхні землі [Смирнов, Пастухов, Никифоров, Справочник по механизации сельского хазяйства. М. Л., 1933] Відома конструкція стрілчастої двосторонньої лапи, яка жорстко прикріплена болтами до стояка. Кут похилу пеза папи до горизонтальної' площини становить 23°...30°, кут розвороту 60°...65°, ширина захвату лап 270...330мм, глибина обробітку ґрунту 16...25см. Стрілчасті лапи на культиваторі розміщують у шаховому порядку так, що кінці різальних кромок задніх лап перекривають із кожного боку кромки передніх лап на 40...50мм [Войткж Д.Г., Гаврилюк Г.Р., Сільськогосподарські машини /Навчальне видання. -Урожай. -Київ. -1994. -446с]. Найбільш близьким аналогом лапи культиваторів, що заявляється, вибраним як найближчий аналог, є плоскоріжуча стрілчаста лапа з хвостовиком. Цими лапами комплектуються культиватори суцільної обробки ґрунту (КПЕ), в яких кут похилу леза до горизонтальної площини становить 10°, кут розвороту - 60°...65°, ширина захвату 410мм, кут обрису (профілю) грудей лапи - 53°, ширина поверхні хвостовика, яка стикається з по верхнею стояка - 51мм, [ГОСТ 1343-82. Лапы и стойки культиваторов, /взамен ГОСТ 1343-76; Введ. с 01.01.83. -М.- Изд-во стандартов, 1982. 28с]. Недоліком відомої конструкції є те, що ці лапи мають широкий хвостовик, завищені кути обрису (профілю) грудей та розвороту, що збільшує небезпеку затримки (зависання) на стояку бур'янів, обволікання лапи рослинними рештками та потребує значних енерговитрат для здолання опору ґрунту. В основу корисної моделі поставлена задача вдосконалення лапи, у якій шляхом модифікації конструкції збільшені кути різання та ширина захвату, змінена ширина хвостовика, зменшені кути обрису (профілю) грудей та розвороту, що забезпечує гарне підрізання бур'янів і запобігає їх затриманню на стояку та усуває обволікання лапи рослинними рештками, а також забезпечує зниження енерговитрат на здолання опору ґрунту, за рахунок зменшення площі контакту хвостовика з ґрунтом та запобігає поломкам стояка, за рахунок зниження величини згинаючого його моменту. Поставлена задача вирішується тим, що лапа виконується зі зменшеними, поверхнею хвостовика, що стикається ЗІ стояком, кутами обрису (профілем) грудей і розвороту, збільшеними кутами різання та шириною захвату. Відповідно до корисної моделі лапа має: кути різання 10°...23°, ширину поверхні хвостовика, яка стикається з поверхнею стояка, 28мм, кути обрису (профілю) грудей 50°, розвороту 60° та ширину захвату 330...430мм. Застосування пропонованої конструкції дозволяє встановлювати їх на культиваторах різних ти 00 00 to о о> пів, та виконувати якісну обробку сільськогосподарських полів та городів з рихленням ґрунту і підрізанням бур'янів за рахунок оптимальних параметрів лапи культиватора. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено лапу культиватора (Фіг. 1 - вид зверху; Фіг.2 - розтин по А-А; ФІг.З - розтин по Б-Б, Фіг.4 - головний вид). Плоскоріжуча стрілчаста лапа з хвостовиком 1 із квадратними отворами 2 для кріплення лапи до 10688 стояка культиватора (на кресленні не означений). Запропонована конструкція лапи культиватора забезпечує якісну обробку сільськогосподарських полів та городів з рихленням ґрунту і підрізанням бур'янів за рахунок оптимальних параметрів лапи культиватора, а також зниження енерговитрат на здолання опору фунту, за рахунок зменшення площі контакту хвостовика з ґрунтом та запобігає поломкам стояка, за рахунок зниження величини згинаючого його моменту. А-А Фіг.2 Комп'ютерна верстка М.Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
