Активна маса оксидно-нікелевого електрода лужного акумулятора

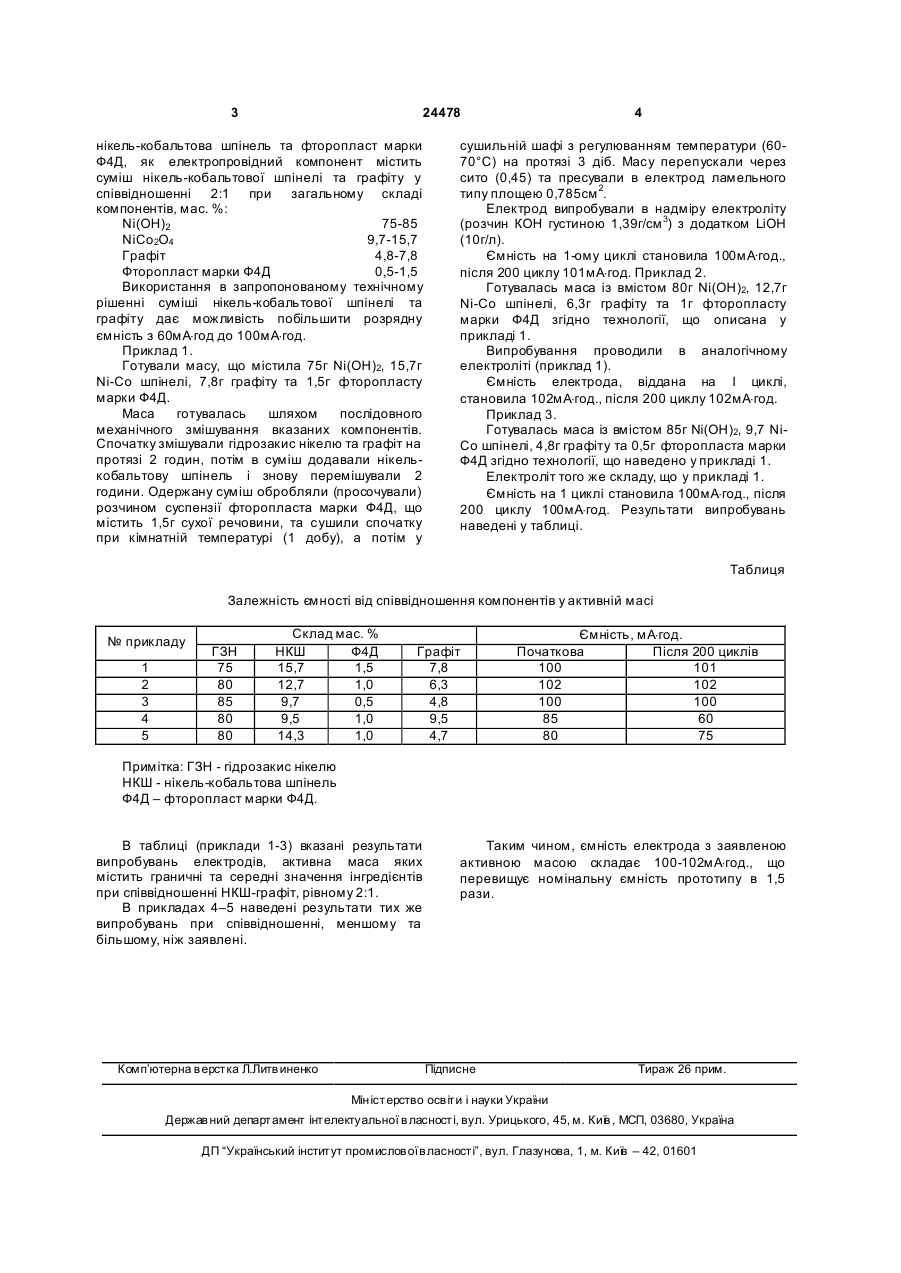

Активна маса оксидно-нікелевого електрода лужного акумулятора, що містить гідроксид нікелю, 3 24478 нікель-кобальтова шпінель та фторопласт марки Ф4Д, як електропровідний компонент містить суміш нікель-кобальтової шпінелі та графіту у співвідношенні 2:1 при загальному складі компонентів, мас. %: Ni(OH)2 75-85 NiCо2О4 9,7-15,7 Графіт 4,8-7,8 Фторопласт марки Ф4Д 0,5-1,5 Використання в запропонованому технічному рішенні суміші нікель-кобальтової шпінелі та графіту дає можливість побільшити розрядну ємність з 60мА×год до 100мА×год. Приклад 1. Готували масу, що містила 75г Ni(OH)2, 15,7г Ni-Со шпінелі, 7,8г графіту та 1,5г фторопласту марки Ф4Д. Маса готувалась шляхом послідовного механічного змішування вказаних компонентів. Спочатку змішували гідрозакис нікелю та графіт на протязі 2 годин, потім в суміш додавали нікелькобальтову шпінель і знову перемішували 2 години. Одержану суміш обробляли (просочували) розчином суспензії фторопласта марки Ф4Д, що містить 1,5г сухої речовини, та сушили спочатку при кімнатній температурі (1 добу), а потім у 4 сушильній шафі з регулюванням температури (6070°С) на протязі 3 діб. Масу перепускали через сито (0,45) та пресували в електрод ламельного типу площею 0,785см 2. Електрод випробували в надміру електроліту (розчин КОН густиною 1,39г/см 3) з додатком LiOH (10г/л). Ємність на 1-ому циклі становила 100мА·год., після 200 циклу 101мА×год. Приклад 2. Готувалась маса із вмістом 80г Ni(OH)2, 12,7г Ni-Со шпінелі, 6,3г графіту та 1г фторопласту марки Ф4Д згідно технології, що описана у прикладі 1. Випробування проводили в аналогічному електроліті (приклад 1). Ємність електрода, віддана на І циклі, становила 102мА×год., після 200 циклу 102мА×год. Приклад 3. Готувалась маса із вмістом 85г Ni(OH)2, 9,7 NiСо шпінелі, 4,8г графіту та 0,5г фторопласта марки Ф4Д згідно технології, що наведено у прикладі 1. Електроліт того же складу, що у прикладі 1. Ємність на 1 циклі становила 100мА×год., після 200 циклу 100мА×год. Результати випробувань наведені у таблиці. Таблиця Залежність ємності від співвідношення компонентів у активній масі № прикладу 1 2 3 4 5 ГЗН 75 80 85 80 80 Склад мас. % НКШ Ф4Д 15,7 1,5 12,7 1,0 9,7 0,5 9,5 1,0 14,3 1,0 Графіт 7,8 6,3 4,8 9,5 4,7 Ємність, мА×год. Початкова Після 200 циклів 100 101 102 102 100 100 85 60 80 75 Примітка: ГЗН - гідрозакис нікелю НКШ - нікель-кобальтова шпінель Ф4Д – фторопласт марки Ф4Д. В таблиці (приклади 1-3) вказані результати випробувань електродів, активна маса яких містить граничні та середні значення інгредієнтів при співвідношенні НКШ-графіт, рівному 2:1. В прикладах 4–5 наведені результати тих же випробувань при співвідношенні, меншому та більшому, ніж заявлені. Комп’ютерна в ерстка Л.Литв иненко Таким чином, ємність електрода з заявленою активною масою складає 100-102мА×год., що перевищує номінальну ємність прототипу в 1,5 рази. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
