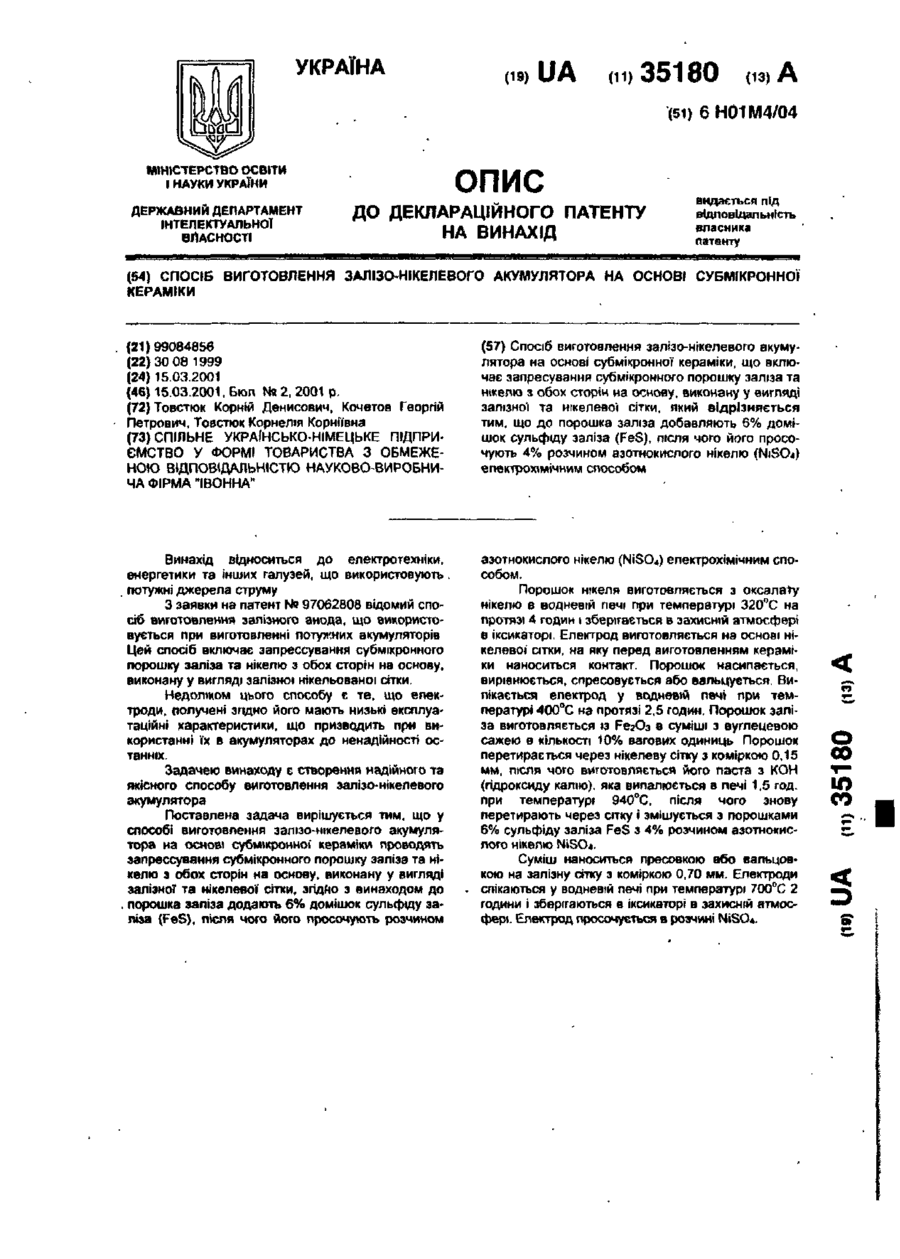

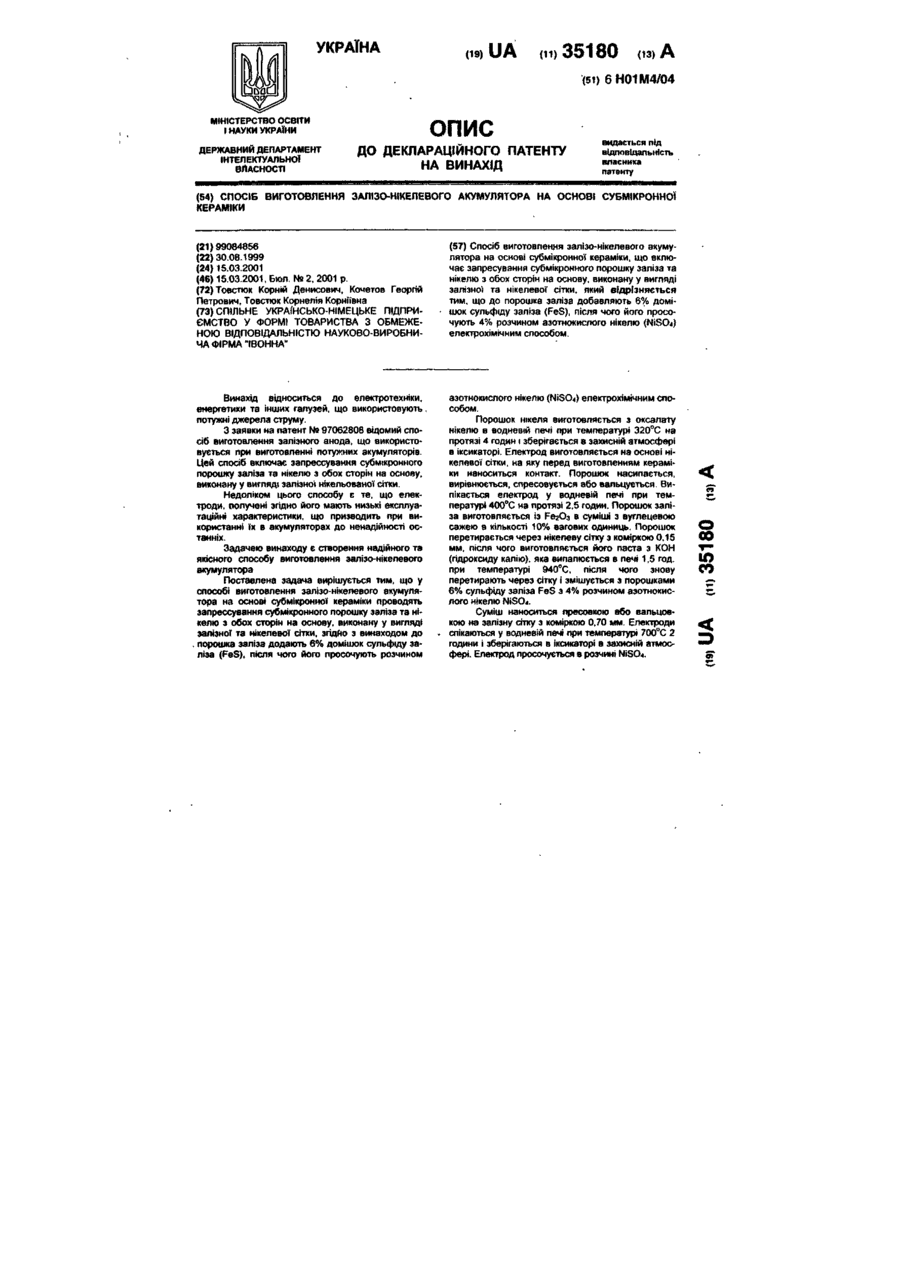

Спосіб виготовлення залізо-нікелевого акумулятора на основі субмікронної кераміки

Спосіб виготовлення залізо-нікелевого акумулятора на основі субмікронної кераміки, що включає запресування субмікронного порошку заліза та нікелю з обох сторін на основу, виконану у вигляді залізної та нікелевої сітки, який відрізняється тим, що до порошка заліза добавляють 6% домішок сульфіду заліза (FeS), після чого його просочують 4% розчином азотнокислого нікелю (N1SO4) електрохімічним способом. Винахід відноситься до електротехніки, енергетики та інших галузей, що використовують, потужні джерела струму. З заявки на патент № 97062808 відомий спосіб виготовлення залізного анода, що використовується при виготовленні потужних акумуляторів. Цей спосіб включає запрессування субмікронного порошку заліза та нікелю з обох сторін на основу, виконану у вигляді залізної нікельованої сітки. Недоліком цього способу є те, що електроди, получен* згідно його мають низькі експлуатаційні характеристики, що призводить при використанні їх в акумуляторах до ненадійності останніх. Задачею винаходу є створення надійного та якісного способу виготовлення залізо-нікелевого акумулятора Поставлена задача вирішується тим, що у способі виготовлення залізо-нікелевого акумулятора на основі субмікронної кераміки проводять запрессування субмікронного порошку заліза та нікелю з обох сторін на основу, виконану у вигляді залізної та нікелевої сітки, згідно з винаходом до порошка заліза додають 6% домішок сульфіду заліза (FeS), після чого його просочують розчином азотнокислого нікелю (NiSO4) електрохімічним способом. Порошок нікеля виготовляється з оксалату нікелю в водневій печі при температурі 320°С на протязі 4 годин і зберігається в захисній атмосфері в іксикаторі. Електрод виготовляється на основі нікелевої сітки, на яку перед виготовленням кераміки наноситься контакт. Порошок насипається, вирівнюється, спресовується або вальцуеться. Випікається електрод у водневій печі при температурі 400°С на протязі 2,5 годин. Порошок заліза виготовляється із ГегОз в суміші з вуглецевою сажею в кількості 10% вагових одиниць. Порошок перетирається через нікелеву сітку з коміркою 0,15 мм, після чого виготовляється його паста з КОН (гідроксиду калію), яка випалюється а печі 1,5 год. при температурі 940°С, після чого знову перетирають через сітку і змішується з порошками 6% сульфіду заліза FeS з 4% розчином азотнокислого нікелю NiSOi. Суміш наноситься пресовкою або вальцовкою на залізну сітку з коміркою 0,70 мм. Електроди спікаються у водневій печі при температурі 700°С 2 години і зберігаються в іксикаторі в захисній атмосфері. Електрод просочується в розчині NiSO4. 00 ю со < УКРАЇНА (19) UA (11)35180 (із» А (51) 6Н01М4/04 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54) СПОСІБ ВИГОТОВЛЕННЯ ЗАЛІЗО-НІКЕЛЕВОГО АКУМУЛЯТОРА НА ОСНОВІ СУБМІКРОННОЇ КЕРАМІКИ (21)99084656 (22)30 08 1999 (24) 15.03.2001
