Спосіб виготовлення контейнера з паперу для продуктів та такий контейнер

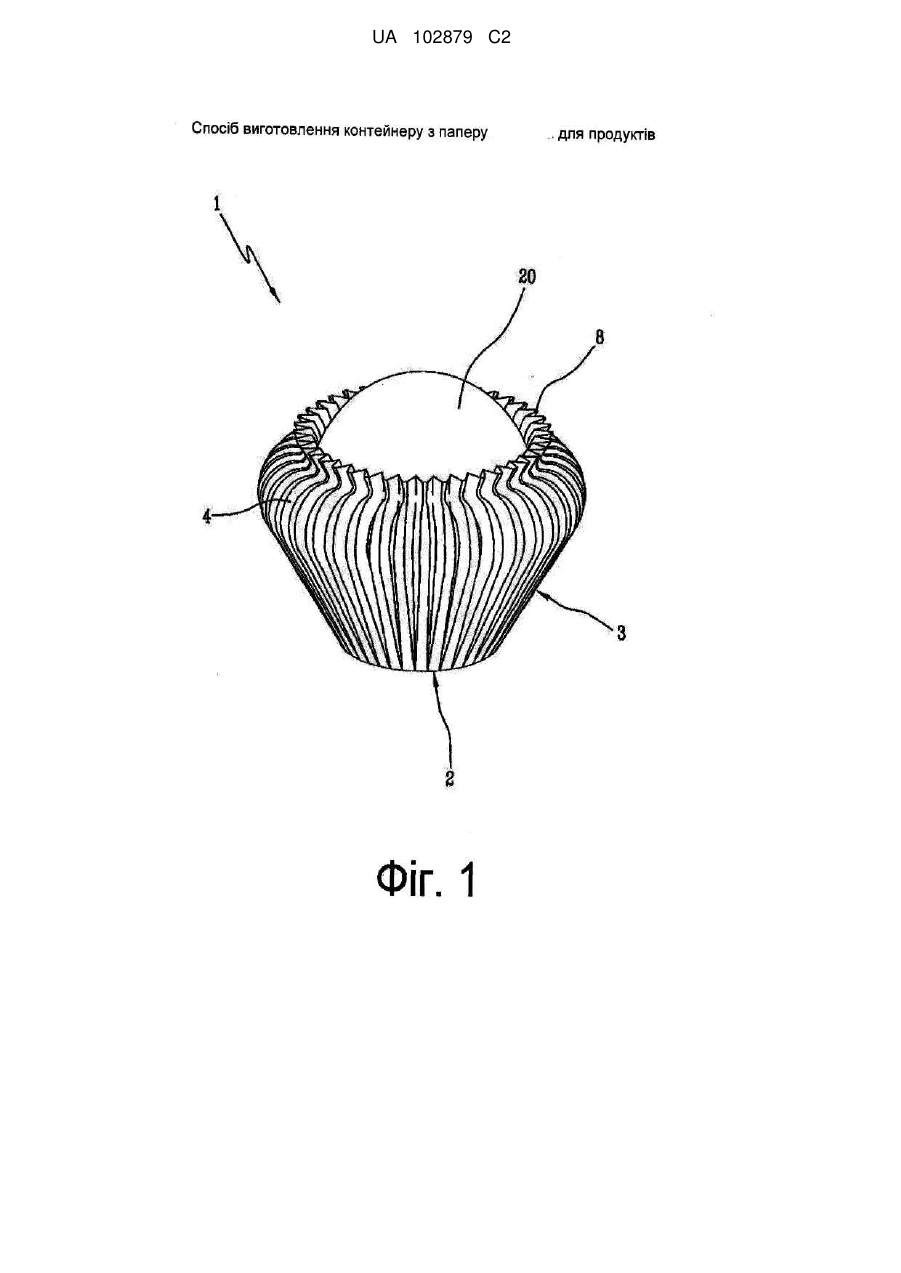

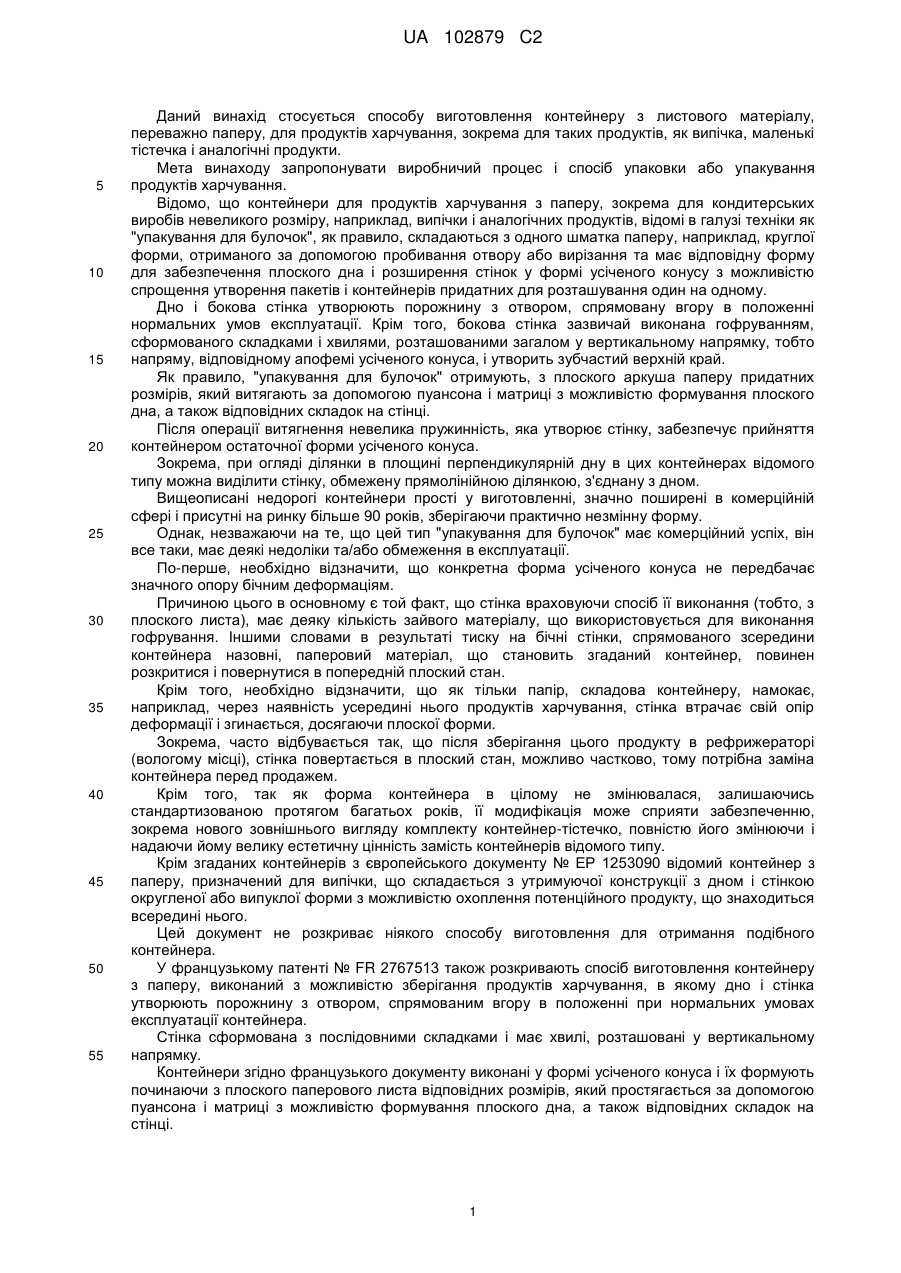

Реферат: Спосіб виготовлення контейнера з паперу, зокрема для продуктів харчування, зокрема кондитерських виробів, причому контейнер виконаний з єдиного гнучкого листа, який утворює по суті плоске дно і стінку, що відходить від згаданого дна. Бічна стінка контейнера включає щонайменше одну криволінійну ділянку (10), що забезпечує округлу або опуклу форму бічної стінки. Спосіб передбачає наступні етапи: на першому етапі виготовляють дно (2), що має протилежну верхню поверхню (2а) і нижню поверхню (2b); виготовляють бічну стінку (3), що відходить від дна (2) і утворює разом з дном зберігаючу область (21), нижня поверхня якої утворена нижньою поверхнею (2b), на другому етапі перевертають бічну стінку навиворіт щодо дна (2) для утворення порожнини (7) з отвором, відкритим вверх при нормальних умовах експлуатації контейнера. UA 102879 C2 (12) UA 102879 C2 UA 102879 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується способу виготовлення контейнеру з листового матеріалу, переважно паперу, для продуктів харчування, зокрема для таких продуктів, як випічка, маленькі тістечка і аналогічні продукти. Мета винаходу запропонувати виробничий процес і спосіб упаковки або упакування продуктів харчування. Відомо, що контейнери для продуктів харчування з паперу, зокрема для кондитерських виробів невеликого розміру, наприклад, випічки і аналогічних продуктів, відомі в галузі техніки як "упакування для булочок", як правило, складаються з одного шматка паперу, наприклад, круглої форми, отриманого за допомогою пробивання отвору або вирізання та має відповідну форму для забезпечення плоского дна і розширення стінок у формі усіченого конусу з можливістю спрощення утворення пакетів і контейнерів придатних для розташування один на одному. Дно і бокова стінка утворюють порожнину з отвором, спрямовану вгору в положенні нормальних умов експлуатації. Крім того, бокова стінка зазвичай виконана гофруванням, сформованого складками і хвилями, розташованими загалом у вертикальному напрямку, тобто напряму, відповідному апофемі усіченого конуса, і утворить зубчастий верхній край. Як правило, "упакування для булочок" отримують, з плоского аркуша паперу придатних розмірів, який витягають за допомогою пуансона і матриці з можливістю формування плоского дна, а також відповідних складок на стінці. Після операції витягнення невелика пружинність, яка утворює стінку, забезпечує прийняття контейнером остаточної форми усіченого конуса. Зокрема, при огляді ділянки в площині перпендикулярній дну в цих контейнерах відомого типу можна виділити стінку, обмежену прямолінійною ділянкою, з'єднану з дном. Вищеописані недорогі контейнери прості у виготовленні, значно поширені в комерційній сфері і присутні на ринку більше 90 років, зберігаючи практично незмінну форму. Однак, незважаючи на те, що цей тип "упакування для булочок" має комерційний успіх, він все таки, має деякі недоліки та/або обмеження в експлуатації. По-перше, необхідно відзначити, що конкретна форма усіченого конуса не передбачає значного опору бічним деформаціям. Причиною цього в основному є той факт, що стінка враховуючи спосіб її виконання (тобто, з плоского листа), має деяку кількість зайвого матеріалу, що використовується для виконання гофрування. Іншими словами в результаті тиску на бічні стінки, спрямованого зсередини контейнера назовні, паперовий матеріал, що становить згаданий контейнер, повинен розкритися і повернутися в попередній плоский стан. Крім того, необхідно відзначити, що як тільки папір, складова контейнеру, намокає, наприклад, через наявність усередині нього продуктів харчування, стінка втрачає свій опір деформації і згинається, досягаючи плоскої форми. Зокрема, часто відбувається так, що після зберігання цього продукту в рефрижераторі (вологому місці), стінка повертається в плоский стан, можливо частково, тому потрібна заміна контейнера перед продажем. Крім того, так як форма контейнера в цілому не змінювалася, залишаючись стандартизованою протягом багатьох років, її модифікація може сприяти забезпеченню, зокрема нового зовнішнього вигляду комплекту контейнер-тістечко, повністю його змінюючи і надаючи йому велику естетичну цінність замість контейнерів відомого типу. Крім згаданих контейнерів з європейського документу № ЕР 1253090 відомий контейнер з паперу, призначений для випічки, що складається з утримуючої конструкції з дном і стінкою округленої або випуклої форми з можливістю охоплення потенційного продукту, що знаходиться всередині нього. Цей документ не розкриває ніякого способу виготовлення для отримання подібного контейнера. У французькому патенті № FR 2767513 також розкривають спосіб виготовлення контейнеру з паперу, виконаний з можливістю зберігання продуктів харчування, в якому дно і стінка утворюють порожнину з отвором, спрямованим вгору в положенні при нормальних умовах експлуатації контейнера. Стінка сформована з послідовними складками і має хвилі, розташовані у вертикальному напрямку. Контейнери згідно французького документу виконані у формі усіченого конуса і їх формують починаючи з плоского паперового листа відповідних розмірів, який простягається за допомогою пуансона і матриці з можливістю формування плоского дна, а також відповідних складок на стінці. 1 UA 102879 C2 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, з документа GB № 128187 відома зберігаюча упаковка з паперу, виконана з плоского листа з круглою центральною зоною, з якої виходить кілька пелюсток або секторів, які послідують гофрі, перекривають один одного і утворюють остаточну опуклу форму, що включає усередині можливий продукт. На даний момент відомі типи контейнерів з паперу, отримані з одного листа, відмінні від традиційної упаковки з усіченим конусом, але не відомий спосіб виготовлення для отримання цих контейнерів, який був би легкий в застосуванні і придатний для створення подібних конструкцій простим прямим і надійним способом. Слід зазначити, що опуклі контейнери мають стінки з відносним нахилом до вертикальної прямої, що з урахуванням можливостей отримання з використанням традиційних технологій необхідного тиску для збереження остаточної форми продукту в цілому дуже складно. Даний винахід в загальному має на меті усунення згаданих недоліків, присутніх у відомому рівні техніки. Першою метою винаходу є запропонувати спосіб, що забезпечує виготовлення упаковок для булочок у формах відмінних від форми усіченого корпусу простим і ефективним способом, що забезпечує при виготовленні достатній тиск для збереження форми навіть при використанні згаданих форм. Іншою метою винаходу є забезпечення можливості виготовлення форм відмінних від традиційних. Метою винаходу є пропозиція виробничого процесу і способу упаковки або упакування продуктів харчування, які можуть бути взаємно інтегровані. Вищезазначені і наступні цілі винаходу, які будуть більш очевидні з подальшого опису і яких досягають в процесі виробництва контейнера з паперу, сконструйованого з можливістю упаковування продуктів харчування згідно доданої формули винаходу. Додаткові характеристики та переваги будуть більш очевидні з детального опису, але не єдиного варіанту виконання згідно винаходу. У цьому документі наводиться опис з зазначенням креслень, наведених не в якості обмежучих даний винахід, на яких: - Фіг. 1, 1а, 1b, 5, 5а, 5b, 9, 9а і 9b показують види в аксонометрії в розрізі і зверху відповідно трьох різних варіантів виконання контейнера з паперу, що включають продукт харчування, виконані способом згідно цього винаходу: - Фіг. 2, 2а, 2b, 6, 6а, 6b, 10, 10а і 10b показує контейнер з паперу на етапі виготовлення напівфабрикату перед операціями виготовлення готового продукту і упакування; - Фіг. 3, 3а, 3d, 7, 7а, 7b і 11, 11а, 11b показує закінчений контейнер з паперу без продукту, який він буде в собі зберігати; - Фіг. 4 показує частковий розріз контейнера, показаного на фіг. 1, 5 і 9, виконаного в горизонтальній площині, - Фіг. 12а, 12b і 12с показує три послідовні етапи виготовлення контейнера, проілюстрованого на фіг. 9, в спрощеному розрізі, виконаному у вертикальній площині. На кресленнях контейнер з паперу згідно винаходу позначений номером позиції 1. Він переважно виконаний з одного шматка листа гнучкого матеріалу, як правило, паперу (незважаючи на великі витрати і складніший процес виготовлення, можна розглянути можливість виготовлення контейнера з використанням більше ніж одного листа: листа для дна і листа, закріпленого на першому аркуші, наприклад, для стінки). Цей шматок паперу, вирізаний у формі круга, якщо контейнер повинен бути, наприклад, круглої форми, утворює плоске дно (2), з якого піднімається стінка (3). Так як в кращому варіанті здійснення контейнер виконаний починаючи з плоского листа паперу, причому матеріал має можливість утворення стінки (3) після того, як перше складання виявляється надлишковим і, отже, не може утворювати ідеально гладку стінку. У цій ситуації в цілому є два альтернативних рішення. У першому типі контейнерів (не показаний), згладжування стінки виконують, притискаючи згадану стінку до неї, так що остання приймає максимально гладку на дотик форму. Очевидно що, при наявності зайвого матеріалу, виникає певна кількість різних складок на стінці, що значно подовжують поперечне дно. Дивлячись на цей тип контейнерів, можна побачити, що в розрізі стінки вздовж площини в цілому паралельної дну, профіль утворений бічною стінкою, має в цілому округлу форму, максимально близьку до профілю, утвореного ідеально гладкою поверхнею. Однак, через наявність зайвого матеріалу, в цьому закритому профілі є деякі області, що демонструють матеріал, який перекривається. Інший тип контейнера, який є покращеним (див. фіг. 1, 5, 9), навпаки має безліч загалом вертикальних однакових складок, розташованих на контейнері рівномірно. 2 UA 102879 C2 5 10 15 20 25 30 35 40 45 50 55 Цей тип представлений на доданих кресленнях, де стінка демонструє гофри, що складаються зі складок і хвиль (4), з подовженням в цілому в напрямку поперечного дна. Докладніше з точки зору конструкції, складки надають стінці тривимірний зовнішній вигляд, яка в розрізі контейнера, виконаного вздовж площини, паралельної дну, має закритий округлий профіль (11)з хвилястою лінією схожою на синусоїду (див. фіг. 4). Верхні точки цієї синусоїди утворюють підняту область (5) на поверхні стінки, тоді як нижні точки складають області западин (6). З урахуванням чергування і регулярності послідовність верхніх і нижніх точок у розрізі, піднятої області (5) і області западин (6) проходять разом уздовж всієї довжини стінки. Слід зазначити, що наявність стінки, яка має тривимірність завдяки наявності хвиль сильно збільшує опір контейнера зусиллям, які прагнуть деформувати сам контейнер, мнучи його. Дно (2) і стінка (3) утворюють порожнину (7) з можливістю вміщення продуктів харчування і з отвором спрямованим вверх при нормальних умовах експлуатації контейнера. Отвір, що утворює порожнину (7) контейнерів, обмежено дном (2) і бічною стінкою (3), завершується уверху краєм (8), який створює контур отвору. У кращому варіанті виконання цього винаходу на продовженні стінки (3) для утворення перевернутого краю не виконана посилююча полоса у формі завитка. Іншими словами, стінка (3) починається від дна (2) і закінчується біля краю (8), утворюючи контур порожнини. По суті, як показано на фіг. 1, (5) і (9) верхній край стінки вільний і має по суті синусоїдальну форму. Докладний аналіз форми контейнера, що є об'єктом даного винаходу, зокрема з зазначенням фіг. 3а, 7а і 11а, що ілюструють контейнер в бічному розрізі дозволяє побачити, що в розрізі вздовж площини в цілому перпендикулярної дну (2), стінка утворена ділянкою (9), що з'єднує дно (2) з контуром отвору (8). Ця ділянка (9) переважно має щонайменше одну вигнуту ділянку (10). Форма вигнутої ділянки (10) переважно придатна для додання стінкам в цілому увігнутих ліній, з увігнутою поверхнею, поверненою до порожнини контейнера (7) при нормальних умовах експлуатації. В цілому, результатом того факту, що контейнер виконаний починаючи з одного аркуша паперу, вигнута ділянка також може в цілому проходити по всій довжині ділянки, утвореної стінкою в розрізі. Наприклад, лінія бокової стінки в розрізі у вертикальній площині може бути обмежена аркою кола (не показано); в якості альтернативи вона може мати більш складну поверхню (показану на фіг. 1 і 3), що складається з першої ділянки (12), що відходить від дна і є по суті прямолінійною, потім другої ділянки (13) з увігнутою поверхнею, поверненою всередину порожнини (7) (вигнуту ділянку 10), і нарешті, повернуту вгору кінцеву ділянку (14), також в цілому вигнуту, повернуту вгору назовні і обмежену краєм (8). В якості ще одного здійснення на фіг. 5 і 7 показаний контейнер, в якому ділянка (9), яка утворює стінку (3) в розрізі має першу прямолінійну ділянку (15), що відходить безпосередньо від дна і проходить більш ніж на дві третини висоти контейнера; перша ділянка з'єднана з кінцевою ділянкою (16) (утворюючи згадану вигнуту ділянку 10), включаючи в себе продукт або продукт харчування (20), що міститься в контейнері таким чином, що край (8) по суті вступає в контакт з продуктом, пружно утримуючи його всередині контейнера. У зв'язку з цим слід розуміти, що, як правило (див. всі варіанти здійснення), контейнери 1 згідно цього винаходу можуть бути виготовлені з можливістю обмеження зігнутою ділянкою (10) округленої або опуклої зони у напрямку всередину порожнини (7), так що вільний край (8) утворює контур отвору порожнини (7) менших радіальних розмірів, ніж максимальний обсяг продукту (20), що міститься в ньому. Таким чином, контейнер (1) може пружно утримувати продукт всередині, що запобігає необхідності використання в'язких або липких речовин для утримання згаданого продукту (20) в контакті з дном (2). У третьому варіанті виконання, який показаний на фіг. 9 і 11, контейнер має першу прямолінійну ділянку (17), що відходить від дна (2) з похилою лінією щодо вертикальної осі контейнера. З першою ділянкою з'єднана друга ділянка (18), що також є прямолінійною і має в цілому вертикальний напрямок при нормальних умовах експлуатації контейнера (отже перша ділянка (17) і друга ділянка (18) утворюють в перерізі ламану лінію). Вигнута кінцева ділянка (19) з'єднана з другою ділянкою (18) і повернута всередину порожнини (7), так що вільний край (8) облягає продукт харчування (20), що міститься в ньому. 3 UA 102879 C2 5 10 15 20 25 30 35 40 45 50 55 Очевидно, що комбінування згаданих прямих і вигнутих ділянок стінки дозволяє забезпечити різноманітність варіантів виконання контейнера (1). Виключно як приклад в цьому документі також згадана можливість виготовлення контейнера згідно з європейським патентом № 1253090 на ім'я цього ж заявника. У всіх випадках і у всіх проілюстрованих випадках контейнер відрізняється тим, що стінка має форму з опуклими ділянками з можливістю вміщення продукту (20). Контейнери згідно винаходу були в основному розроблені для зберігання тістечок невеликих розмірів (як згадано раніше це, як правило, "упаковки для булочок"), так що дно буде, як правило, округлої форми, як показано на доданих кресленнях, і буде мати діаметр переважно від 10 до 110 мм, переважно в межах від 20 до 90 мм. Конкретною метою цього винаходу є пропозиція виробничого процесу (та/або процесу упаковки або упаковування продуктів харчування, як детальніше показано далі) раніше описаного контейнера з паперу. По-перше, виготовляють згадане дно (2) (як правило, круглої форми), причому згадане дно має верхню поверхню 2а і нижню поверхню 2b, розташовані одна навпроти іншої (дві протиставлені круглі поверхні дна). Крім того, виготовляють стінку (3), що відходить від дна (2) так, що разом з останнім вона обмежує зберігаючу область (21), нижня поверхня якої утворена нижньою поверхнею 2b. У той час як теоретично можливо виготовити дно (2) і окрему стінку, які потім з'єднують, кращий і показаний варіант винаходу показує згадане дно і стінку (2), (3) виконані одночасно на одному етапі і з одного аркуша паперу з можливістю їх з'єднання без переривання (виконані протяжкою з одного шматка). Зазвичай на етапі виготовлення дна останньому надають форму, що показує згадану задану кількість складок (4) із основною орієнтацією поперечного дна, як показано на кресленнях. Однак на етапі формування стінки (3), забезпечується виготовлення ділянки (9), що з'єднує дно (2) з контуром (22) зберігаюча область (21), так що ділянка (9) має щонайменше одну вигнуту ділянку (10а), перед виконанням наступних етапів виробничого процесу. Зокрема, вигнута ділянка (10а) стінки (3) на цьому етапі є опуклою, причому опукла поверхня звернена до зберігаючої області (21) напівобробленого продукту. З точки зору експлуатації плоский елемент паперу подають на операцію протягування з можливістю утворення згаданого круглого дна (2) і гофрованої стінки (3), яка, як видно в розрізі має вигин "протилежний" необхідному в остаточному контейнері. У цій ситуації контур (22) (який потім утворює край 8) повертає назовні зберігаючу область (21). Крім того, необхідно відзначити, що нижня поверхня (2b) дна (2) в напівфабрикаті утворює поверхню всередині зберігаючої області (21), в той час як верхня поверхня (2а) буде повернена назовні щодо цієї зберігаючої області. Отже, виробничий процес для виготовлення згаданої стінки і дна включає в себе етап протяжки для виконання напівфабрикатів контейнерів, показаних на фіг. 2, 6 і 10, для яких, безсумнівно, на етапі пресування створюється достатній тиск для додання напівобробленого продукту достатньої жорсткості, дозволяючи йому утримувати форму. Для переходу від контейнера, показаного на фіг. 2, до контейнера, показаного на фіг. 3, (або аналогічним чином від контейнера на фіг. 6 до контейнеру на фіг. 7, або від контейнера на фіг. 10 до контейнеру на фіг. 11) стінку вивертають на протилежну сторону щодо дна 2 для утворення порожнини 7 з отвором поверненим наверх в положенні при нормальних умовах експлуатації. У цій ситуації порожнина (7) має дно, утворене верхньою поверхнею (2а) в той час як нижня поверхня 2b (раніше включена в зберігаючу області 21) буде зовнішньою щодо самого контейнера. Етапи вивороту проілюстровані на фіг. 12а-12b. Як видно з креслень, стінку 3 деформують таким чином, що вона рухається навколо периметру дна 2, досягаючи в остаточній конфігурації боку контейнера протилежного дну. У цій операції прямолінійні ділянки залишаються такими, в той час як ділянки 10а, які в напівфабрикаті мали опуклу поверхню, звернену до зберігаючої області (21), стають вигнутими ділянками, увігнута поверхня яких звернена до порожнини (7) для вміщення продуктів харчування, що утворює таким чином округлену або опуклу структуру. Необхідно відзначити, що в якості варіанту і кращим чином перед етапом вивертання продукт (20) який повинен міститися в порожнині (7) може бути розташований близько до верхньої поверхні (2а) дна (тобто зовні утримує області (21). 4 UA 102879 C2 5 10 15 20 25 30 35 40 45 50 55 60 Після етапу перевернення, продукт (20) буде міститися в порожнині (7), охопленої боковою стінкою (3). Винахід досягає важливих переваг. По-перше, вперше за багато років надано контейнер певної форми, який може надати інший естетичний вплив на демонстрований кондитерський виріб. З технічної точки зору, завдяки певній формі стінки, контейнер проявляє оптимальні характеристики щодо бічних деформацій. А зокрема, в результаті тиску на бічну стінку, спрямованого зсередини контейнера назовні, стінка намагається замкнутися навколо продукту, замість того, щоб розімкнуться. А також, в разі знаходження у вологому середовищі, стінка має таку форму, що волокна паперу прагнуть замкнутись навколо продукту, замість того, щоб розімкнуться і провалитися вниз. З іншого боку, необхідно визнати, що здатність розташування продуктів один на іншому для їх зберігання і транспортування залишається в цілому без змін, не маючи недоліків відомого рівня техніки щодо цього параметру. Описаний спосіб виготовлення дуже простий у здійсненні, забезпечуючи виготовлення контейнерів, що мають зовні дуже складні форми, отримані за допомогою безпечних і добре випробуваних етапів виготовлення (протягування). Іншими словами, спосіб згідно винаходу дозволяє виконувати контейнери з паперу, оснащені зубцями, зверненими всередину порожнини, які не можуть бути отримані іншим способом, за винятком використання складних рухомих штампів і дуже високого тиску на етапі пресування. Крім того, завдяки можливості упаковування або "способу упакування" продукту в ході етапу перевертання можна виготовити напівфабрикати контейнерів, у той час як остаточний контейнер буде виготовлений в місці, де виробляють продукти харчування, вартість зберігання та транспортування залишаються незмінними, а вартість упаковки значно зменшена, так як упаковка може бути виконана безпосередньо на заводі, де виробляють продукт харчування в ході однієї простої операції. ФОРМУЛА ВИНАХОДУ 1. Спосіб виготовлення контейнера з паперу, зокрема для продуктів, що включає гнучкий лист, який утворює по суті плоске дно (2) і бічну стінку (3), що відходить від згаданого дна (2), причому дно (2) і бокова стінка (3) формують порожнину (7) з отвором, спрямованим вверх при нормальних умовах експлуатації контейнера, причому стінка (3) в умовах експлуатації контейнера обмежена у нижній частині дном (2) і у верхній частині краєм (8), що створює контур отвору порожнини (7), стінка (3) в розрізі вздовж площини, по суті перпендикулярної дну (2), обмежена ділянкою (9), що з'єднує стінку з контуром отвору, причому спосіб складається з наступних етапів: виготовляють дно (2), що має протилежну верхню поверхню (2а) і нижню поверхню (2b); виготовляють бічну стінку (3), що відходить від дна (2) і утворює зберігаючу область (21), нижня поверхня якої утворена нижньою поверхнею (2b), який характеризується тим, що додатково включає наступні етапи: вивертають бічну стінку (3) навиворіт щодо дна (2) для утворення порожнини (7) з отвором, спрямованим вверх при нормальних умовах експлуатації контейнера, причому порожнина має дно (2), утворене згаданою верхньою поверхнею (2а), причому етап формування зазначеної бічної стінки (3) перед виконанням етапу вивертання містить підетапи формування ділянки (9), що сполучає дно (2) з контуром (22) зберігаючої області (21), так що ділянка (9) має щонайменше одну вигнуту ділянку (10а). 2. Спосіб за п. 1, в якому етапи виготовлення згаданого дна (2) і стінки (3) виконують одночасно в один етап. 3. Спосіб за будь-яким з яким з попередніх пунктів, в якому етап виготовлення стінки (3) містить підетап виготовлення певної кількості складок (4), витягнутих у напрямку, перпендикулярному дну, причому складки в розрізі стінки, по площині паралельної дну (2), утворюють закритий профіль (11) хвилястий і переважно синусоїдальний. 4. Спосіб за п. 1, в якому згаданий етап формування ділянки (9) включає етап виготовлення опуклої вигнутої ділянки (10а) дна (3) перед етапом вивертання, причому опукла поверхня витягнута до зберігаючої зони (21) контейнера. 5. Спосіб за п. 1, в якому на згаданому етапі виготовлення дна (2) виготовляють кругле по суті дно (2), що має діаметр переважно від 10 до 110 мм. 5 UA 102879 C2 5 10 15 6. Спосіб за п. 1, в якому згаданий контейнер виконаний з паперу і утворений з відповідним чином вигнутого і складеного одного листа. 7. Спосіб за п. 1, в якому після етапу вивертання стінка (3) набуває округлої або опуклої форми. 8. Спосіб за будь-яким з пп. 1-7, в якому перед етапом вивертання виконують додатковий етап, що складається з розміщення продукту, що міститься в порожнині (7), на рівні верхньої поверхні (2а) дна, причому після вивертання продукт виявляється в порожнині (7), оточений стінкою (3). 9. Контейнер з паперу для продуктів, що містить зберігаючий корпус, який обмежує зберігаючу область (22), що має отвір (21), причому зберігаючий корпус складається з по суті плоского дна (2) і бічної стінки (3), що відходить від дна (2) і закінчується вільним краєм (8), утворюючи контур зберігаючої області (22), бокова стінка (3) в розрізі вздовж площини, перпендикулярної дну (2), має ділянку (9), з'єднуючу дно з контуром отвору, оснащеного опуклою зігнутою ділянкою, опуклість якого спрямована назовні контейнера, причому бокова стінка (3) переважно має певну кількість складок (4), витягнутих у напрямку, поперечному щодо дна, причому складки утворюють закритий профіль хвилястої, переважно синусоїдальної, форми в розрізі стінки (3) по площині, по суті паралельній дну (2). 6 UA 102879 C2 7 UA 102879 C2 8 UA 102879 C2 9 UA 102879 C2 10 UA 102879 C2 11 UA 102879 C2 12 UA 102879 C2 13 UA 102879 C2 14 UA 102879 C2 15 UA 102879 C2 16 UA 102879 C2 17 UA 102879 C2 18 UA 102879 C2 19 UA 102879 C2 20 UA 102879 C2 21 UA 102879 C2 22 UA 102879 C2 23 UA 102879 C2 24 UA 102879 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 25
