Індивідуальний дозиметр радону та дочірніх продуктів його розпаду

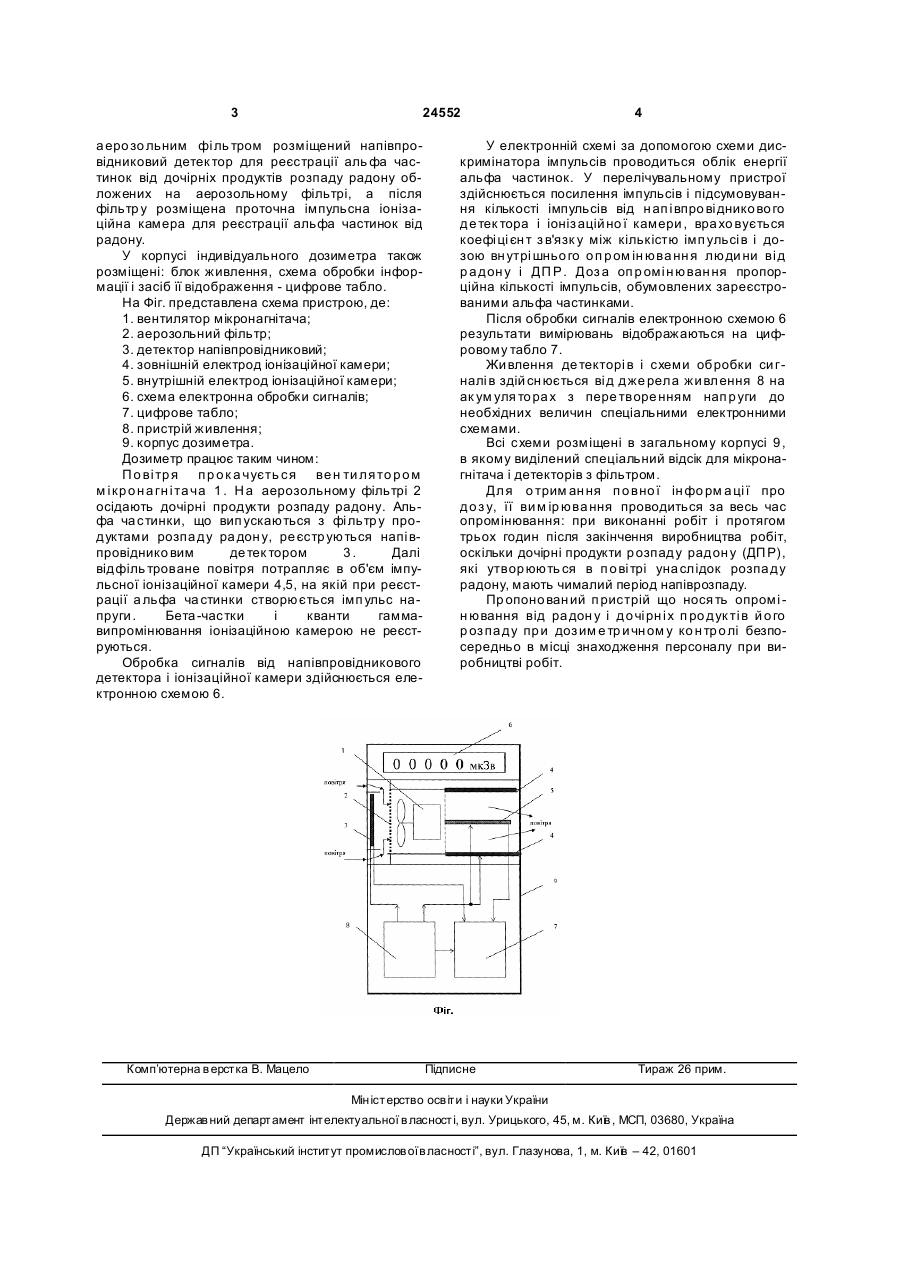

Індивідуальний дозиметр радону та дочірніх продуктів його розпаду, що містить детектор аль 3 24552 а еро зо льним фі ль тром розміщений напівпровідниковий детек тор для реєстрації аль фа частинок від дочірніх продуктів розпаду радону обложених на аерозольному фільтрі, а після фільтр у розміщена проточна імпульсна іонізаційна камера для реєстрації альфа частинок від радону. У корпусі індивідуального дозиметра також розміщені: блок живлення, схема обробки інформації і засіб її відображення - цифрове табло. На Фіг. представлена схема пристрою, де: 1. вентилятор мікронагнітача; 2. аерозольний фільтр; 3. детектор напівпровідниковий; 4. зовнішній електрод іонізаційної камери; 5. внутрішній електрод іонізаційної камери; 6. схема електронна обробки сигналів; 7. цифрове табло; 8. пристрій живлення; 9. корпус дозиметра. Дозиметр працює таким чином: П о ві тр я п р о к а чуєть ся ве н ти ля то р о м м і кр о н а гн і та ча 1 . Н а аерозольному фільтрі 2 осідають дочірні продукти розпаду радону. Альфа ча стинки, що вип ускаються з фі льтр у продуктами розпа ду ра дон у, ре єстр уються напі впровіднико вим де тек тором 3. Далі відфіль троване повітря потрапляє в об'єм імпульсної іонізаційної камери 4,5, на якій при реєстрації а льфа ча стинки створюється імп ульс напруги . Бета -частки і кванти гаммавипромінювання іонізаційною камерою не реєструються. Обробка сигналів від напівпровідникового детектора і іонізаційної камери здійснюється електронною схемою 6. Комп’ютерна в ерстка В. Мацело 4 У електронній схемі за допомогою схеми дискримінатора імпульсів проводиться облік енергії альфа частинок. У перелічувальному пристрої здійснюється посилення імпульсів і підсумовування кількості імпульсів від н ап і впро ві днико во го де тек тора і іоніз ацій но ї камери , вра хо вується коефі ці єн т з в'язк у між кількістю імп ульсі в і дозою вн утрі шньо го о п ром ін юва нн я люди ни ві д р а дон у і ДП Р. Доз а оп р омі н юван ня пропорційна кількості імпульсів, обумовлених зареєстрованими альфа частинками. Після обробки сигналів електронною схемою 6 результати вимірювань відображаються на цифровому табло 7. Жи влення де текторі в і схеми обробки си гналі в здій сн юється ві д дже рела жи влення 8 на ак ум уля то ра х з пере творе нням нап р уги до необхідних величин спеціальними електронними схемами. Всі схеми розміщені в загальному корпусі 9 , в якому виділений спеціальний відсік для мікронагнітача і детекторів з фільтром. Для о трим ан ня п о вно ї ін фо рм а ці ї про до з у, її ви м ір юва ння проводиться за весь час опромінювання: при виконанні робіт і протягом трьох годин після закінчення виробництва робіт, оскільки дочірні продукти р озпаду радон у (ДП Р), які утвор юють ся в п о ві трі уна слідок розпа ду радону, мають чималий період напіврозпаду. Пр опоно ван ий п ристрій що нося ть опромі н ювання від ра дон у і до чі рн і х п ро дук ті в й о го р оз па ду пр и доз им е тр и чн ом у ко н тр о лі безпосередньо в місці знаходження персоналу при виробництві робіт. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
