Широкодіапазонний індивідуальний дозиметр ефективної еквівалентної дози

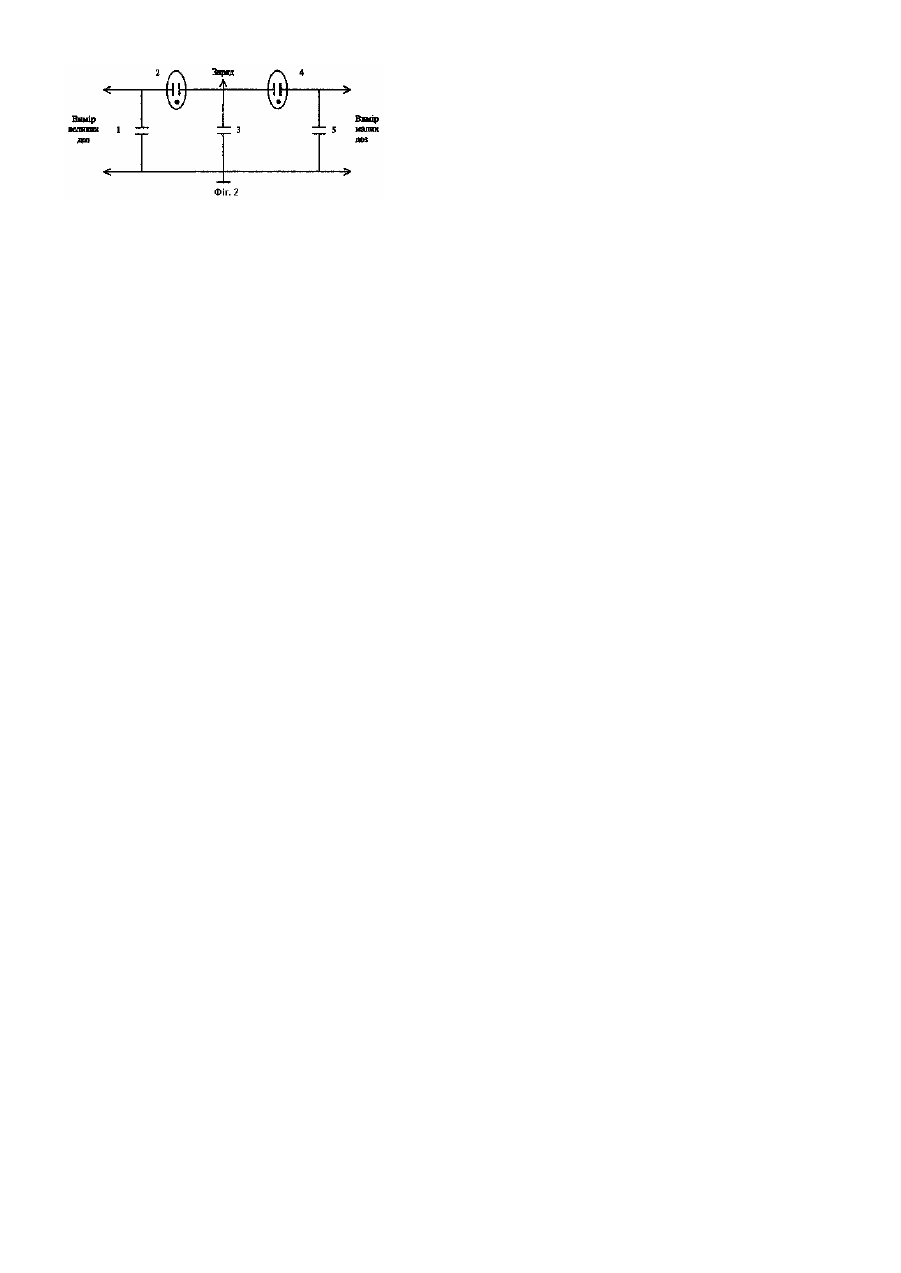

Винахід відноситься до області дозиметрії іонізуючих випромінювань при забезпеченні радіаційної безпеки при особливо радіаційне небезпечних роботах. У вживаних комплектах індивідуальних дозиметрів типа КІД-6 (ЕЕ1.400.001 ТО) діапазон вимірювань перекривається застосуванням двох окремих індивідуальних дозиметрів: індивідуального дозиметра Д-2 діапазон вимірювання 0,005Р - 2Р (50мк3в-20м3в) і індивідуального дозиметра Д-500 - діапазон вимірювання 0,05Р - 500Р (20м3в-53в). Вказані дозиметри мають ряд недоліків: не вимірює ефективну дозу, як це потрібне відповідно до норм радіаційної безпеки України (НРБУ-97). Використовування другого, додаткового, дозиметра викликає необхідність збільшення числа дозиметрів, додаткових вимірювань, додаткових процедур обліку доз. Часто немає необхідності вимірювання таких великих доз, оскільки відповідно до НРБУ-97 межа дози може бути не більш 20м3в при нормальній експлуатації АЕУ і не більш 500м3в при аваріях. За прототип по сукупності істотних ознак прийнятий індивідуальний іонізаційний дозиметр ефективної еквівалентної дози гамма випромінювання ДЕГ-1 [Деклараційний патент на винахід UA55950A, МКВ G01 Т 1/185]. Суттю даного винаходу є розширення діапазону вимірювання індивідуального іонізаційного дозиметра ефективної дози гамма випромінювання за рахунок збільшення верхньої межі діапазону вимірювання. Технічна задача вирішується за рахунок того, що пропонований дозиметр відрізняється від прототипу тим, що в корпус відомого індивідуального іонізаційного дозиметра ефективної еквівалентної дози ДЕГ-1, міститься додаткова іонізаційна камера, яка у декілька разів менше основної іонізаційної камери і додатковий вимірювальний конденсатор. На Фіг.1 представлена загальна схема передбачуваного винаходу, де: 1 - вимірювальний конденсатор великих доз; 2 - додаткова іонізаційна камера; 3 - зарядний конденсатор; 4 - вимірювальний конденсатор малих доз; 5 - корпус індивідуального дозиметра; 6 - корпус основної іонізаційної камери; 7 - центральний електрод основної іонізаційної камери. На фіг.2 представлена схема принципова електрична іонізаційного дозиметра, що заявляється, де: 1 - вимірювальний конденсатор додаткової іонізаційної камери; 2 - додаткова іонізаційна камера; 3 - зарядний конденсатор; 4 - основна іонізаційна камера; 5 - вимірювальний конденсатор основної іонізаційної камери; Запропонований дозиметр працює за принципом перерозподілу заряду між зарядним 3 і вимірювальними конденсаторами 1,5 при впливі випромінювання на чуттєвий обсяг іонізаційних камер. Перед застосуванням зарядний конденсатор 3 дозиметри заряджається фіксованою напругою. Розряд конденсатора 3 здійснюється через іонізаційні камери 2 і 4. При цьому зарядний конденсатор розряджається при опромінюванні, як на основний вимірювальний конденсатор, так і на додатковій вимірювальний конденсатор, кожен - через свою іонізаційну камеру. Оскільки камери відрізняються об'ємом, то величина вимірюваної дози для кожної камери різна і обумовлюється об'ємом камери, що ви ходить з виразу Q=3,3*10-10*V*D, де Q - величина заряду вимірювального конденсатора; V - об'єм іонізаційної камери; D - доза іонізуючого випромінювання. Мірою дози опромінювання є величина кількості заряду на вимірювальному конденсаторі. При цьому на точність вимірювання мало впливає електрична місткість елементів схеми і ізоляторів. Пропонований дозиметр дозволяє вимірювати одним дозиметром дози за рахунок розширення верхнього діапазону до п'яти порядків вимірюваної величини (до 5*10-6-5*10-13в), що необхідно і достатньо при особливо радіаційне небезпечних роботах на АЕС і в установах, де є іонізуюче випромінювання як при нормальній роботі, так і при аваріях.
