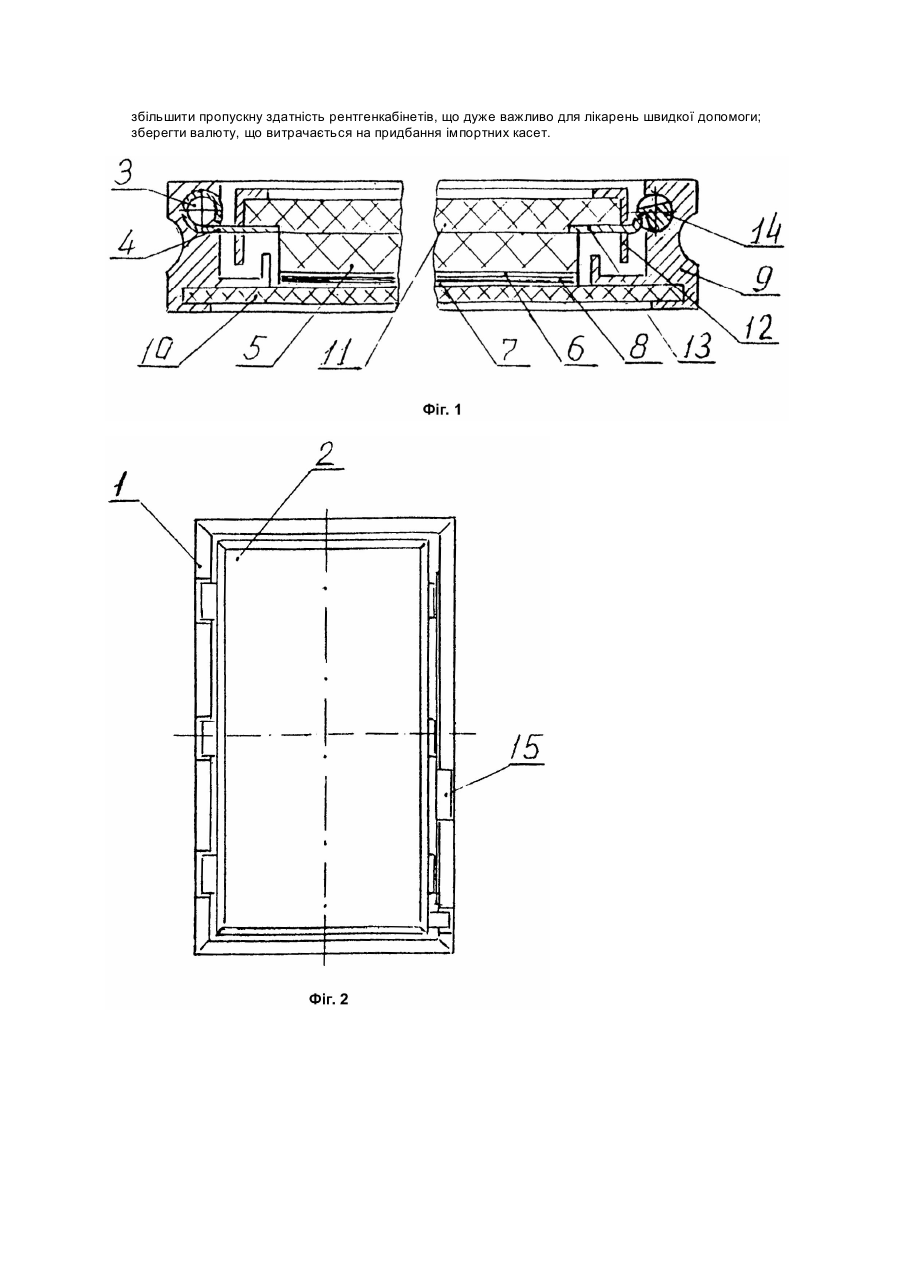

Касета для рентгенографії

Винахід належить до медичної техніки, зокрема до рентгенодіагностичної апаратури. Касета для рентгенографії являє собою пристрій у вигляді світлонепроникного футляру, спорядженого підсилюючими екранами, між якими розташована рентгенівська плівка, та призначена для реєстрації зображення на рентгенівській плівці за прямої рентгенографії. Застосовується у рентгенодіагностичних апаратах медичних закладів. Промисловість України серійно випускає касети для рентгенографії КР ТВ 64 - 1 - 866 - 82. Касета КР містить корпус та шарнірно поєднану з ним сталеву кришку, до якої з внутрішнього боку закріплюється прокладка із повстини. До повстяної прокладки приклеєний підсилюючий екран, другий екран покладено на дно корпусу. Корпус являє собою каркас, який зварено зі сталевих кутиків, в якому встановлено дно з пластику товщиною 3мм. На кришці закріплені шарнірно пружинні притискачі, за допомогою яких закривається касета. До зовнішньої поверхні кришки прикріплено язичка зі шкіри, за допомогою якого відкривають касету. Недоліки касети: маса касети у 2 - 2,5 рази перевищує масу, обмежену ДЕРЖСТом на касети; нерівномірне притискання рентгенівської плівки до підсилюючих екранів; недостатній світлозахист рентгенівської плівки; швидкий знос повстяної прокладки, що призводить до потрапляння ниток повстини на підсилюючі екрани, порушуючи цим контакт плівки з підсилюючими екранами; незручні у роботі при закритті; наявність стирчащого язичка перешкоджує встановленню касети до екрано-знімального пристрою; касета не підлягає ремонту. Найбільш близькою за технічною сутністю до тієї що заявляється є касета для рентгенівської плівки, обладнана замком із клямкою (Патент ФРН за заявкою №2361768, кл. G03B41/18, опубл. 31.01.80 №5). Касета містить жорстку основу та пружну верхню деталь (кришку), випуклість якої в нормальному, недеформованому стані повернута всередину касети. Корпус касети (основа) являє собою каркас, що обтягнутий алюмінієвим листом, на одному з боків завальцовані осі петель, до яких кріпиться кришка із прикріпленими по торцю кулачками. Всередині корпусу приклепано підпружений пристрій, що має кулачки, які входять в зачеплення з кулачками кришки при зачиненні касети. Касета забезпечує якісні знімки, але не дозволяє зменшити дозу рентгенівського опромінення на пацієнта. Окрім того, касета не підлягає ремонту, та трудомістка при виготовленні. Завданням винаходу є зменшення дози рентгенівського опромінення пацієнта та збереження касети у робочому стані після падіння та ударів. Окрім того, необхідно, щоб касета була ремонтнопридатною, та була можливість модернізації за мінімальних витрат. Дане завдання вирішується таким чином. У заявленій касеті, що містить корпус і збірну кришку, які з'єднані шарнірно, та замки, відповідно винаходу, корпус виробляється із жорсткого профілю, що має пази та панелі, виробленої з тонколистового рентгенопрозорого матеріалу, а кришка містить панель, обкантовану F-подібним профілем, замки виробляються змінними, та розташовані у пазі профілю корпусу та в кришці. При використанні запропонованої касети: тонколистова панель корпусу касети, що виготовлена з рентгенопрозорого матеріалу (наприклад гетінаксу), дозволяє зменшити дозу рентгенівського опромінення на пацієнта; корпус касети, що виконаний із жорсткого профілю, дозволяє зберегти касету у робочому стан) після падінь та ударів; збірно-розбірна кришка, змінні замки дозволять ремонтувати касету; можливе виготовлення касети без застосування коштовного обладнання та складної оснастки, й таким чином проводити модернізацію касети за мінімальних витрат; швидкість відкривання-закривання касет та зменшення їх маси роблять зручнішою роботу медперсоналу. Сутність винаходу пояснюється кресленням, де на фіг.1 зображено розріз касети, а на фіг.2 - вид зверху. Касета містить корпус 1 та збірну кришку 2, які поєднані шарнірно осями 3, петлями 4 та змінними замками, щонайменше двома. Із внутрішнього боку кришки 2 за допомогою самоклеючої стрічки закріплена амортизаційна подушка 5, до якої кріпиться підсилюючий екран 6, другий підсилюючий екран 7 розташований на дні корпусу 1, між екранами знаходиться рентгенівська плівка 8. Корпус 1 являє собою каркас, який виконаний із профілю 9 та скріплений панеллю 10. Збірна кришка 2 складається з панелі 11, обкантованої F-подібним профілем 12. Замки складаються із скоб 13, що закріплюються на кришці 2, та підпружиненій осі 14, що обладнана захватом 15, причому ось 14 встановлена до пазу профілю 9. Закриття і відкриття касети здійснюється притисненням рукою кришки 2 до корпусу 1 та одночасним обертом іншої рукою осі 14 проти годинникової стрілки за допомогою захвату 15. Використання винаходу дозволить: одержувати якісні рентгенограми; зменшити дозу рентгенівського опромінення пацієнта (при цьому поглинення рентгенівського випромінювання передньою панеллю касети еквівалентно 0,3 - 0,35мм алюмінію). Касети можуть бути широко використані і у педіатрії; збільшити строк служби касети та зберегти її працездатність, а також зовнішній вигляд у задовільному стан); проводити модернізацію касет за мінімальних витрат; обходитись без коштовного обладнання та складної оснастки; збільшити пропускну здатність рентгенкабінетів, що дуже важливо для лікарень швидкої допомоги; зберегти валюту, що витрачається на придбання імпортних касет.
