Касета для блоків радіоелектронної апаратури

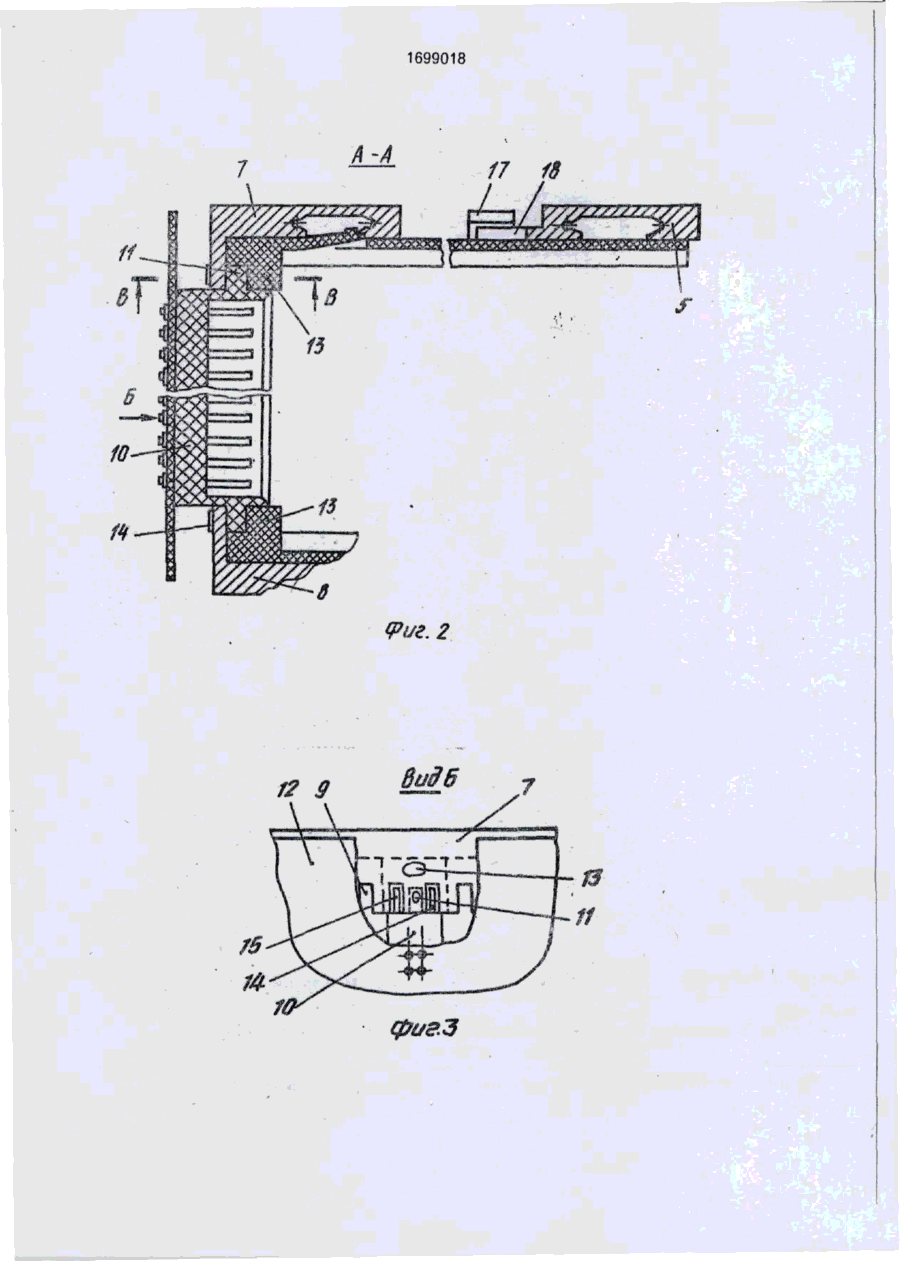

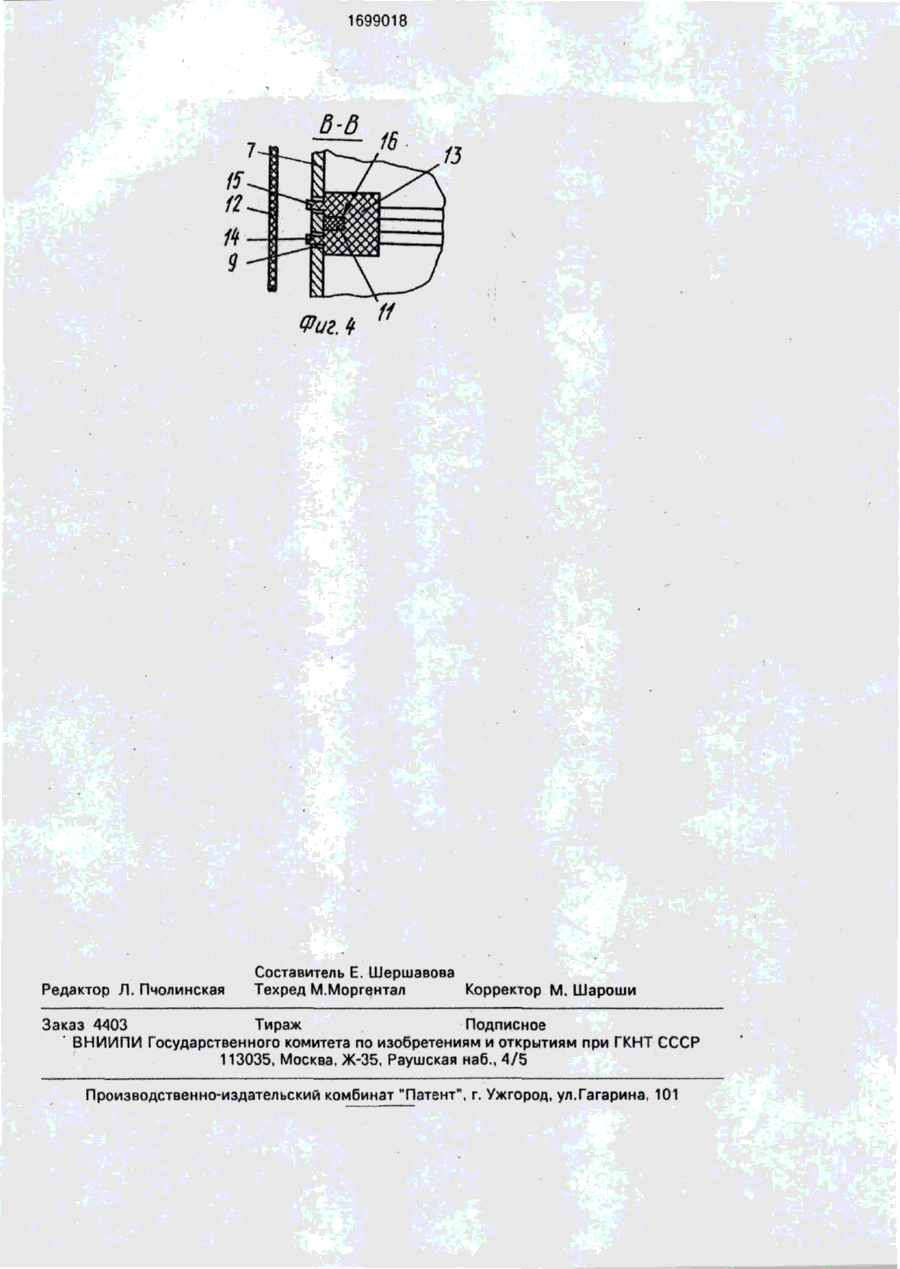

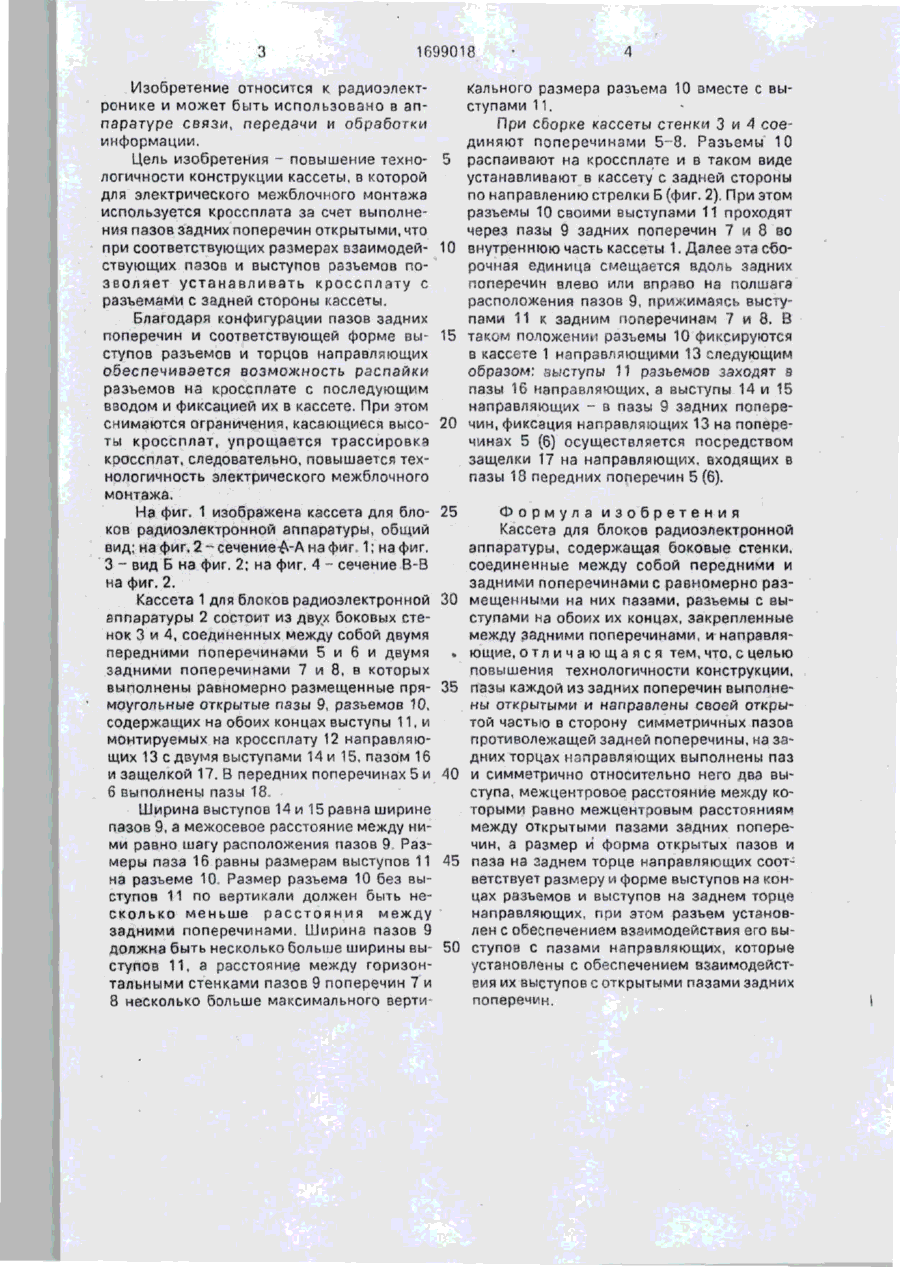

Изобретение относится к радиоэлектронике и может быть использовано в аппаратуре связи, передачи и обработки информации. Цель изобретения - повышение технологичности конструкции - дости гается за счет выполнения пазов задних поперечин открытыми, что при соответствующих размерах взаимодействующих пазов и выступов разьемов позволяет устанавливать кроссплату с разъемами с задней стороны кассеты. Кассета 1 выполнена в виде боковых стенок 3 и 4, соединенных двумя Передними поперечинами 5 и б и двумя задними поперечинами 7 и 8. В передних и задних поперечинах выполнены открытые пазы 9. На противоположных концах разъемов 10 выполнены выступы, а на задних концах направляющих 13 - два выступа и паз между ними. Ширина выступов на направляющих 13 равна ширине паза 9, а межосеаое расстояние между ними равно шагу расположения пазов 9. Размеры паза на направляющей 13 равны размерам выступа на разъеме 10. 4 ил. о фиг і \п! /3 1699018 Изобретение относится к радиоэлектронике и может быть использовано в аппаратуре связи, передачи и обработки информации. Цель изобретения - повышение техно- 5 логичности конструкции кассеты, в которой для электрического межблочного монтажа используется кроссплата за счет выполнения пазов задних поперечин открытыми, что при соответствующих размерах взаимодей- 10 ствующих пазов и выступов разъемов позволяет устанавливать кроссплату с разъемами с задней стороны кассеты. Благодаря конфигурации пазов задних поперечин и соответствующей форме вы- 15 ступов разъемов и торцов направляющих обеспечивается возможность распайки разъемов на кроссплате с последующим вводом и фиксацией их в кассете. При этом снимаются ограничения, касающиеся высо- 20 ты кроссплат, упрощается трассировка кроссплат, следовательно, повышается технологичность электрического межблочного монтажа, На фиг. 1 изображена кассета для бло- 25 ков радиоэлектронной аппаратуры, общий вид; на фиг. 2-сечение£-Анафиг. 1; на фиг, 3 - вид Б на фиг. 2; на фиг. 4 - сечение В-В на фиг. 2. Кассета 1 для блоков радиоэлектронной 30 аппаратуры 2 состоит из двух боковых стенок 3 и 4, соединенных между собой двумя передними поперечинами 5 и 6 и двумя задними поперечинами 7 и 8, в которых выполнены равномерно размещенные пря- 35 моугольные открытые пазы 9, разьемов 10, содержащих на обоих концах выступы 11, и монтируемых на кроссплату 12 направляющих 13 с двумя выступами 14 и 15, пазом 16 и защелкой 17. В передних поперечинах 5 и 40 6 выполнены пазы 18. Ширина выступов 14 и 15 равна ширине пазов 9, а межосевое расстояние между ними равно шагу расположения пазов 9 Размеры паза 16 равны размерам выступов 11 45 на разъеме 10. Размер разъема 10 без выступов 11 по вертикали должен быть несколько меньше расстояния между задними поперечинами. Ширина пазов 9 должна быть несколько больше ширины вы- 50 ступов 11. а расстояние между горизонтальными стенками пазов 9 поперечин 7 и 8 несколько больше максимального верти кального размера разъема 10 вместе с выступами 11. При сборке кассеты стенки 3 и 4 соединяют поперечинами 5-8. Разъемы 10 распаивают на кроссплате и в таком виде устанавливают в кассету с задней стороны по направлению стрелки Б (фиг. 2}. При этом разъемы 10 своими выступами 11 проходят через пазы 9 задних поперечин 7 и 8 во внутреннюю часть кассеты 1. Далее эта сборочная единица смещается вдоль задних поперечин влево или вправо на полшага расположения пазов 9, прижимаясь выступами 11 к задним поперечинам 7 и 8. В таком положении разъемы 10 фиксируются в кассете 1 направляющими 13 следующим образом: выступы 11 разъемов заходят а пазы 16 направляющих, а выступы 14 и 15 направляющих - а пазы 9 задних поперечин, фиксация направляющих 13 на поперечинах 5 (6) осуществляется посредством защелки 17 на направляющих, входящих в пазы 18 передних поперечин 5 (6). Формула изобретения Кассета для блоков радиоэлектронной аппаратуры, содержащая боковые стенки, соединенные между собой передними и задними поперечинами с равномерно размещенными на них пазами, разъемы с выступами на обоих их концах, закрепленные между задними поперечинами, и направляющие, отл ич а юща я ся тем,что,с целью повышения технологичности конструкции, пазы каждой из задних поперечин выполнены открытыми и направлены своей открытой частью в сторону симметричных пазов противолежащей задней поперечины, на задних торцах направляющих выполнены паз и симметрично относительно него два выступа, межцентровое расстояние между которыми равно межцентровым расстояниям между открытыми пззами задних поперечин, а размер и форма открытых пазов и паза на заднем торце направляющих соответствует размеру и форме выступов на концах разъемов и выступов на заднем торце направляющих, при этом разъем установлен с обеспечением взаимодействия его выступов с пазами направляющих, которые установлены с обеспечением взаимодействия их зыступов с открытыми пазами задних поперечин. 1699018 .2 1699018 ФигЛ Редактор Л . Пчолинская Составитель Е. Шершавова Техред М.Моргентал Корректор М. Шароши Заказ 4403 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
