Стенд для дослідження елементів стрічкового конвеєра

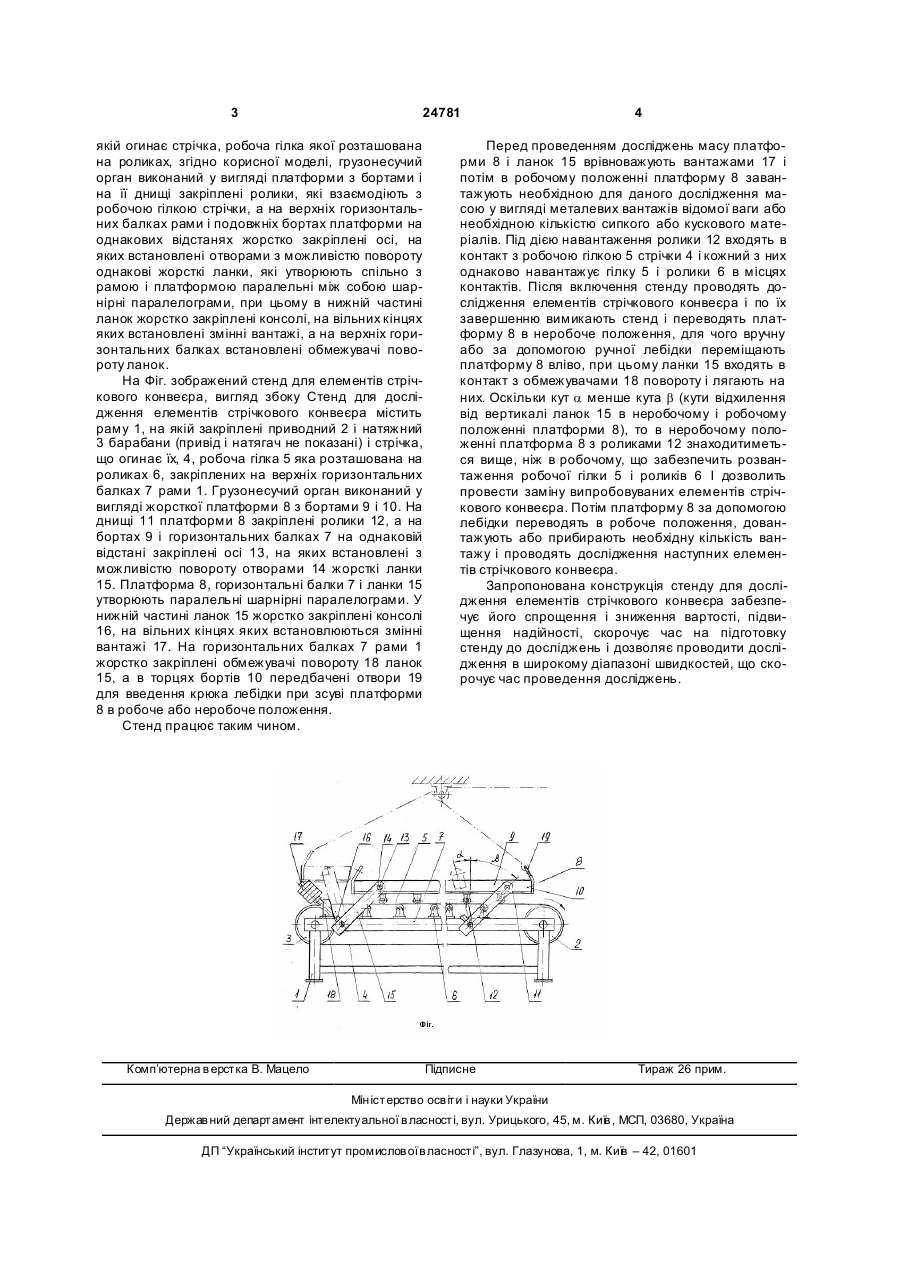

Стенд для дослідження елементів стрічкового конвеєра, що містить раму, встановлений на ній вантажонесучий орган, привідний і натяжний барабани, які огинає стрічка, робоча гілка якої розташована на роликах, який відрізняється тим, що 3 24781 якій огинає стрічка, робоча гілка якої розташована на роликах, згідно корисної моделі, грузонесучий орган виконаний у вигляді платформи з бортами і на її днищі закріплені ролики, які взаємодіють з робочою гілкою стрічки, а на верхніх горизонтальних балках рами і подовжніх бортах платформи на однакових відстанях жорстко закріплені осі, на яких встановлені отворами з можливістю повороту однакові жорсткі ланки, які утворюють спільно з рамою і платформою паралельні між собою шарнірні паралелограми, при цьому в нижній частині ланок жорстко закріплені консолі, на вільних кінцях яких встановлені змінні вантажі, а на верхніх горизонтальних балках встановлені обмежувачі повороту ланок. На Фіг. зображений стенд для елементів стрічкового конвеєра, вигляд збоку Стенд для дослідження елементів стрічкового конвеєра містить раму 1, на якій закріплені приводний 2 і натяжний 3 барабани (привід і натягач не показані) і стрічка, що огинає їх, 4, робоча гілка 5 яка розташована на роликах 6, закріплених на верхніх горизонтальних балках 7 рами 1. Грузонесучий орган виконаний у вигляді жорсткої платформи 8 з бортами 9 і 10. На днищі 11 платформи 8 закріплені ролики 12, а на бортах 9 і горизонтальних балках 7 на однаковій відстані закріплені осі 13, на яких встановлені з можливістю повороту отворами 14 жорсткі ланки 15. Платформа 8, горизонтальні балки 7 і ланки 15 утворюють паралельні шарнірні паралелограми. У нижній частині ланок 15 жорстко закріплені консолі 16, на вільних кінцях яких встановлюються змінні вантажі 17. На горизонтальних балках 7 рами 1 жорстко закріплені обмежувачі повороту 18 ланок 15, а в торцях бортів 10 передбачені отвори 19 для введення крюка лебідки при зсуві платформи 8 в робоче або неробоче положення. Стенд працює таким чином. Комп’ютерна в ерстка В. Мацело 4 Перед проведенням досліджень масу платформи 8 і ланок 15 врівноважують вантажами 17 і потім в робочому положенні платформу 8 завантажують необхідною для даного дослідження масою у вигляді металевих вантажів відомої ваги або необхідною кількістю сипкого або кускового матеріалів. Під дією навантаження ролики 12 входять в контакт з робочою гілкою 5 стрічки 4 і кожний з них однаково навантажує гілку 5 і ролики 6 в місцях контактів. Після включення стенду проводять дослідження елементів стрічкового конвеєра і по їх завершенню вимикають стенд і переводять платформу 8 в неробоче положення, для чого вручну або за допомогою ручної лебідки переміщають платформу 8 вліво, при цьому ланки 15 входять в контакт з обмежувачами 18 повороту і лягають на них. Оскільки кут a менше кута b (кути відхилення від вертикалі ланок 15 в неробочому і робочому положенні платформи 8), то в неробочому положенні платформа 8 з роликами 12 знаходитиметься вище, ніж в робочому, що забезпечить розвантаження робочої гілки 5 і роликів 6 І дозволить провести заміну випробовуваних елементів стрічкового конвеєра. Потім платформу 8 за допомогою лебідки переводять в робоче положення, довантажують або прибирають необхідну кількість вантажу і проводять дослідження наступних елементів стрічкового конвеєра. Запропонована конструкція стенду для дослідження елементів стрічкового конвеєра забезпечує його спрощення і зниження вартості, підвищення надійності, скорочує час на підготовку стенду до досліджень і дозволяє проводити дослідження в широкому діапазоні швидкостей, що скорочує час проведення досліджень. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
