Стенд для дослідження гвинтового конвеєра

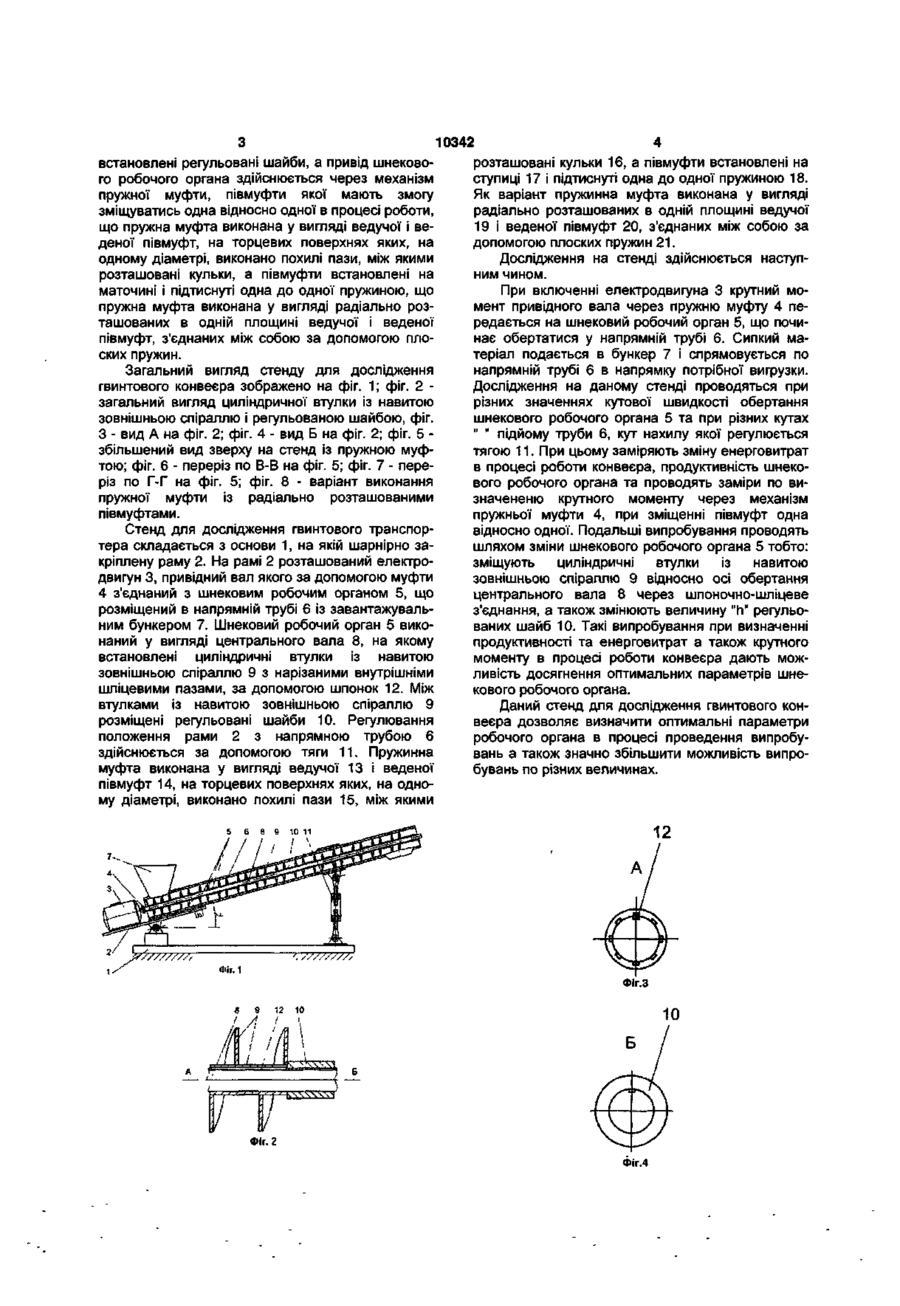

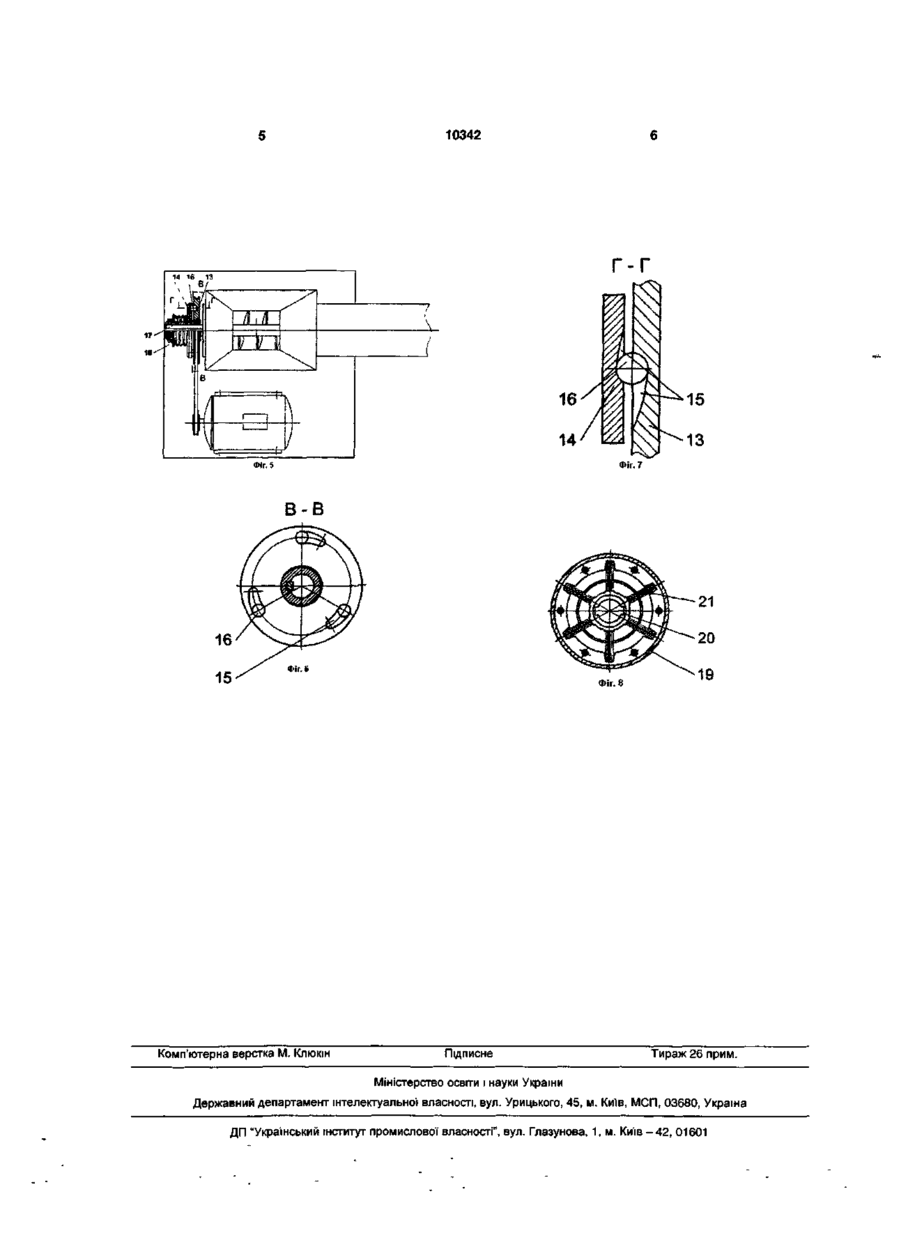

1. Стенд для дослідження гвинтового конвеєра, що містить на основі шарнірно закріплену раму, на якій розташований електродвигун, привідний вал якого за допомогою муфти з'єднаний з шнековим робочим органом, розташованим в напрямній трубі із завантажувальним бункером, причому шнековий робочий орган з можливістю зміни кутового положення виконаний у вигляді центрального вала, на якому встановлені циліндричні втулки із навитою зовнішньою спіраллю, який відрізняється тим, що між циліндричними втулками із навитою зовнішньою спіраллю встановлені регульовані шайби, а привід шнекового робочого органа здійснюється через механізм пружної муфти, півмуфти якої мають змогу зміщуватись одна відносно одної в процесі роботи. 2. Стенд для дослідження гвинтового конвеєра за п. 1, який відрізняється тим, що пружна муфта виконана у вигляді ведучої і веденої півмуфт, на торцевих поверхнях яких, на одному діаметрі, виконано похилі пази, між якими розташовані кульки, а півмуфти встановлені на маточині і підтиснуті одна до одної пружиною. 3. Стенд для дослідження гвинтового конвеєра за п. 1, який відрізняється тим, що пружна муфта виконана у вигляді радіально розташованих в одній площині ведучої і веденої півмуфт, з'єднаних між собою за допомогою плоских пружин. Корисна модель відноситься до галузі піднімально транспортного машинобудування і може бути застосований для дослідження параметрів гвинтових конвеєрів з різними типами робочих органів. Відомий гвинтовий конвеєр [А.С. СРСР №1640070, МПК 7 B65G 33/16, 33/24, Бюл. №13, 1991р.], що містить раму, на якій встановлений привід, бункер з напрямною трубою, в котрій розташований гвинтовий робочий орган. Аналог. Недоліком такого технічного рішення є обмеженість при дослідженні різних типів гвинтових робочих органів при змінних режимах роботи, а також при одночасному вимірюванні крутного моменту в процесі дослідження. Також відомий стенд для випробувань робочих гвинтових конвеєрів [патент України №25097А, МПК 7 B65G33/16, 33/24, Бюл. №6, 1998р.], що містить бункер і напрямну трубу, в якій розташований шнековий робочий орган виконаний у вигляді центрального вала, на якому встановлені циліндричні втулки, по зовнішньому діаметрі яких закріплені секторні полосові спіралі. Прототип. До недоліків такого стенду є відсутність можливості регулювання (зміщення в осьовому на прямку) циліндричних втулок із навитими по зовнішньому діаметрі спіралями та неможливістю визначення крутного моменту в процесі проведення досліджень. В основу корисної моделі покладена задача вдосконалення стенду для дослідження гвинтового конвеєра, в якому введенням додаткових регулювальних шайб між гвинтові секції, а також застосуванням пружних муфт забезпечується зміщення півмуфт в процесі зміни умов роботи і за рахунок цього досягається можливість визначити оптимальні параметри робочого органа. Ця задача досягається за рахунок того, що в стенді для дослідження гвинтового робочого органа, що містить на основі шарнірно закріплену paму, на якій розташований електродвигун, привідний вал якого за допомогою муфти з'єднаний з шнековим робочим органом, розташованим в напрямній трубі із завантажувальним бункером, причому шнековий робочий орган з можливістю зміни кутового положення виконаний у вигляді центрального вала, на якому встановлені; циліндричні втулки із навитою зовнішньою спіраллю, згідно корисної моделі вводиться те, що між циліндричними втулками із навитою зовнішньою спіраллю w ^^ ^f CO ^Э г" р С ^ ^^ -J 5Г w 10342 розташовані кульки 16, а півмуфти встановлені на встановлені регульовані шайби, а привід шнековоступиці 17 і підтиснуті одна до одної пружиною 18. го робочого органа здійснюється через механізм Як варіант пружинна муфта виконана у вигляді пружної муфти, півмуфти якої мають змогу радіально розташованих в одній площині ведучої зміщуватись одна відносно одної в процесі роботи, 19 і веденої півмуфт 20, з'єднаних між собою за що пружна муфта виконана у вигляді ведучої і ведопомогою плоских пружин 21. деної півмуфт, на торцевих поверхнях яких, на одному діаметрі, виконано похилі пази, між якими Дослідження на стенді здійснюється наступрозташовані кульки, а півмуфти встановлені на ним чином. маточині і підтиснуті одна до одної пружиною, що При включенні електродвигуна 3 крутний мопружна муфта виконана у вигляді радіально розмент привідного вала через пружню муфту 4 петашованих в одній площині ведучої і веденої редається на шнековий робочий орган 5, що почипівмуфт, з'єднаних між собою за допомогою плонає обертатися у напрямній трубі 6. Сипкий маских пружин. теріал подається в бункер 7 і спрямовується по напрямній трубі 6 в напрямку потрібної вигрузки. Загальний вигляд стенду для дослідження Дослідження на даному стенді проводяться при гвинтового конвеєра зображено на фіг. 1; фіг. 2 різних значеннях кутової швидкості обертання загальний вигляд циліндричної втулки із навитою шнекового робочого органа 5 та при різних кутах зовнішньою спіраллю і регульованою шайбою, фіг. " " підйому труби 6, кут нахилу якої регулюється 3 - вид А на фіг. 2; фіг. 4 - вид Б на фіг. 2; фіг. 5 тягою 11. При цьому заміряють зміну енерговитрат збільшений вид зверху на стенд із пружною муфв процесі роботи конвеєра, продуктивність шнекотою; фіг. 6 - переріз по В-В на фіг. 5; фіг. 7 - перевого робочого органа та проводять заміри по виріз по Г-Г на фіг. 5; фіг. 8 - варіант виконання значененю крутного моменту через механізм пружної муфти із радіально розташованими пружньої муфти 4, при зміщенні півмуфт одна півмуфтами. відносно одної. Подальші випробування проводять Стенд для дослідження гвинтового транспоршляхом зміни шнекового робочого органа 5 тобто: тера складається з основи 1, на якій шарнірно зазміщують циліндричні втулки із навитою кріплену раму 2. На рамі 2 розташований електрозовнішньою спіраллю 9 відносно осі обертання двигун 3, привідний вал якого за допомогою муфти центрального вала 8 через шпоночно-шліцеве 4 з'єднаний з шнековим робочим органом 5, що з'єднання, а також змінюють величину "h" регульорозміщений в напрямній трубі 6 із завантажувальваних шайб 10. Такі випробування при визначенні ним бункером 7. Шнековий робочий орган 5 викопродуктивності та енерговитрат а також крутного наний у вигляді центрального вала 8, на якому моменту в процесі роботи конвеєра дають можвстановлені циліндричні втулки із навитою ливість досягнення оптимальних параметрів шнезовнішньою спіраллю 9 з нарізаними внутрішніми кового робочого органа. шліцевими пазами, за допомогою шпонок 12. Між втулками із навитою зовнішньою спіраллю 9 Даний стенд для дослідження гвинтового конрозміщені регульовані шайби 10. Регулювання веєра дозволяє визначити оптимальні параметри положення рами 2 з напрямною трубою 6 робочого органа в процесі проведення випробуздійснюється за допомогою тяги 11. Пружинна вань а також значно збільшити можливість випромуфта виконана у вигляді ведучої 13 і веденої бувань по різних величинах. півмуфт 14, на торцевих поверхнях яких, на одному діаметрі, виконано похилі пази 15, між якими 2/ І Фіг. 1 Фіг.З А Г? Фіг. 2 Фіг.4 10342 15 14 Фіг. 7 в-в Фіг. 8 Комп'ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
