Стенд для дослідження вузлів стрічкового конвеєра

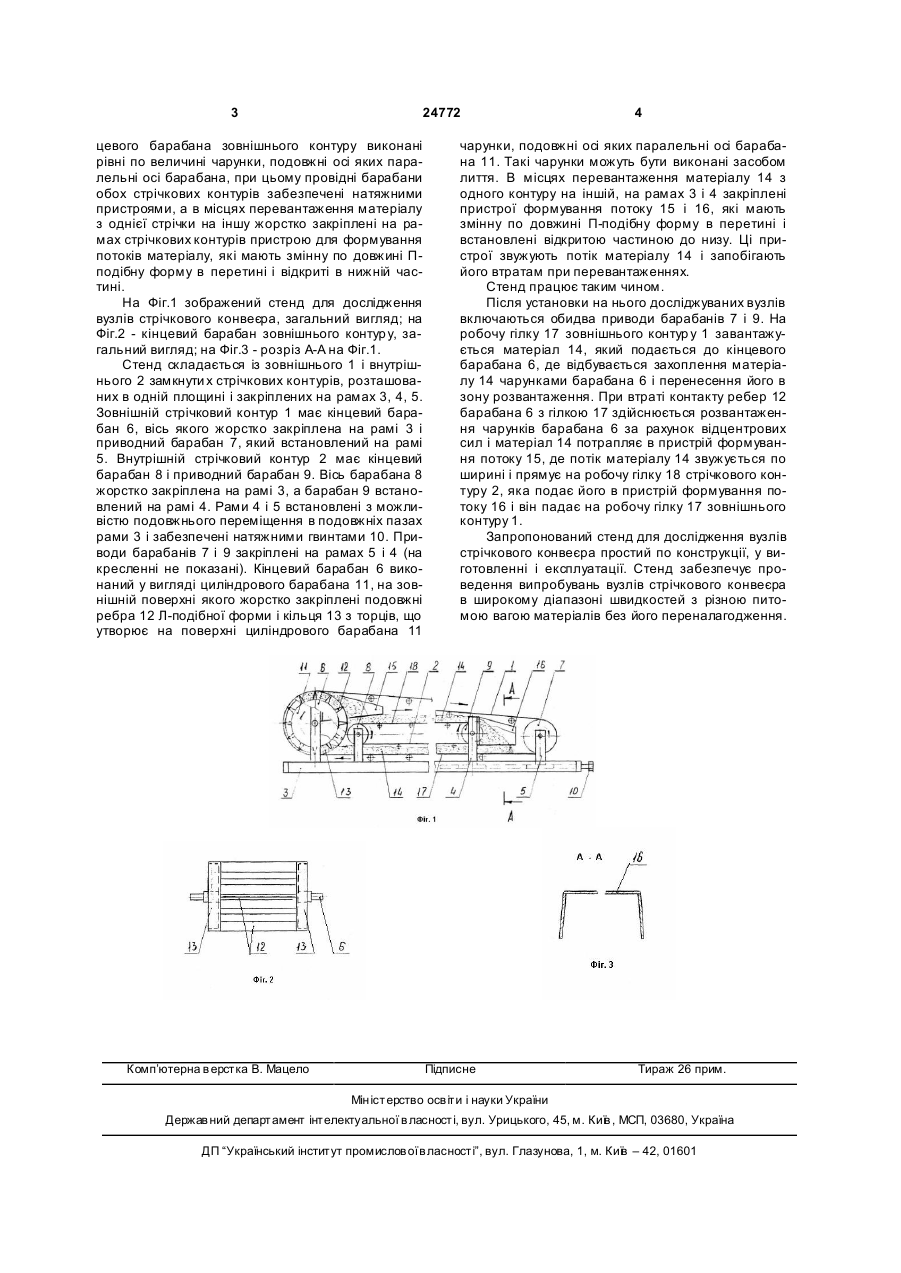

Стенд для дослідження вузлів стрічкового конвеєра, що включає два стрічкові контури, один з яких розміщений усередині іншого, привідні і кін 3 24772 цевого барабана зовнішнього контуру виконані рівні по величині чарунки, подовжні осі яких паралельні осі барабана, при цьому провідні барабани обох стрічкових контурів забезпечені натяжними пристроями, а в місцях перевантаження матеріалу з однієї стрічки на іншу жорстко закріплені на рамах стрічкових контурів пристрою для формування потоків матеріалу, які мають змінну по довжині Пподібну форму в перетині і відкриті в нижній частині. На Фіг.1 зображений стенд для дослідження вузлів стрічкового конвеєра, загальний вигляд; на Фіг.2 - кінцевий барабан зовнішнього контур у, загальний вигляд; на Фіг.3 - розріз А-А на Фіг.1. Стенд складається із зовнішнього 1 і внутрішнього 2 замкнути х стрічкових контурів, розташованих в одній площині і закріплених на рамах 3, 4, 5. Зовнішній стрічковий контур 1 має кінцевий барабан 6, вісь якого жорстко закріплена на рамі 3 і приводний барабан 7, який встановлений на рамі 5. Внутрішній стрічковий контур 2 має кінцевий барабан 8 і приводний барабан 9. Вісь барабана 8 жорстко закріплена на рамі 3, а барабан 9 встановлений на рамі 4. Рами 4 і 5 встановлені з можливістю подовжнього переміщення в подовжніх пазах рами 3 і забезпечені натяжними гвинтами 10. Приводи барабанів 7 і 9 закріплені на рамах 5 і 4 (на кресленні не показані). Кінцевий барабан 6 виконаний у вигляді циліндрового барабана 11, на зовнішній поверхні якого жорстко закріплені подовжні ребра 12 Л-подібної форми і кільця 13 з торців, що утворює на поверхні циліндрового барабана 11 Комп’ютерна в ерстка В. Мацело 4 чарунки, подовжні осі яких паралельні осі барабана 11. Такі чарунки можуть бути виконані засобом лиття. В місцях перевантаження матеріалу 14 з одного контуру на іншій, на рамах 3 і 4 закріплені пристрої формування потоку 15 і 16, які мають змінну по довжині П-подібну форму в перетині і встановлені відкритою частиною до низу. Ці пристрої звужують потік матеріалу 14 і запобігають його втратам при перевантаженнях. Стенд працює таким чином. Після установки на нього досліджуваних вузлів включаються обидва приводи барабанів 7 і 9. На робочу гілку 17 зовнішнього контур у 1 завантажується матеріал 14, який подається до кінцевого барабана 6, де відбувається захоплення матеріалу 14 чарунками барабана 6 і перенесення його в зону розвантаження. При втраті контакту ребер 12 барабана 6 з гілкою 17 здійснюється розвантаження чарунків барабана 6 за рахунок відцентрових сил і матеріал 14 потрапляє в пристрій формування потоку 15, де потік матеріалу 14 звужується по ширині і прямує на робочу гілку 18 стрічкового контуру 2, яка подає його в пристрій формування потоку 16 і він падає на робочу гілку 17 зовнішнього контуру 1. Запропонований стенд для дослідження вузлів стрічкового конвеєра простий по конструкції, у виготовленні і експлуатації. Стенд забезпечує проведення випробувань вузлів стрічкового конвеєра в широкому діапазоні швидкостей з різною питомою вагою матеріалів без його переналагодження. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
