Фрез для розбурювання бурильних колон

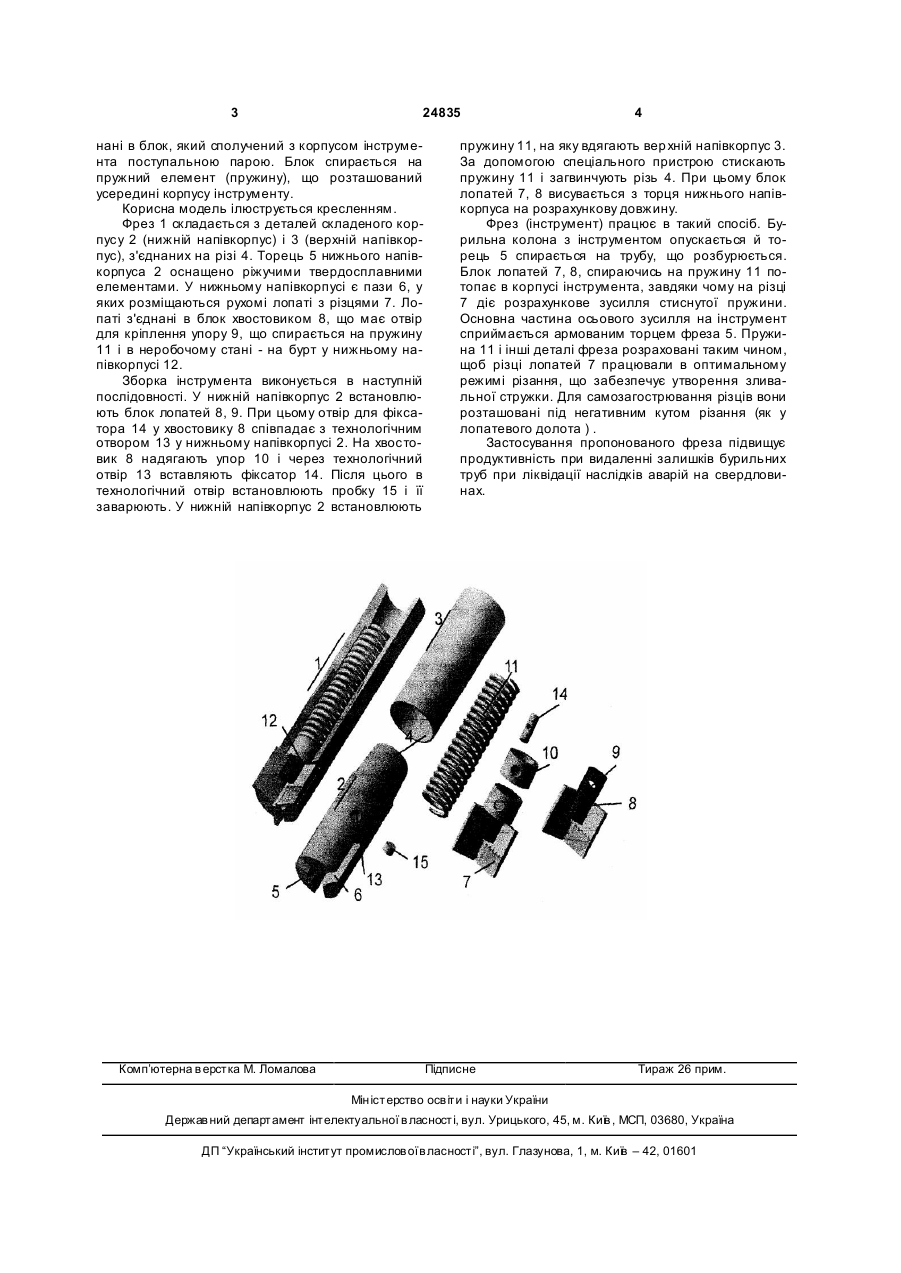

Фрез для розбурювання бурильних колон при аварійних роботах на свердловинах, що містить складений корпус, у якому розміщено пружину, рухомі лопаті з різцями, який відрізняється тим, 3 24835 нані в блок, який сполучений з корпусом інструмента поступальною парою. Блок спирається на пружний елемент (пружину), що розташований усередині корпусу інструменту. Корисна модель ілюструється кресленням. Фрез 1 складається з деталей складеного корпусу 2 (нижній напівкорпус) і 3 (верхній напівкорпус), з'єднаних на різі 4. Торець 5 нижнього напівкорпуса 2 оснащено ріжучими твердосплавними елементами. У нижньому напівкорпусі є пази 6, у яких розміщаються рухомі лопаті з різцями 7. Лопаті з'єднані в блок хвостовиком 8, що має отвір для кріплення упору 9, що спирається на пружину 11 і в неробочому стані - на бурт у нижньому напівкорпусі 12. Зборка інструмента виконується в наступній послідовності. У нижній напівкорпус 2 встановлюють блок лопатей 8, 9. При цьому отвір для фіксатора 14 у хвостовику 8 співпадає з технологічним отвором 13 у нижньому напівкорпусі 2. На хвостовик 8 надягають упор 10 і через технологічний отвір 13 вставляють фіксатор 14. Після цього в технологічний отвір встановлюють пробку 15 і її заварюють. У нижній напівкорпус 2 встановлюють Комп’ютерна в ерстка М. Ломалова 4 пружину 11, на яку вдягають вер хній напівкорпус 3. За допомогою спеціального пристрою стискають пружину 11 і загвинчують різь 4. При цьому блок лопатей 7, 8 висувається з торця нижнього напівкорпуса на розрахункову довжину. Фрез (інструмент) працює в такий спосіб. Бурильна колона з інструментом опускається й торець 5 спирається на трубу, що розбурюється. Блок лопатей 7, 8, спираючись на пружину 11 потопає в корпусі інструмента, завдяки чому на різці 7 діє розрахункове зусилля стиснутої пружини. Основна частина осьового зусилля на інструмент сприймається армованим торцем фреза 5. Пружина 11 і інші деталі фреза розраховані таким чином, щоб різці лопатей 7 працювали в оптимальному режимі різання, що забезпечує утворення зливальної стружки. Для самозагострювання різців вони розташовані під негативним кутом різання (як у лопатевого долота ) . Застосування пропонованого фреза підвищує продуктивність при видаленні залишків бурильних труб при ліквідації наслідків аварій на свердловинах. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
