Набір фасонних обкатних фрез для обробки зубчастих коліс
Номер патенту: 19193
Опубліковано: 15.12.2006
Автори: Родін Родіон Петрович, Равська Наталія Сергіївна, Мамлюк Олег Володимирович, Лупкін Борис Володимирович
Формула / Реферат
Набір фасонних обкатних фрез для обробки зубчастих коліс, що містить щонайменше чистову і чорнову фрези, що мають оправку і робочу частину з різальними зубами, який відрізняється тим, що зуби чорнової і чистової фрез набору розміщені в різних площинах, що проходять через вісь оправки, при цьому форма різальних кромок зубів чорнової фрези містить прямолінійні ділянки і формує чорновий профіль різальних зубів оброблюваної деталі, а профіль різальної кромки зубів чистової фрези має вигляд евольвентної кривої, має дуги окружності і формує заданий кінцевий профіль зубів оброблюваної деталі, форму і розмір профілів вибирають з умови раціонального розподілу припуску між фрезами набору, а також з умови забезпечення міцності різального клина.
Текст

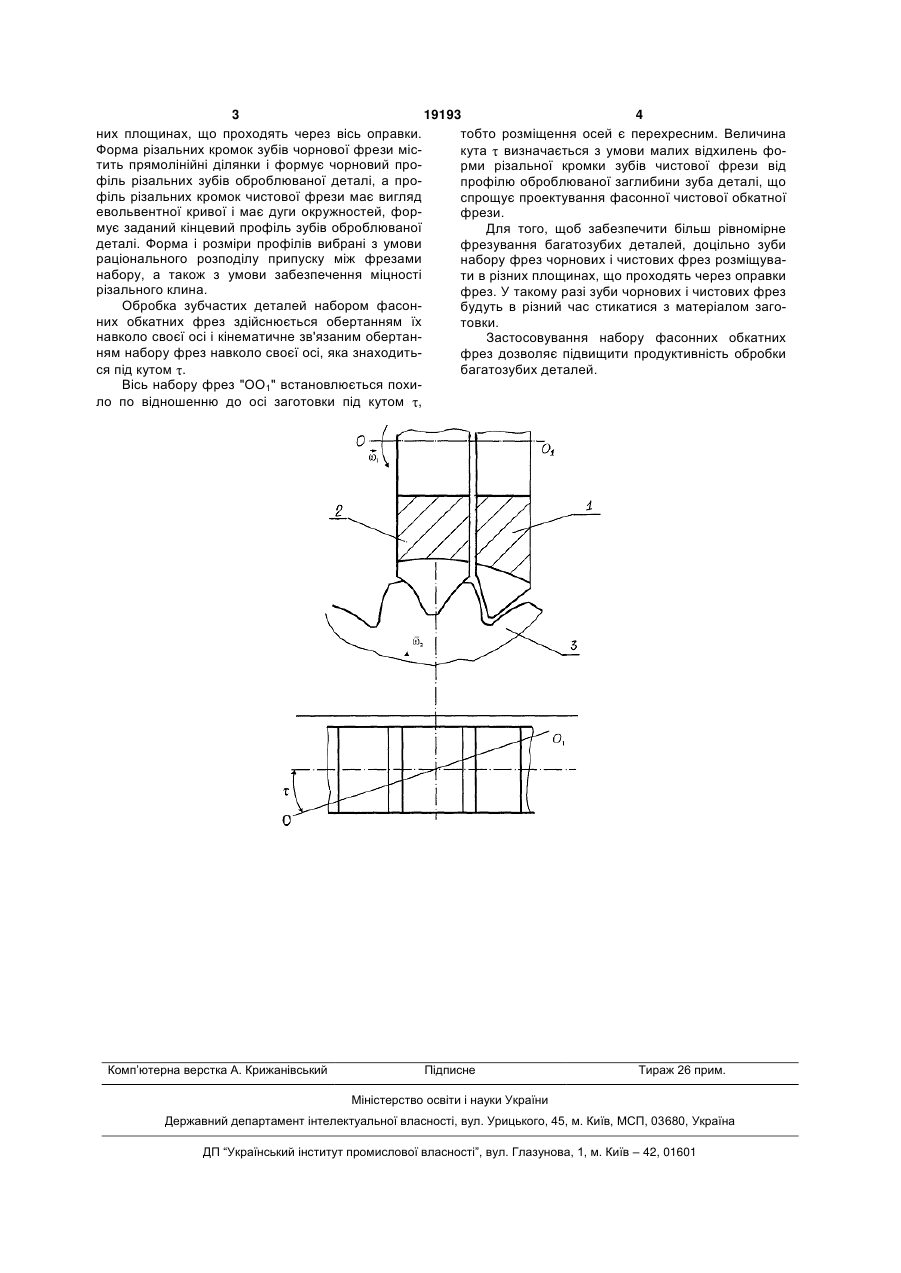

Набір фасонних обкатних фрез для обробки зубчастих коліс, що містить щонайменше чистову і чорнову фрези, що мають оправку і робочу частину з різальними зубами, який відрізняється тим, 3 19193 4 них площинах, що проходять через вісь оправки. тобто розміщення осей є перехресним. Величина Форма різальних кромок зубів чорнової фрези міскута визначається з умови малих відхилень фотить прямолінійні ділянки і формує чорновий прорми різальної кромки зубів чистової фрези від філь різальних зубів оброблюваної деталі, а пропрофілю оброблюваної заглибини зуба деталі, що філь різальних кромок чистової фрези має вигляд спрощує проектування фасонної чистової обкатної евольвентної кривої і має дуги окружностей, форфрези. мує заданий кінцевий профіль зубів оброблюваної Для того, щоб забезпечити більш рівномірне деталі. Форма і розміри профілів вибрані з умови фрезування багатозубих деталей, доцільно зуби раціонального розподілу припуску між фрезами набору фрез чорнових і чистових фрез розміщуванабору, а також з умови забезпечення міцності ти в різних площинах, що проходять через оправки різального клина. фрез. У такому разі зуби чорнових і чистових фрез Обробка зубчастих деталей набором фасонбудуть в різний час стикатися з матеріалом загоних обкатних фрез здійснюється обертанням їх товки. навколо своєї осі і кінематичне зв'язаним обертанЗастосовування набору фасонних обкатних ням набору фрез навколо своєї осі, яка знаходитьфрез дозволяє підвищити продуктивність обробки ся під кутом . багатозубих деталей. Вісь набору фрез "ОО1" встановлюється похило по відношенню до осі заготовки під кутом , Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSet of shaping reeling cutters for working of gears
Автори англійськоюLupkin Borys Volodymyrovych, Mamliuk Oleh Volodymyrovych, Ravska Nataliia Serhiivna, Rodin Rodion Petrovych
Назва патенту російськоюНабор фасонных обкатных фрез для обработки зубчатых колес
Автори російськоюЛупкин Борис Владимирович, Мамлюк Олег Владимирович, Равская Наталья Сергеевна, Родин Родион Петрович
МПК / Мітки
МПК: B23F 21/00
Мітки: фасонних, набір, зубчастих, обкатних, коліс, обробки, фрез
Код посилання
<a href="https://ua.patents.su/2-19193-nabir-fasonnikh-obkatnikh-frez-dlya-obrobki-zubchastikh-kolis.html" target="_blank" rel="follow" title="База патентів України">Набір фасонних обкатних фрез для обробки зубчастих коліс</a>
Спосіб обробки секторів зубчастих коліс внутрішнього зачеплення
Номер патенту: 65904
Опубліковано: 15.04.2004
Автори: Родін Родіон Петрович, Мамлюк Олег Володимирович, Равська Наталья Сергіївна, Лупкін Борис Володимирович
МПК: B23F 21/00
Мітки: коліс, обробки, зачеплення, спосіб, секторів, внутрішнього, зубчастих
Формула / Реферат:
Спосіб обробки секторів зубчастих коліс внутрішнього зачеплення, що включає обробку секторів зубчатих коліс фасонними модульними фрезами, який відрізняється тим, що профіль зуба колеса виконують у вигляді прямої лінії, яка дотична до евольвентного профілю в точці, розташованій на ділильному колі, при цьому обробку здійснюють набором фрез з прямолінійними різальними крайками.
