Герметизатор устя свердловини

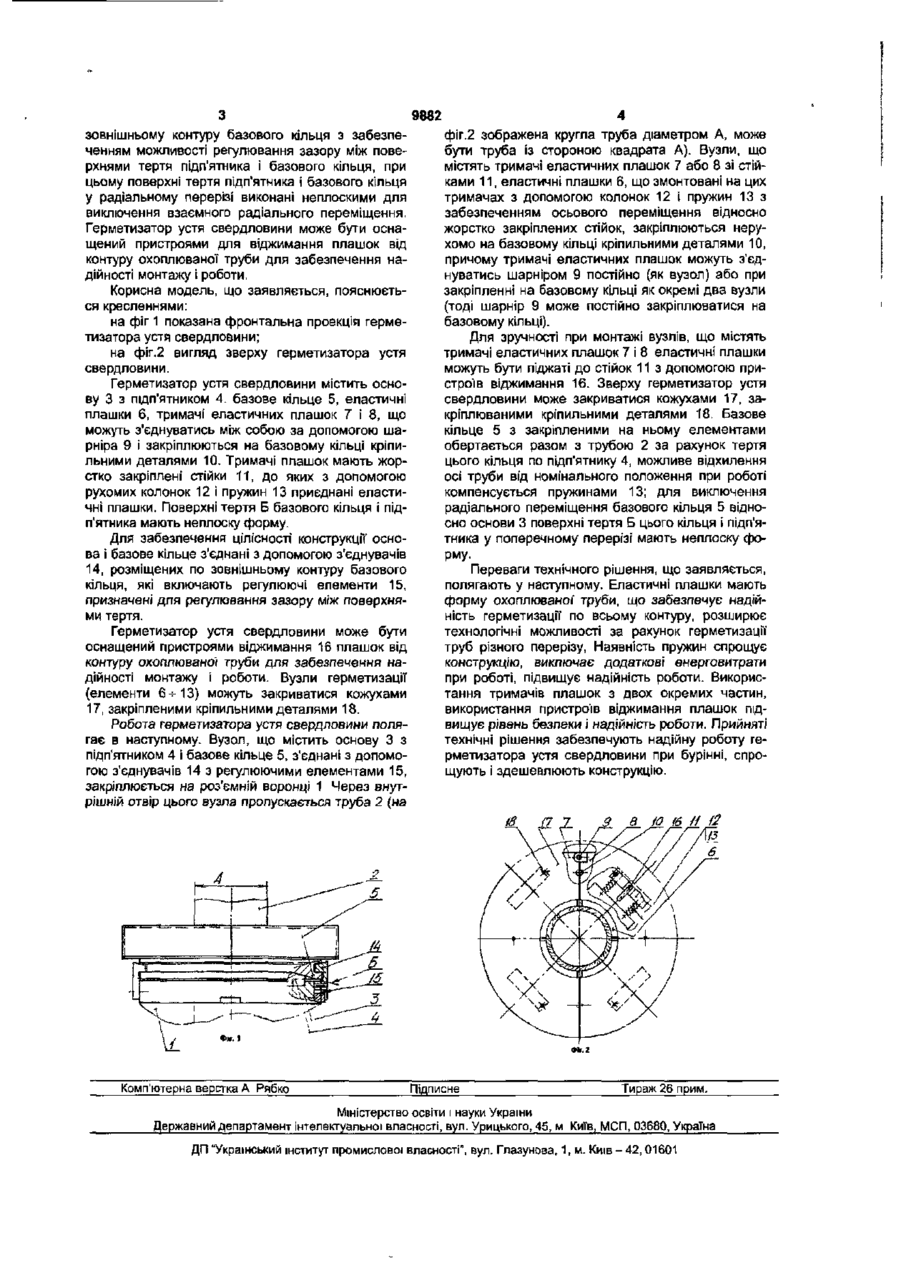

1 Герметизатор устя свердловини, який містить основу, еластичні плашки, охоплюючі трубу і змонтовані з можливістю обмеженого горизонтального переміщення відносно основи, тримач плашок і базове кільце, який відрізняється тим, що еластичні плашки виконані по формі охоплю ваних труб і підпружинені відносно стійок тримача плашок, виконаного принаймні з двох окремих частин, які закріплюються на базовому кільці, а основа містить підп'ятник, що забезпечує можливість кругового руху по ньому базового кільця, і з'єднувачі, розміщені по зовнішньому контуру базового кільця з забезпеченням можливості регулювання зазору між поверхнями тертя підп'ятника і базового кільця, при цьому поверхні тертя підп'ятника і базового кільця у радіальному перерізі виконані неплоскими для виключення взаємного радіального переміщення Корисна модель відноситься до технічних засобів буріння свердловин з використанням пінних розчинів і може застосовуватися у нафтогазовій галузі. Герметизатори устя свердловин відомі. Найпростішими пристроями, призначеними для виключення попадання в свердловину сторонніх предметів, коли в ній знаходиться колона труб або кабель, є гумові круги [И.П. Пустовойтенко "Предупреждение и ликвидация аварий в бурении". М. Недра, 1988. Рис.3.2, с.76], що можуть використовуватись як обтирачі труб від бурового розчину. Цей пристрій охоплює трубу і переміщується з нею до упора в воронку або в розвальцьовану частину обсадної колони при русі вниз, або в ротор при підйомі бурильної колони Даний герметизатор використовується при спуско-підіймальних операціях і не забезпечує герметизації устя при бурінні свердловин. Відомий пристрій для попередження попадання сторонніх предметів в свердловину типу УПП [див. там же, але рис.3.3.], що є найбільш надійним і ефективним. Пристрій одночасно обтирає труби, що піднімаються із свердловини. Пристрій складається з основи (рама), на якій монтується касета, що включає еластичні плашки (сегментовидні еластичні пелюстки), тримач плашок (верхнє направляюче кільце), базове кільце (нижнє направляюче кільце), пневмоциліндр. Відомий пристрій має складну матеріалоємку конструкцію, потребує додаткових енергозатрат при експлуатації, ефективність його роботи при бурінні невисока, пристрій непридатний для герметизації труб квадратного перерізу. Даний відомий пристрій для попередження попадання сторонніх предметів в свердловину є найбільш близьким технічним рішенням з числа відомих до герметизатора устя свердловини, що заявляється, і прийнятий нами як базовий об'єкт і прототип. В основу корисної моделі поставлено задачу створення такої конструкції герметизатора устя свердловини, шляхом удосконалення відомої, яка б дозволила спростити конструкцію, знизити енергозатрати і вартість самого пристрою, підвищити ефективність і надійність роботи пристрою при бурінні, розширити технологічні можливості Поставлена задача досягається тим, що в герметизаторі устя свердловини, який містить основу, еластичні плашки, охоплюючі трубу і змонтовані з можливістю обмеженого горизонтального переміщення відносно основи, тримач плашок і базове кільце, згідно винаходу еластичні плашки виконані по формі охоплюваних труб і підпружинені відносно стійок тримача плашок, виконаного, принаймні, з двох окремих частин, які закріплюються на базовому КІЛЬЦІ; основа містить підп'ятник, що забезпечує можливість кругового руху по ньому базового кільця, і з'єднувачі, розміщені по 2. Герметизатор устя свердловини за п.1, який відрізняється тим, що він оснащений пристроями віджимання плашок від контуру охоплюваної' труби для забезпечення надійності монтажу і роботи. CM 00 00 а> 9882 зовнішньому контуру базового кільця з забезпеченням можливості регулювання зазору між поверхнями тертя підп'ятника і базового кільця, при цьому поверхні тертя підп'ятника і базового кільця у радіальному перерізі виконані неплоскими для виключення взаємного радіального переміщення. Герметизатор устя свердловини може бути оснащений пристроями для віджимання плашок від контуру охоплюваної труби для забезпечення надійності монтажу і роботи. Корисна модель, що заявляється, пояснюється кресленнями: на фіг 1 показана фронтальна проекція герметизатора устя свердловини; на фіг.2 вигляд зверху герметизатора устя свердловини. Герметизатор устя свердловини містить основу 3 з підп'ятником 4. базове кільце 5, еластичні плашки 6, тримачі еластичних плашок 7 і 8, що можуть з'єднуватись між собою за допомогою шарніра 9 і закріплюються на базовому кільці кріпильними деталями 10. Тримачі плашок мають жорстко закріплені стійки 11, до яких з допомогою рухомих колонок 12 і пружин 13 приєднані еластичні плашки. Поверхні тертя Б базового кільця і підп'ятника мають неплоску форму. Для забезпечення цілісності конструкції основа і базове кільце з'єднані з допомогою з'єднувачів 14, розміщених по зовнішньому контуру базового кільця, які включають регулюючі елементи 15, призначені для регулювання зазору між поверхнями тертя. Герметизатор устя свердловини може бути оснащений пристроями віджимання 16 плашок від контуру охоплюваної труби для забезпечення надійності монтажу і роботи. Вузли герметизації (елементи 6-ИЗ) можуть закриватися кожухами 17, закріпленими кріпильними деталями 18. Робота герметизатора устя свердловини полягає в наступному. Вузол, що містить основу 3 з підп'ятником 4 і базове кільце 5, з'єднані з допомогою з'єднувачів 14 з регулюючими елементами 15, закріплюється на роз'ємній воронці 1 Через внутрішній отвір цього вузла пропускається труба 2 (на фіг.2 зображена кругла труба діаметром А, може бути труба із стороною квадрата А). Вузли, що містять тримачі еластичних плашок 7 або 8 зі стійками 11, еластичні плашки 6, що змонтовані на цих тримачах з допомогою колонок 12 і пружин 13 з забезпеченням осьового переміщення відносно жорстко закріплених стійок, закріплюються нерухомо на базовому кільці кріпильними деталями 10, причому тримачі еластичних плашок можуть з'єднуватись шарніром 9 постійно (як вузол) або при закріпленні на базовому кільці як окремі два вузли (тоді шарнір 9 може постійно закріплюватися на базовому кільці). Для зручності при монтажі вузлів, що містять тримачі еластичних плашок 7 і 8 еластичні плашки можуть бути піджаті до стійок 11 з допомогою пристроїв віджимання 16. Зверху герметизатор устя свердловини може закриватися кожухами 17, закріплюваними кріпильними деталями 18. Базове кільце 5 з закріпленими на ньому елементами обертається разом з трубою 2 за рахунок тертя цього кільця по підп'ятнику 4, можливе відхилення осі труби від номінального положення при роботі компенсується пружинами 13; для виключення радіального переміщення базового кільця 5 відносно основи 3 поверхні тертя Б цього кільця і підп'ятника у поперечному перерізі мають неплоску форму. Переваги технічного рішення, що заявляється, полягають у наступному. Еластичні плашки мають форму охоплюваної труби, що забезпечує надійність герметизації по всьому контуру, розширює технологічні можливості за рахунок герметизації труб різного перерізу, Наявність пружин спрощує конструкцію, виключає додаткові енерговитрати при роботі, підвищує надійність роботи. Використання тримачів плашок з двох окремих частин, використання пристроїв віджимання плашок підвищує рівень безпеки і надійність роботи. Прийняті технічні рішення забезпечують надійну роботу герметизатора устя свердловини при бурінні, спрощують і здешевлюють конструкцію. U Комп'ютерна верстка А Рябко Підписне {7 7 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вуп. Глазунова, 1, м. Київ - 42,01601
