Герметизатор устя свердловини

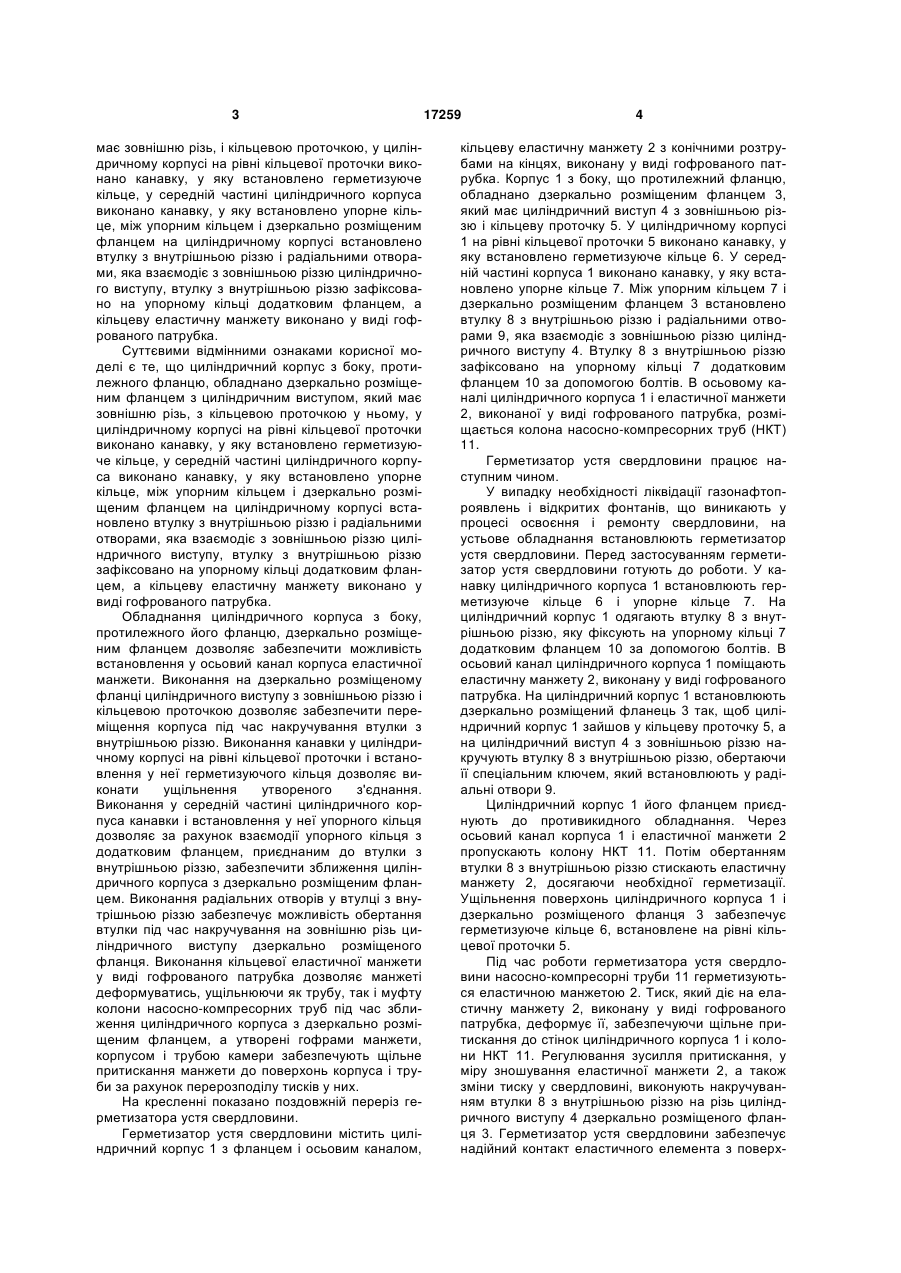

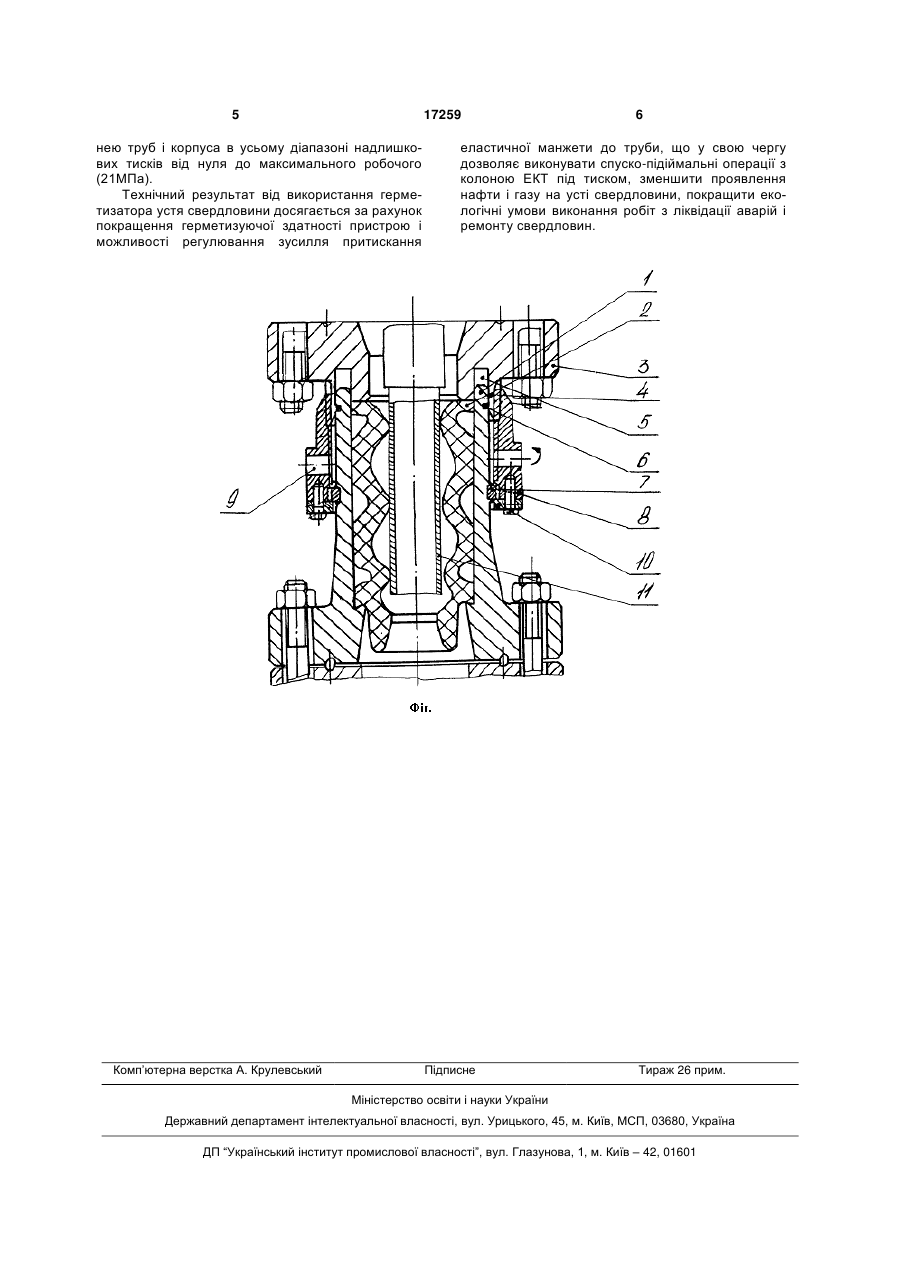

Герметизатор устя свердловини, що містить циліндричний корпус з фланцем і осьовим каналом, кільцеву еластичну манжету з конічними розтрубами на кінцях, який відрізняється тим, що циліндричний корпус з боку, протилежного флан 3 має зовнішню різь, і кільцевою проточкою, у циліндричному корпусі на рівні кільцевої проточки виконано канавку, у яку встановлено герметизуюче кільце, у середній частині циліндричного корпуса виконано канавку, у яку встановлено упорне кільце, між упорним кільцем і дзеркально розміщеним фланцем на циліндричному корпусі встановлено втулку з внутрішньою різзю і радіальними отворами, яка взаємодіє з зовнішньою різзю циліндричного виступу, втулку з внутрішньою різзю зафіксовано на упорному кільці додатковим фланцем, а кільцеву еластичну манжету виконано у виді гофрованого патрубка. Суттєвими відмінними ознаками корисної моделі є те, що циліндричний корпус з боку, протилежного фланцю, обладнано дзеркально розміщеним фланцем з циліндричним виступом, який має зовнішню різь, з кільцевою проточкою у ньому, у циліндричному корпусі на рівні кільцевої проточки виконано канавку, у яку встановлено герметизуюче кільце, у середній частині циліндричного корпуса виконано канавку, у яку встановлено упорне кільце, між упорним кільцем і дзеркально розміщеним фланцем на циліндричному корпусі встановлено втулку з внутрішньою різзю і радіальними отворами, яка взаємодіє з зовнішньою різзю циліндричного виступу, втулку з внутрішньою різзю зафіксовано на упорному кільці додатковим фланцем, а кільцеву еластичну манжету виконано у виді гофрованого патрубка. Обладнання циліндричного корпуса з боку, протилежного його фланцю, дзеркально розміщеним фланцем дозволяє забезпечити можливість встановлення у осьовий канал корпуса еластичної манжети. Виконання на дзеркально розміщеному фланці циліндричного виступу з зовнішньою різзю і кільцевою проточкою дозволяє забезпечити переміщення корпуса під час накручування втулки з внутрішньою різзю. Виконання канавки у циліндричному корпусі на рівні кільцевої проточки і встановлення у неї герметизуючого кільця дозволяє виконати ущільнення утвореного з'єднання. Виконання у середній частині циліндричного корпуса канавки і встановлення у неї упорного кільця дозволяє за рахунок взаємодії упорного кільця з додатковим фланцем, приєднаним до втулки з внутрішньою різзю, забезпечити зближення циліндричного корпуса з дзеркально розміщеним фланцем. Виконання радіальних отворів у втулці з внутрішньою різзю забезпечує можливість обертання втулки під час накручування на зовнішню різь циліндричного виступу дзеркально розміщеного фланця. Виконання кільцевої еластичної манжети у виді гофрованого патрубка дозволяє манжеті деформуватись, ущільнюючи як трубу, так і муфту колони насосно-компресорних труб під час зближення циліндричного корпуса з дзеркально розміщеним фланцем, а утворені гофрами манжети, корпусом і трубою камери забезпечують щільне притискання манжети до поверхонь корпуса і труби за рахунок перерозподілу тисків у них. На кресленні показано поздовжній переріз герметизатора устя свердловини. Герметизатор устя свердловини містить циліндричний корпус 1 з фланцем і осьовим каналом, 17259 4 кільцеву еластичну манжету 2 з конічними розтрубами на кінцях, виконану у виді гофрованого патрубка. Корпус 1 з боку, що протилежний фланцю, обладнано дзеркально розміщеним фланцем 3, який має циліндричний виступ 4 з зовнішньою різзю і кільцеву проточку 5. У циліндричному корпусі 1 на рівні кільцевої проточки 5 виконано канавку, у яку встановлено герметизуюче кільце 6. У середній частині корпуса 1 виконано канавку, у яку встановлено упорне кільце 7. Між упорним кільцем 7 і дзеркально розміщеним фланцем 3 встановлено втулку 8 з внутрішньою різзю і радіальними отворами 9, яка взаємодіє з зовнішньою різзю циліндричного виступу 4. Втулку 8 з внутрішньою різзю зафіксовано на упорному кільці 7 додатковим фланцем 10 за допомогою болтів. В осьовому каналі циліндричного корпуса 1 і еластичної манжети 2, виконаної у виді гофрованого патрубка, розміщається колона насосно-компресорних труб (НКТ) 11. Герметизатор устя свердловини працює наступним чином. У випадку необхідності ліквідації газонафтопроявлень і відкритих фонтанів, що виникають у процесі освоєння і ремонту свердловини, на устьове обладнання встановлюють герметизатор устя свердловини. Перед застосуванням герметизатор устя свердловини готують до роботи. У канавку циліндричного корпуса 1 встановлюють герметизуюче кільце 6 і упорне кільце 7. На циліндричний корпус 1 одягають втулку 8 з внутрішньою різзю, яку фіксують на упорному кільці 7 додатковим фланцем 10 за допомогою болтів. В осьовий канал циліндричного корпуса 1 поміщають еластичну манжету 2, виконану у виді гофрованого патрубка. На циліндричний корпус 1 встановлюють дзеркально розміщений фланець 3 так, щоб циліндричний корпус 1 зайшов у кільцеву проточку 5, а на циліндричний виступ 4 з зовнішньою різзю накручують втулку 8 з внутрішньою різзю, обертаючи її спеціальним ключем, який встановлюють у радіальні отвори 9. Циліндричний корпус 1 його фланцем приєднують до противикидного обладнання. Через осьовий канал корпуса 1 і еластичної манжети 2 пропускають колону НКТ 11. Потім обертанням втулки 8 з внутрішньою різзю стискають еластичну манжету 2, досягаючи необхідної герметизації. Ущільнення поверхонь циліндричного корпуса 1 і дзеркально розміщеного фланця 3 забезпечує герметизуюче кільце 6, встановлене на рівні кільцевої проточки 5. Під час роботи герметизатора устя свердловини насосно-компресорні труби 11 герметизуються еластичною манжетою 2. Тиск, який діє на еластичну манжету 2, виконану у виді гофрованого патрубка, деформує її, забезпечуючи щільне притискання до стінок циліндричного корпуса 1 і колони НКТ 11. Регулювання зусилля притискання, у міру зношування еластичної манжети 2, а також зміни тиску у свердловині, виконують накручуванням втулки 8 з внутрішньою різзю на різь циліндричного виступу 4 дзеркально розміщеного фланця 3. Герметизатор устя свердловини забезпечує надійний контакт еластичного елемента з поверх 5 17259 нею труб і корпуса в усьому діапазоні надлишкових тисків від нуля до максимального робочого (21МПа). Технічний результат від використання герметизатора устя свердловини досягається за рахунок покращення герметизуючої здатності пристрою і можливості регулювання зусилля притискання Комп’ютерна верстка А. Крулевський 6 еластичної манжети до труби, що у свою чергу дозволяє виконувати спуско-підіймальні операції з колоною ЕКТ під тиском, зменшити проявлення нафти і газу на усті свердловини, покращити екологічні умови виконання робіт з ліквідації аварій і ремонту свердловин. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
