Закупорювальний пристрій

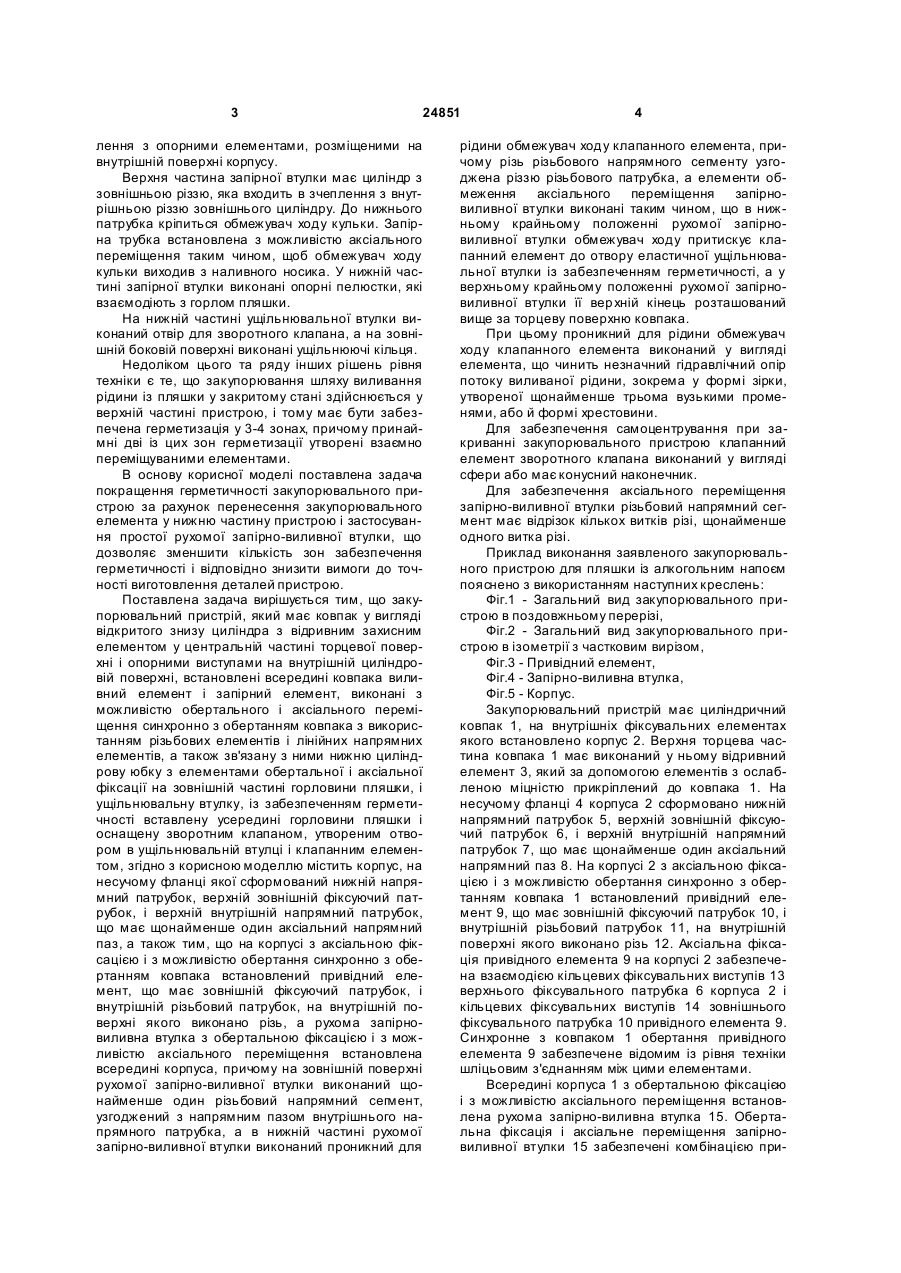

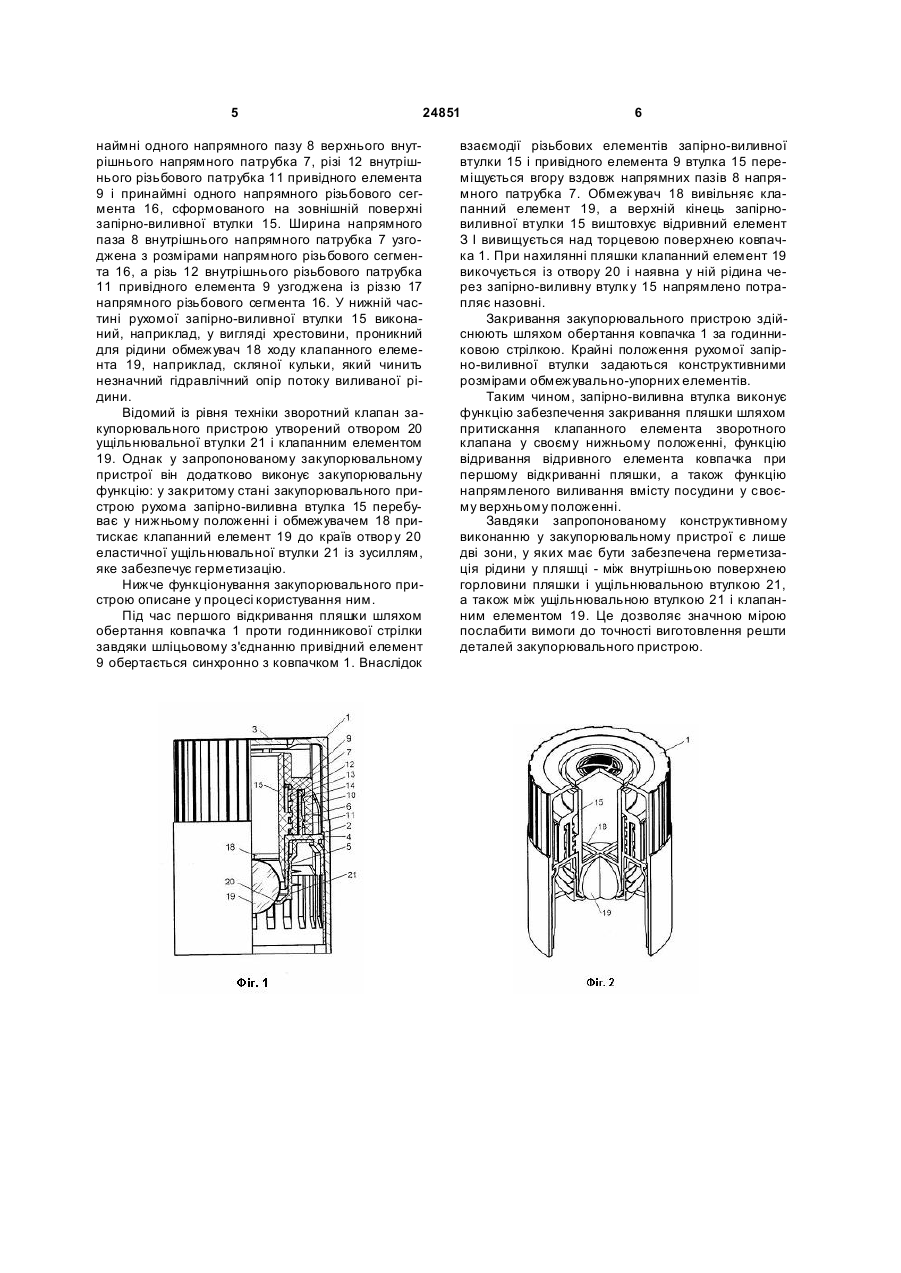

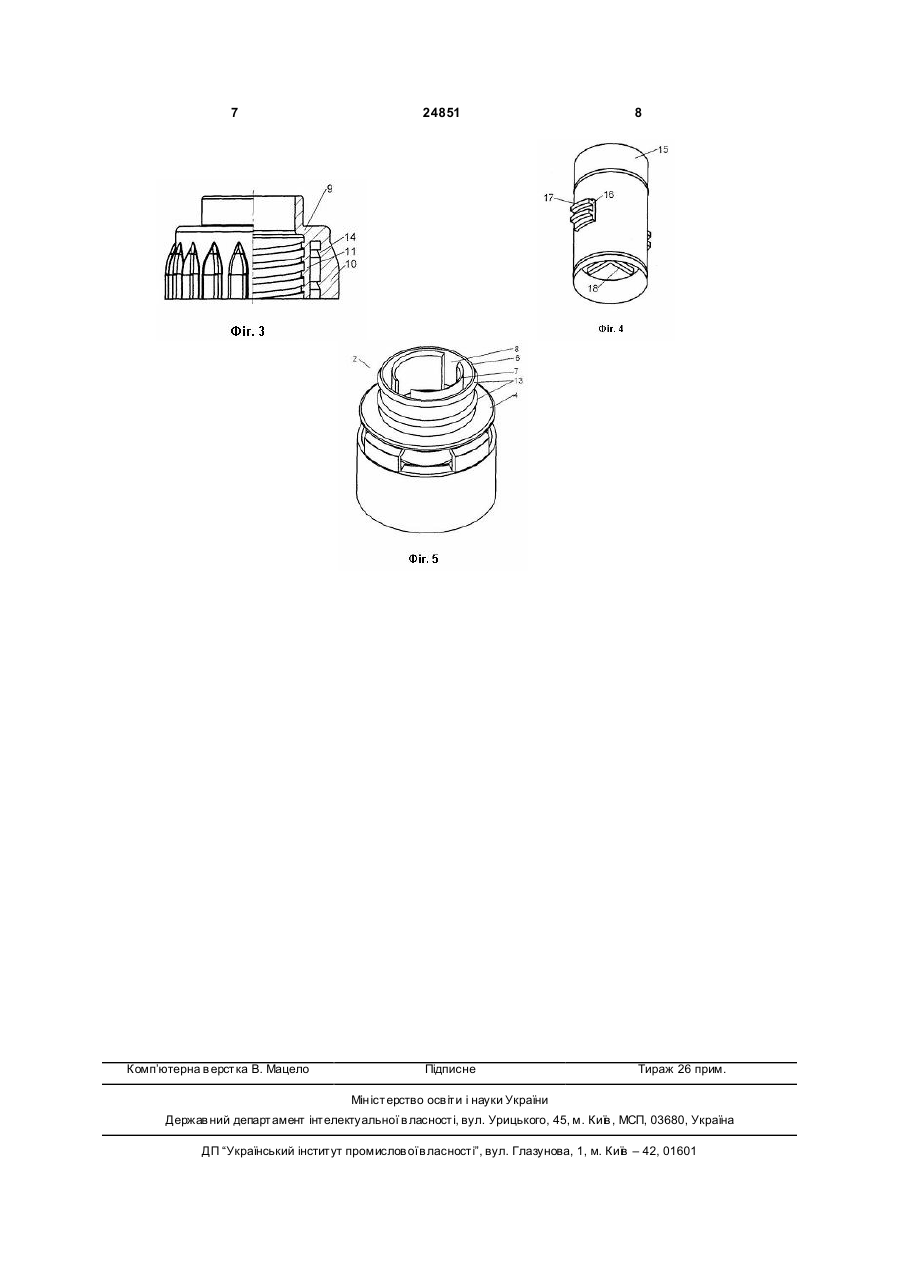

1. Закупорювальний пристрій, який має ковпак у вигляді відкритого знизу циліндра з відривним захисним елементом у центральній частині торцевої поверхні і опорними виступами на внутрішній циліндровій поверхні, встановлені всередині ковпака виливний елемент і запірний елемент, виконані з можливістю обертального і аксіального переміщення синхронно з обертанням ковпака з використанням різьбових елементів і лінійних напрямних елементів, а також зв'язану з ними нижню циліндрову юбку з елементами обертальної і аксіальної фіксації на зовнішній частині горловини пляшки, і ущільнювальну втулку, із забезпеченням герметичності вставлену усередині горловини пляшки і оснащену зворотним клапаном, утвореним отвором в ущільнювальній втулці і клапанним елементом, який відрізняє ться тим, що містить корпус, на несучому фланці якого сформований нижній напрямний патрубок, верхній зовнішній фіксуючий патрубок, і верхній внутрішній напрямний патрубок, що має щонайменше один аксіальний напрямний паз, на корпусі з аксіальною фіксацією і з можливістю обертання синхронно з обертанням ковпака встановлений привідний елемент, що має зовнішній фіксуючий патрубок, і внутрішній різьбовий патрубок, на внутрішній поверхні якого виконано різь, а рухома запірно-виливна U 2 (11) 1 3 24851 лення з опорними елементами, розміщеними на внутрішній поверхні корпусу. Верхня частина запірної втулки має циліндр з зовнішньою різзю, яка входить в зчеплення з внутрішньою різзю зовнішнього циліндру. До нижнього патрубка кріпиться обмежувач ходу кульки. Запірна трубка встановлена з можливістю аксіального переміщення таким чином, щоб обмежувач ходу кульки виходив з наливного носика. У нижній частині запірної втулки виконані опорні пелюстки, які взаємодіють з горлом пляшки. На нижній частині ущільнювальної втулки виконаний отвір для зворотного клапана, а на зовнішній боковій поверхні виконані ущільнюючі кільця. Недоліком цього та ряду інших рішень рівня техніки є те, що закупорювання шляху виливання рідини із пляшки у закритому стані здійснюється у верхній частині пристрою, і тому має бути забезпечена герметизація у 3-4 зонах, причому принаймні дві із цих зон герметизації утворені взаємно переміщуваними елементами. В основу корисної моделі поставлена задача покращення герметичності закупорювального пристрою за рахунок перенесення закупорювального елемента у нижню частину пристрою і застосування простої рухомої запірно-виливної втулки, що дозволяє зменшити кількість зон забезпечення герметичності і відповідно знизити вимоги до точності виготовлення деталей пристрою. Поставлена задача вирішується тим, що закупорювальний пристрій, який має ковпак у вигляді відкритого знизу циліндра з відривним захисним елементом у центральній частині торцевої поверхні і опорними виступами на внутрішній циліндровій поверхні, встановлені всередині ковпака виливний елемент і запірний елемент, виконані з можливістю обертального і аксіального переміщення синхронно з обертанням ковпака з використанням різьбових елементів і лінійних напрямних елементів, а також зв'язану з ними нижню циліндрову юбку з елементами обертальної і аксіальної фіксації на зовнішній частині горловини пляшки, і ущільнювальну втулку, із забезпеченням герметичності вставлену усередині горловини пляшки і оснащену зворотним клапаном, утвореним отвором в ущільнювальній втулці і клапанним елементом, згідно з корисною моделлю містить корпус, на несучому фланці якої сформований нижній напрямний патрубок, верхній зовнішній фіксуючий патрубок, і верхній внутрішній напрямний патрубок, що має щонайменше один аксіальний напрямний паз, а також тим, що на корпусі з аксіальною фіксацією і з можливістю обертання синхронно з обертанням ковпака встановлений привідний елемент, що має зовнішній фіксуючий патрубок, і внутрішній різьбовий патрубок, на внутрішній поверхні якого виконано різь, а рухома запірновиливна втулка з обертальною фіксацією і з можливістю аксіального переміщення встановлена всередині корпуса, причому на зовнішній поверхні рухомої запірно-виливної втулки виконаний щонайменше один різьбовий напрямний сегмент, узгоджений з напрямним пазом внутрішнього напрямного патрубка, а в нижній частині рухомої запірно-виливної втулки виконаний проникний для 4 рідини обмежувач ходу клапанного елемента, причому різь різьбового напрямного сегменту узгоджена різзю різьбового патрубка, а елементи обмеження аксіального переміщення запірновиливної втулки виконані таким чином, що в нижньому крайньому положенні рухомої запірновиливної втулки обмежувач ходу притискує клапанний елемент до отвору еластичної ущільнювальної втулки із забезпеченням герметичності, а у верхньому крайньому положенні рухомої запірновиливної втулки її вер хній кінець розташований вище за торцеву поверхню ковпака. При цьому проникний для рідини обмежувач ходу клапанного елемента виконаний у вигляді елемента, що чинить незначний гідравлічний опір потоку виливаної рідини, зокрема у формі зірки, утвореної щонайменше трьома вузькими променями, або й формі хрестовини. Для забезпечення самоцентрування при закриванні закупорювального пристрою клапанний елемент зворотного клапана виконаний у вигляді сфери або має конусний наконечник. Для забезпечення аксіального переміщення запірно-виливної втулки різьбовий напрямний сегмент має відрізок кількох витків різі, щонайменше одного витка різі. Приклад виконання заявленого закупорювального пристрою для пляшки із алкогольним напоєм пояснено з використанням наступних креслень: Фіг.1 - Загальний вид закупорювального пристрою в поздовжньому перерізі, Фіг.2 - Загальний вид закупорювального пристрою в ізометрії з частковим вирізом, Фіг.3 - Привідний елемент, Фіг.4 - Запірно-виливна втулка, Фіг.5 - Корпус. Закупорювальний пристрій має циліндричний ковпак 1, на внутрішніх фіксувальних елементах якого встановлено корпус 2. Верхня торцева частина ковпака 1 має виконаний у ньому відривний елемент 3, який за допомогою елементів з ослабленою міцністю прикріплений до ковпака 1. На несучому фланці 4 корпуса 2 сформовано нижній напрямний патрубок 5, верхній зовнішній фіксуючий патрубок 6, і верхній внутрішній напрямний патрубок 7, що має щонайменше один аксіальний напрямний паз 8. На корпусі 2 з аксіальною фіксацією і з можливістю обертання синхронно з обертанням ковпака 1 встановлений привідний елемент 9, що має зовнішній фіксуючий патрубок 10, і внутрішній різьбовий патрубок 11, на внутрішній поверхні якого виконано різь 12. Аксіальна фіксація привідного елемента 9 на корпусі 2 забезпечена взаємодією кільцевих фіксувальних виступів 13 верхнього фіксувального патрубка 6 корпуса 2 і кільцевих фіксувальних виступів 14 зовнішнього фіксувального патрубка 10 привідного елемента 9. Синхронне з ковпаком 1 обертання привідного елемента 9 забезпечене відомим із рівня техніки шліцьовим з'єднанням між цими елементами. Всередині корпуса 1 з обертальною фіксацією і з можливістю аксіального переміщення встановлена рухома запірно-виливна втулка 15. Обертальна фіксація і аксіальне переміщення запірновиливної втулки 15 забезпечені комбінацією при 5 24851 наймні одного напрямного пазу 8 верхнього внутрішнього напрямного патрубка 7, різі 12 внутрішнього різьбового патрубка 11 привідного елемента 9 і принаймні одного напрямного різьбового сегмента 16, сформованого на зовнішній поверхні запірно-виливної втулки 15. Ширина напрямного паза 8 внутрішнього напрямного патрубка 7 узгоджена з розмірами напрямного різьбового сегмента 16, а різь 12 внутрішнього різьбового патрубка 11 привідного елемента 9 узгоджена із різзю 17 напрямного різьбового сегмента 16. У нижній частині рухомої запірно-виливної втулки 15 виконаний, наприклад, у вигляді хрестовини, проникний для рідини обмежувач 18 ходу клапанного елемента 19, наприклад, скляної кульки, який чинить незначний гідравлічний опір потоку виливаної рідини. Відомий із рівня техніки зворотний клапан закупорювального пристрою утворений отвором 20 ущільнювальної втулки 21 і клапанним елементом 19. Однак у запропонованому закупорювальному пристрої він додатково виконує закупорювальну функцію: у закритому стані закупорювального пристрою рухома запірно-виливна втулка 15 перебуває у нижньому положенні і обмежувачем 18 притискає клапанний елемент 19 до країв отвор у 20 еластичної ущільнювальної втулки 21 із зусиллям, яке забезпечує герметизацію. Нижче функціонування закупорювального пристрою описане у процесі користування ним. Під час першого відкривання пляшки шляхом обертання ковпачка 1 проти годинникової стрілки завдяки шліцьовому з'єднанню привідний елемент 9 обертається синхронно з ковпачком 1. Внаслідок 6 взаємодії різьбових елементів запірно-виливної втулки 15 і привідного елемента 9 втулка 15 переміщується вгору вздовж напрямних пазів 8 напрямного патрубка 7. Обмежувач 18 вивільняє клапанний елемент 19, а верхній кінець запірновиливної втулки 15 виштовхує відривний елемент З І вивищується над торцевою поверхнею ковпачка 1. При нахилянні пляшки клапанний елемент 19 викочується із отвору 20 і наявна у ній рідина через запірно-виливну втулк у 15 напрямлено потрапляє назовні. Закривання закупорювального пристрою здійснюють шляхом обертання ковпачка 1 за годинниковою стрілкою. Крайні положення рухомої запірно-виливної втулки задаються конструктивними розмірами обмежувально-упорних елементів. Таким чином, запірно-виливна втулка виконує функцію забезпечення закривання пляшки шляхом притискання клапанного елемента зворотного клапана у своєму нижньому положенні, функцію відривання відривного елемента ковпачка при першому відкриванні пляшки, а також функцію напрямленого виливання вмісту посудини у своєму верхньому положенні. Завдяки запропонованому конструктивному виконанню у закупорювальному пристрої є лише дві зони, у яких має бути забезпечена герметизація рідини у пляшці - між внутрішньою поверхнею горловини пляшки і ущільнювальною втулкою 21, а також між ущільнювальною втулкою 21 і клапанним елементом 19. Це дозволяє значною мірою послабити вимоги до точності виготовлення решти деталей закупорювального пристрою. 7 Комп’ютерна в ерстка В. Мацело 24851 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
