Індикатор-перемикач

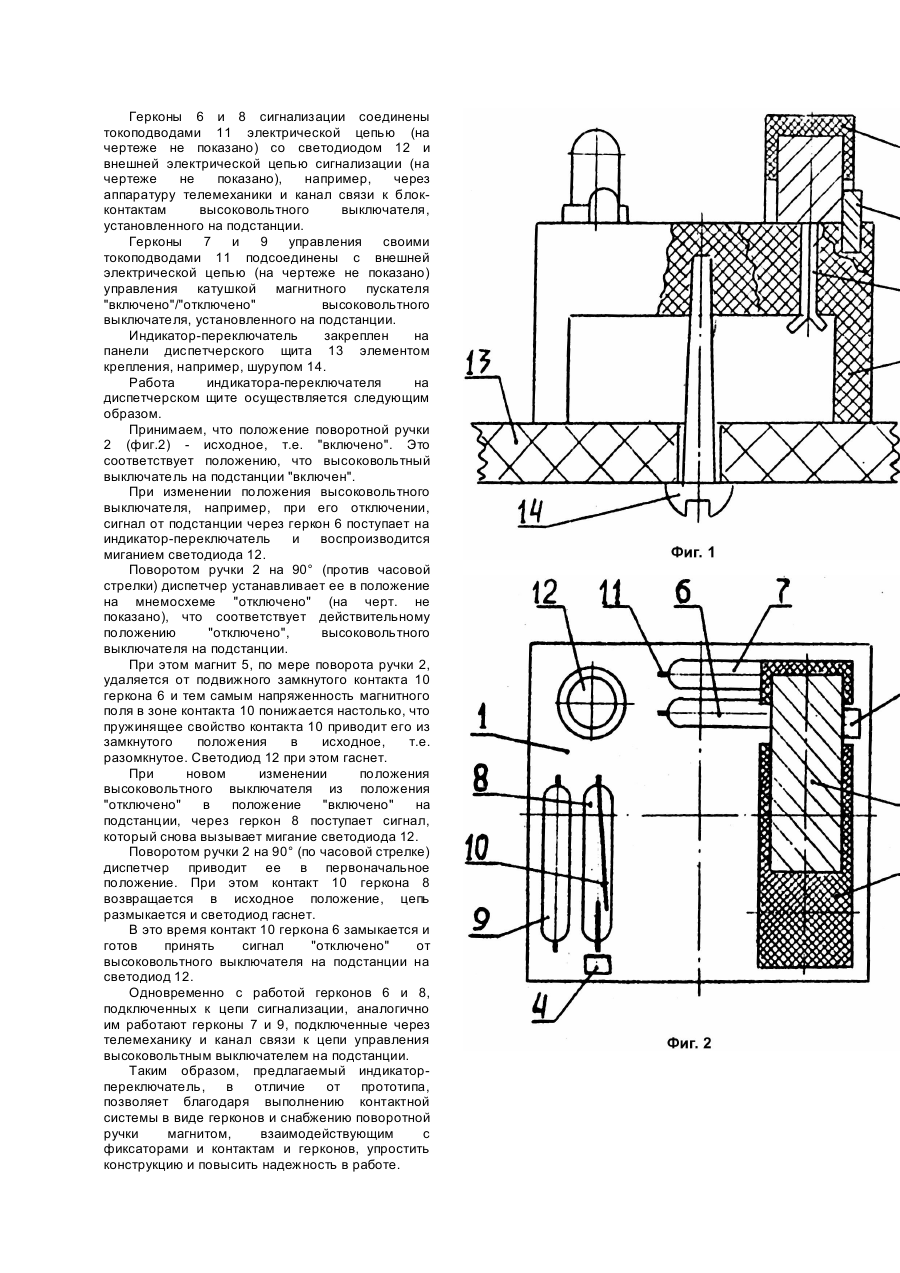

Изобретение относится к области диспетчерского управления энергетическими системами, а именно, к конструктивному выполнению одного из основных элементов диспетчерского щита индикаторапереключателя, и может, быть использовано в любой отрасли промышленности, где применяется дистанционное управление распределительными системами и оборудованием. Известен сигнальный элемент для диспетчерских щитов, выполняющий роль индикатора-переключателя, содержащий корпус, указатель, связанный с контактной системой, выполненной в виде переключателя с приводом, рассеиватель, связанный световодом с сигнальной лампочкой, размещенной внутри корпуса, состоящего из двух частей: внешней и монтажной, причем указатель выполнен в виде пластины, а связь между указателем и контактной системой выполнена в виде штока, один конец которого упирается в указатель, а другой связан с подпружиненным приводом переключателя, при этом указатель выполнен с выступом, входящим в отверстие держателя (Авт. св. СССР №1239782, кл. H02B15/02, 1984). Недостатком известной конструкции является то, что она состоит из большого количества деталей, вследствие чего устройство характеризуется большой трудоемкостью изготовления и сборки, а также имеет низкую электрическую надежность, вследствие применения модульного переключателя с открытыми контактами, которые со временем окисляются под действием окружающей среды. Наиболее близким по технической сущности является выключатель мощности для диспетчерских щитов, принятый нами за прототип, содержащий корпус, контактную систему, сигнальную лампочку, штыри-токопроводы для крепления выключателя на щите и поворотную ручку, причем он снабжен П-образной пружинящей скобой, а контактная система выполнена из двух симметрично расположенных в корпусе микропереключателей, защитного исполнения, вершина П-образной скобы жестко закреплена в корпусе между микропереключателями, а между боковыми сторонами П-образной скобы размещена поворотная ручка, выполненная в виде полого цилиндра, на боковой поверхности которого выполнены параллельные срезы во взаимно перпендикулярных плоскостях на различном расстоянии от оси цилиндра, а внутри цилиндра размещена сигнальная лампочка (Авт. св. СССР №736240, кл. H02B15/00, 1977). Однако известный выключатель мощности имеет сложную контактную систему, надежность которой очень низкая, из-за быстрого окисления открытых контактов, подверженных воздействию окружающей среды. Задачей, на решение которой направлено заявляемое изобретение, является упрощение конструкции и повышение ее надежности. Поставленная задача достигается тем, что известное устройство, содержащее корпус, поворотную ручку, контактную систему, сигнальную лампочку и токоподводы, снабжено фиксаторами положения поворотной ручки, выполненными из ферромагнитного материала, неподвижно закрепленными на корпусе, причем поворотная ручка снабжена встроенным в нее магнитом, взаимодействующим с фиксаторами, а контактная система выполнена в виде герконов, взаимодействующих своими подвижными контактами с магнитом поворотной ручки. Отличительные признаки, характеризующие частный случай выполнения предлагаемого изобретения, отсутствуют. Сравнение заявляемого решения с другими решениями в данной области техники, общедоступными в Украине и за рубежом, не позволило выявить в них признаки, отличающие заявляемое решение от прототипа. Таким образом, заявляемый индикаторпереключатель не является частью уровня техники и соответствует критерию изобретения "новизна". Предлагаемое решение для специалиста явным образом не следует из уровня техники, что позволяет сделать вывод о соответствии критерию "изобретательский уровень". Изобретение является промышленно применимым и может быть использовано в любой отрасли народного хозяйства, где применяется дистанционное управление распределительными сетями и оборудованием. При таком выполнении предлагаемого индикатора-переключателя, благодаря выполнению контактной системы в виде герконов, обеспечивается защита их контактов от окружающей среды и исключается окисление, а снабжение поворотной ручки магнитом, взаимодействующим с неподвижно закрепленными на корпусе ферромагнитными фиксаторами и подвижными контактами герконов, обеспечивает замыкание и размыкание последних без применения деталей механизма переключения и фиксации (пружинящей скобы и пружин микропереключателей, как это имело место в прототипе), что повышает надежность конструкции, одновременно уменьшается количество деталей контактной системы, что упрощает конструкцию предлагаемого устройства. В этом заключается причинно-следственная связь между совокупностью существенных признаков заявляемого изобретения и достигаемым техническим результатом. Изобретение поясняется чертежами, где на фиг.1 изображена конструкция предлагаемого индикатора-переключателя, вид сбоку; на фиг.2 - то же, вид сверху. Индикатор-переключатель содержит корпус 1 и поворотную ручку 2 с осью 3. Индикаторпереключатель снабжен фиксаторами 4 положения поворотной ручки 2, выполненными из ферромагнитного материала, неподвижно закрепленными на корпусе 1. Поворотная ручка 2 снабжена встроенным в нее магнитом 5, имеющим возможность поочередного взаимодействия с двумя фиксаторами 4, выступающими над корпусом 1. Контактная система выполнена в виде герконов 6, 7, 8 и 9. При одном фиксированном положении поворотной ручки 2 (как показано на фиг.2), находящийся внутри нее магнит 5 воздействует на подвижно замыкающиеся контакты 10 герконов 6 и 7 и замыкает их, а при другом фиксированном положении поворотной ручки 2 (когда она повернута на 90° против часовой стрелки) эти контакты размыкаются, а замыкаются контакты герконов 8 и 9. Герконы 6 и 8 сигнализации соединены токоподводами 11 электрической цепью (на чертеже не показано) со светодиодом 12 и внешней электрической цепью сигнализации (на чертеже не показано), например, через аппаратуру телемеханики и канал связи к блокконтактам высоковольтного выключателя, установленного на подстанции. Герконы 7 и 9 управления своими токоподводами 11 подсоединены с внешней электрической цепью (на чертеже не показано) управления катушкой магнитного пускателя "включено"/"отключено" высоковольтного выключателя, установленного на подстанции. Индикатор-переключатель закреплен на панели диспетчерского щита 13 элементом крепления, например, шурупом 14. Работа индикатора-переключателя на диспетчерском щите осуществляется следующим образом. Принимаем, что положение поворотной ручки 2 (фиг.2) - исходное, т.е. "включено". Это соответствует положению, что высоковольтный выключатель на подстанции "включен". При изменении положения высоковольтного выключателя, например, при его отключении, сигнал от подстанции через геркон 6 поступает на индикатор-переключатель и воспроизводится миганием светодиода 12. Поворотом ручки 2 на 90° (против часовой стрелки) диспетчер устанавливает ее в положение на мнемосхеме "отключено" (на черт. не показано), что соответствует действительному положению "отключено", высоковольтного выключателя на подстанции. При этом магнит 5, по мере поворота ручки 2, удаляется от подвижного замкнутого контакта 10 геркона 6 и тем самым напряженность магнитного поля в зоне контакта 10 понижается настолько, что пружинящее свойство контакта 10 приводит его из замкнутого положения в исходное, т.е. разомкнутое. Светодиод 12 при этом гаснет. При новом изменении положения высоковольтного выключателя из положения "отключено" в положение "включено" на подстанции, через геркон 8 поступает сигнал, который снова вызывает мигание светодиода 12. Поворотом ручки 2 на 90° (по часовой стрелке) диспетчер приводит ее в первоначальное положение. При этом контакт 10 геркона 8 возвращается в исходное положение, цепь размыкается и светодиод гаснет. В это время контакт 10 геркона 6 замыкается и готов принять сигнал "отключено" от высоковольтного выключателя на подстанции на светодиод 12. Одновременно с работой герконов 6 и 8, подключенных к цепи сигнализации, аналогично им работают герконы 7 и 9, подключенные через телемеханику и канал связи к цепи управления высоковольтным выключателем на подстанции. Таким образом, предлагаемый индикаторпереключатель, в отличие от прототипа, позволяет благодаря выполнению контактной системы в виде герконов и снабжению поворотной ручки магнитом, взаимодействующим с фиксаторами и контактам и герконов, упростить конструкцию и повысить надежность в работе.
