Оптичний перемикач

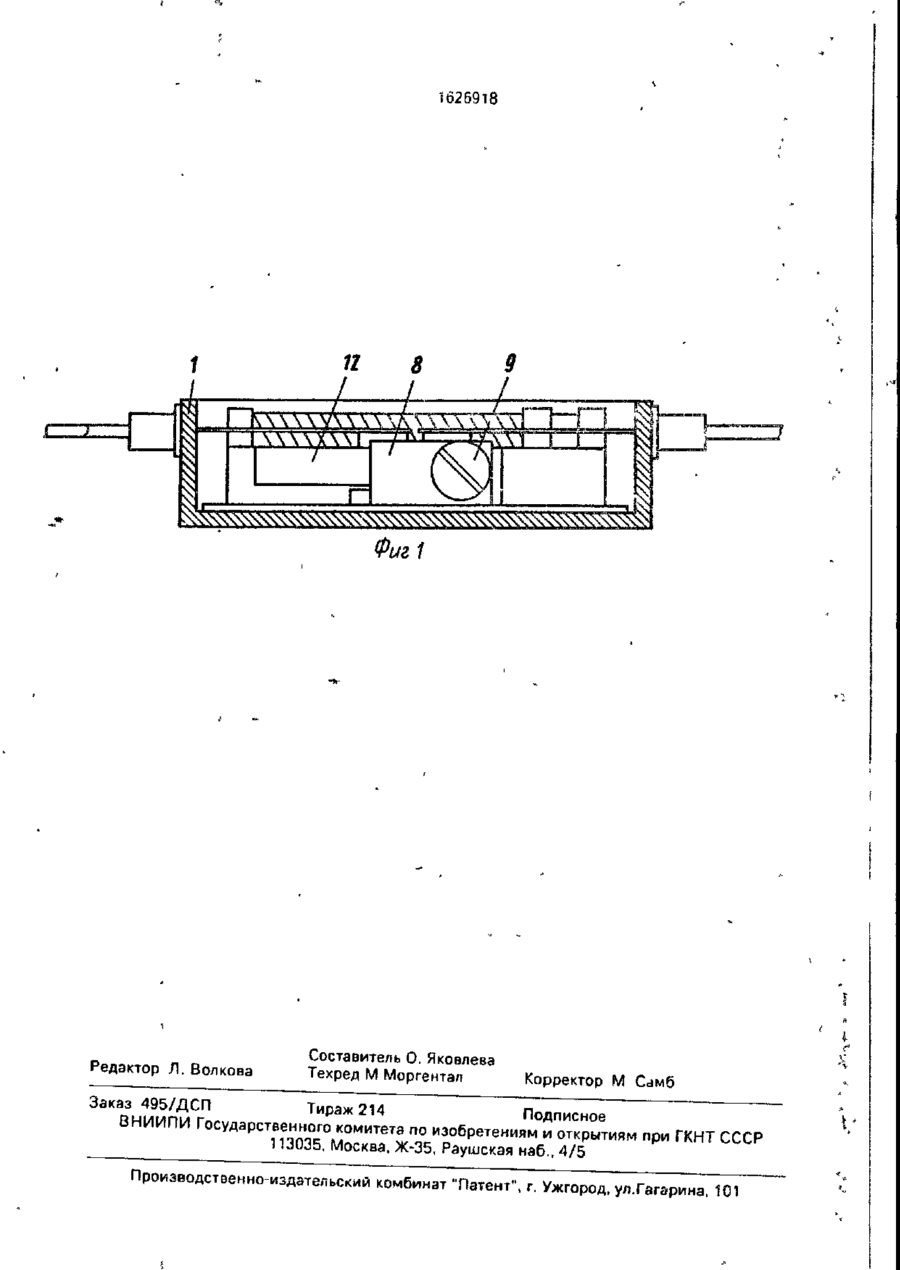

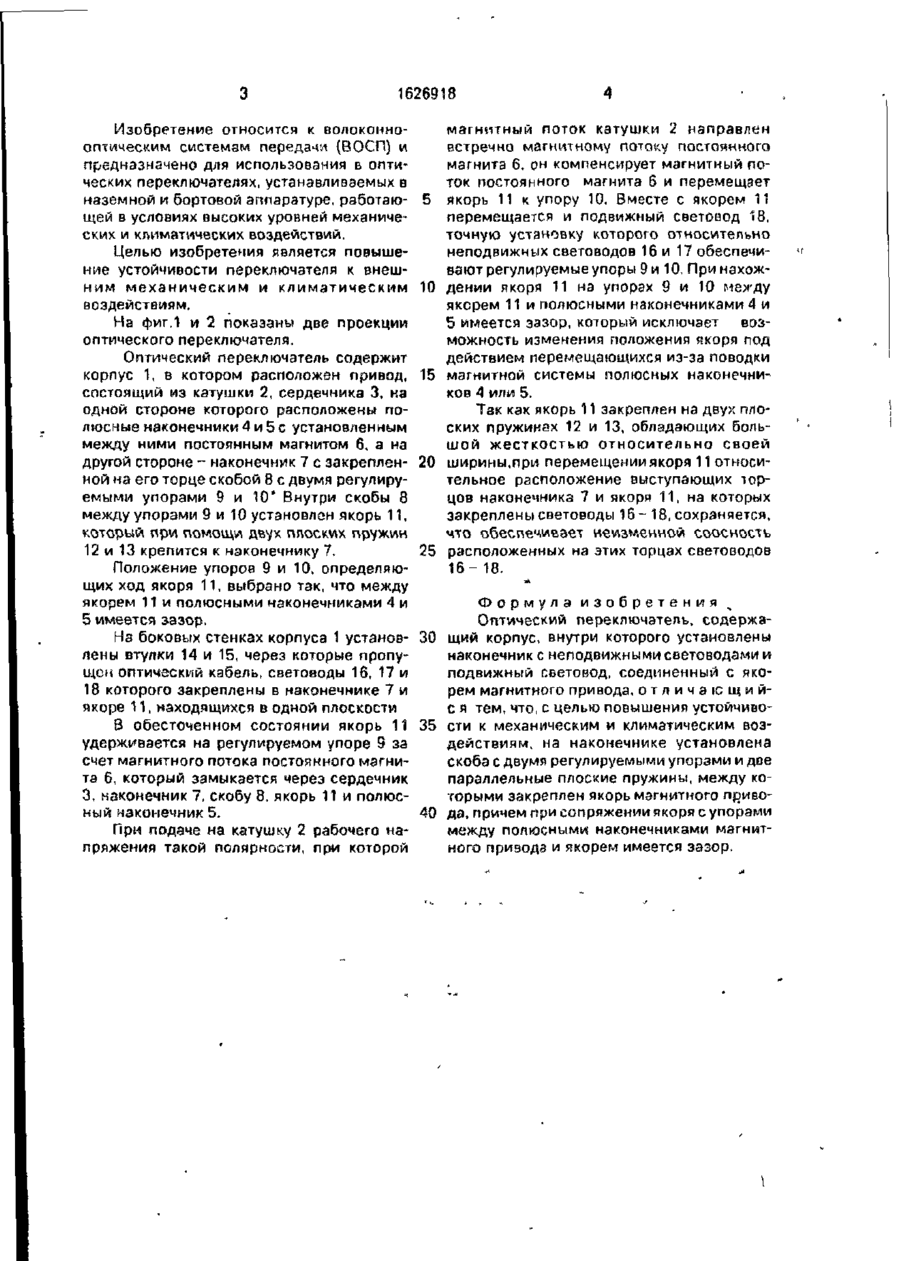

Изобретение относится к волоконно-оптическим системам передачи и предназначено для использования в оптических переключателях, устанавливаемых в назем ной и бортовой аппаратуре, работающей в условиях высоких /роьней механических и климатических воздействий Изобретение позволяет повысить устойчивость пореключатепей к внешниі \ механическим и кинематическим воздействиям. Оптический переключатель содержит корпус 1, в котором установлены наконечник с ьепадвілжными световодами 16 17 и подвижный световод 18 соединенный с якорем 11 магнитного привода Якорь 11 маі нитиого привода установлен рнутри скобці 8 между упорами 9 и 10 и закреплен на двух плоских пружинах 12 и 13 2 ил 4 6 о S3 00 > 7-91 1626918 Изобретение относится к волоконнооптическим системам передачи (ВОСП) и предназначено для использования в оптических переключателях, устанавливаемых в наземной и бортовой аппаратуре, работающей в условиях высоких уровней механических и кпиматических воздействий. Целью изобретения является повышение устойчивости переключателя к внешним механическим и климатическим воздействиям, На фиг.1 и 2 показаны две проекции оптического переключателя. Оптический переключатель содержит корпус 1, в котором расположен привод, состоящий из катушки 2, сердечника 3, кэ одной стороне которого расположены полюсные наконечники 4 и 5 с установленным между ними постоянным магнитом 6, а на другой стороне - наконечник 7 с закрепленной на его торце скобой 8 с двумя регулируемыми упорами 9 и 10* Внутри скобы 8 между упорами 9 и 10 установлен якорь 11, который при помощи двух плоских пружин 12 и 13 крепится к наконечнику 7. Положение упоров 9 и 10, определяющих ход якоря 11, выбрано так, что между якорем 11 и полюсными наконечниками 4 и 5 имеется зазор. На боковых стенках корпуса 1 установлены втулки 14 и 15, через которые пропущен оптический кабель, световоды 16, 17 и 18 которого закреплены в наконечнике 7 и якоре 11, находящихся в одной плоскости В обесточенном состоянии якорь 11 удерживается на регулируемом упоре 9 за счет магнитного потока постоянного магнита 6, который замыкается через сердечник 3, наконечник 7, скобу 8, якорь 11 и полюсный наконечник 5. При подаче на катушку 2 рабочего напряжения такой поляркости, при которой 5 10 15 20 25 магнитный поток катушки 2 направлен встречно магнитному потоку постоянного магнита 6, он компенсирует магнитный поток постоянного магнита 6 и перемещает якорь 11 к упору 10. Вместе с якорем 11 перемещается и подвижный световод 18, точную установку которого относительно неподвижных световодов 16 и 17 обеспечивают регулируемые упоры 9 и 10. Принахождении якоря 11 на упорах 9 и 10 между якорем 11 и полюсными наконечниками 4 и 5 имеется зазор, который исключает возможность изменения положения якоря под действием перемещающихся из-за поводки магнитной системы полюсных наконечников 4 или 5. Так как якорь 11 закреплен на двух плоских пружинах 12 и 13, обладающих большой жесткостью относительно своей ширины,при перемещении якоря 11 относительное расположение выступающих торцов наконечника 7 и якоря 11, на которых закреплены световоды 16-18, сохраняется, что обеспечивает неизменной соосность расположенных на этих торцах световодов 1 6 - 18. Формула изобретения н Оптический переключатель, содержа30 щий корпус, внутри которого установлены наконечник с неподвижными световодами и подвижный световод, соединенный с якорем магнитного привода, о т л и ч а ю щ и й с я тем, что, с целью повышения устойчиво35 сти к механическим и климатическим воздействиям, на наконечнике установлена скоба с двумя регулируемыми упорами и две параллельные плоские пружины, между которыми закреплен якорь магнитного приво40 да, причем при сопряжении якоря с упорами между полюсными наконечниками магнитного привода и якорем имеется зазор. ^\N^^^^^^^^ Заказ 495/ДСП Тираж 214 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 4/5
