Газова граната

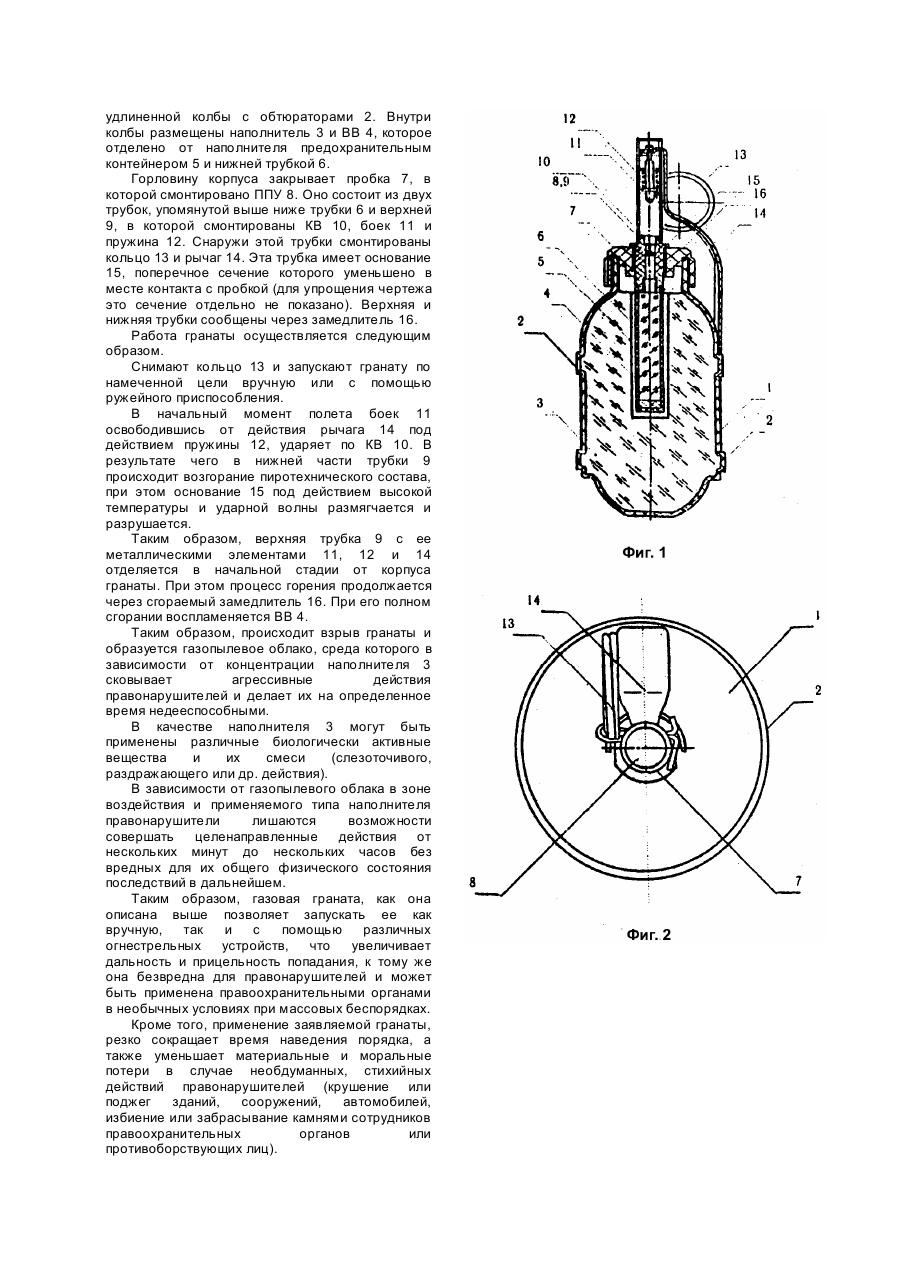

Изобретение относится к газовым гранатам, применяемым правоохранительными органами против правонарушителей, и может быть использовано в качестве средства пресечения противоправных действий отдельных лиц и группировок при массовых беспорядках. Известна газовая граната, содержащая корпус с наполнителем, в качестве которого используют газ CO2 с химическими компонентами. В верхней части гранаты смонтировано предохранительнопусковое устройство (ППУ), включающее капсюльвоспламенитель (КВ), боек, пружину, кольцо и рычаг. В корпусе гранаты имеются боковые отверстия для выброса газа. При запуске гранаты пробойник под действием пороховых газов пробивает CO2-патрон и газ соединяясь с химическими компонентами выходит через боковые отверстия гранаты в окружающую среду, создавая таким образом слезоточивое газопылевое облако (Граната F-16. Проспект фирмы США DEF-TEC Produkts TWX9102400826.1994, с.18). Основными недостатками такой гранаты являются: a) малая скорость выброса газа; b) ограниченные возможности запуска, т.к. она запускается только вручную из-за конструкции и формы самой гранаты; c) граната малоэффективна, т.к. она неразрушаемая и может быть легко обезврежена набрасыванием на нее различных предметов, тканей, песка, земли и т.п. Наиболее близкой по назначению и технической сущности к предлагаемой газовой гранате является граната, в которой корпус при запуске разрывается и таким образом обеспечивается мгновенный выброс состава наполнителя. Она и выбрана в качестве прототипа. Граната содержит корпус с наполнителем, в качестве которого могут быть использованы резиновые шарики, биологически активные вещества и т.п. В верхней части гранаты смонтировано ППУ, включающее капсюльвоспламенитель (КВ), боек пружину, а снаружи устройства смонтирован рычаг (Граната №15 "Stinger" Проспект фирмы США DEF-TEC Produkts TWX9102400826. 1994, с.16). Существенным недостатком гранаты являются ограниченные возможности запуска, т.е. она из-за своей конструкции запускается только вручную. Корпус гранаты в виде шара с выступающими за габариты этого шара рычагом не позволяет применить оружейные средства для ее запуска. Кроме того, металлические части ППУ при разрыве имеют высокую кинетическую энергию, достаточную для нанесения существенных телесных повреждений правонарушителям или окружающим людям. При этом наполнитель гранаты не отделен от взрывчатого вещества, что может привести в определенных условиях (длительное хранение, повышенная температура, неблагоприятные погодные условия и т.п.) к различного рода химическим реакциям, которые могут резко изменить выбрасываемый газовый состав и нанести непредсказуемое химическое повреждение правонарушителям или окружающим людям. К тому же ППУ имеет сложную конструкцию, которая не обеспечивает надежность запуска. Указанные недостатки ухудшают потребительские свойства известной гранаты. Предлагаемое техническое решение устраняет указанные выше недостатки и решает задачу создания газовой гранаты путем изменения формы ее корпуса и создания новой конструкции ППУ. что значительно повышает ее надежность, безопасность и другие потребительские свойства. Решение поставленной задачи достигается тем, что в газовой гранате, содержащей корпус с наполнителем и пробку с ППУ, включающим боек, пружину, капсюль-воспламенитель, а снаружи устройства кольцо и рычаг, согласно изобретению, корпус гранаты выполнен в виде удлиненной колбы с обтюраторами, а рычаг смонтирован с возможностью его прохождения через отверстия с диаметром поперечного сечения корпуса с обтюратором. К тому же ППУ выполнено в виде двух трубок, верхней и нижней, внутри верхней трубки смонтированы боек, пружина и капсюльвоспламенитель, а нижняя трубка заполнена взрывчатым веществом и сообщена с верхней трубкой через замедлитель. При этом взрывчатое вещество отделено от наполнителя предохранительным контейнером. К тому же поперечное сечение основания верхней трубки уменьшено в месте контакта с пробкой и размещено под КВ. Перечисленные признаки необходимы и достаточны для решения поставленной задачи. То, что корпус выполнен в виде удлиненной колбы с обтюраторами, а рычаг смонтирован с возможностью его прохождения в отверстия с диаметром поперечного сечения корпуса с обтюратором - обеспечивает обтюрацию корпуса гранаты при отстреле, что позволяет расширить ее возможности запуска, т.к. граната может быть запущена как вручную так и с помощью различного рода ружейных приспособлений, что увеличивает дальность и прицельность попадания. То, что ППУ выполнено в виде двух трубок, верхней и нижней, внутри верхней трубки смонтированы боек, пружина и капсюльвоспламенитель, а нижняя трубка заполнена взрывчатым веществом и сообщена с верхней трубкой через замедлитель - обеспечивает упрощение ППУ и его надежность запуска. То, что взрывчатое вещество (ВВ) отделено от наполнителя предохранительным контейнером обеспечивает безопасное и длительное хранение гранаты в различных экстремальных условиях (повышенная температура, влажность, неблагоприятные погодные условия и т.п.), а также предохраняет от нежелательных химических реакций между ВВ и наполнителем. То, что поперечное сечение основания верхней трубки, уменьшено в месте контакта с пробкой и размещено под КВ - обеспечивает автоматическое отделение ППУ в первые моменты запуска гранаты. Таким образом корпус гранаты с наполнителем в дальнейшем продолжает полет и взрывается возле цели без ППУ, что значительно уменьшает вероятность травматизма правонарушителей и окружающих их лиц. На фиг.1 изображен общий вид гранаты, продольный разрез; на фиг.2 - то же, вид сверху. Газовая граната содержит корпус 1 в виде удлиненной колбы с обтюраторами 2. Внутри колбы размещены наполнитель 3 и ВВ 4, которое отделено от наполнителя предохранительным контейнером 5 и нижней трубкой 6. Горловину корпуса закрывает пробка 7, в которой смонтировано ППУ 8. Оно состоит из двух трубок, упомянутой выше ниже трубки 6 и верхней 9, в которой смонтированы КВ 10, боек 11 и пружина 12. Снаружи этой трубки смонтированы кольцо 13 и рычаг 14. Эта трубка имеет основание 15, поперечное сечение которого уменьшено в месте контакта с пробкой (для упрощения чертежа это сечение отдельно не показано). Верхняя и нижняя трубки сообщены через замедлитель 16. Работа гранаты осуществляется следующим образом. Снимают кольцо 13 и запускают гранату по намеченной цели вручную или с помощью ружейного приспособления. В начальный момент полета боек 11 освободившись от действия рычага 14 под действием пружины 12, ударяет по КВ 10. В результате чего в нижней части трубки 9 происходит возгорание пиротехнического состава, при этом основание 15 под действием высокой температуры и ударной волны размягчается и разрушается. Таким образом, верхняя трубка 9 с ее металлическими элементами 11, 12 и 14 отделяется в начальной стадии от корпуса гранаты. При этом процесс горения продолжается через сгораемый замедлитель 16. При его полном сгорании воспламеняется ВВ 4. Таким образом, происходит взрыв гранаты и образуется газопылевое облако, среда которого в зависимости от концентрации наполнителя 3 сковывает агрессивные действия правонарушителей и делает их на определенное время недееспособными. В качестве наполнителя 3 могут быть применены различные биологически активные вещества и их смеси (слезоточивого, раздражающего или др. действия). В зависимости от газопылевого облака в зоне воздействия и применяемого типа наполнителя правонарушители лишаются возможности совершать целенаправленные действия от нескольких минут до нескольких часов без вредных для их общего физического состояния последствий в дальнейшем. Таким образом, газовая граната, как она описана выше позволяет запускать ее как вручную, так и с помощью различных огнестрельных устройств, что увеличивает дальность и прицельность попадания, к тому же она безвредна для правонарушителей и может быть применена правоохранительными органами в необычных условиях при массовых беспорядках. Кроме того, применение заявляемой гранаты, резко сокращает время наведения порядка, а также уменьшает материальные и моральные потери в случае необдуманных, стихийных действий правонарушителей (крушение или поджег зданий, сооружений, автомобилей, избиение или забрасывание камнями сотрудников правоохранительных органов или противоборствующих лиц).
