Інструмент для деформування вісесиметричних виробів
Номер патенту: 24911
Опубліковано: 25.07.2007
Автори: Маковецький Андрій Володимирович, Маковецький Олександр Вікторович, Маковецький Володимир Володимирович
Формула / Реферат
Інструмент для деформування вісесиметричних виробів, що складається з ролика, встановленого на оправці, який відрізняється тим, що ролик виконаний у вигляді деформувального елемента, що складається з порожнистого кільця, встановленого на несучому диску.
Текст

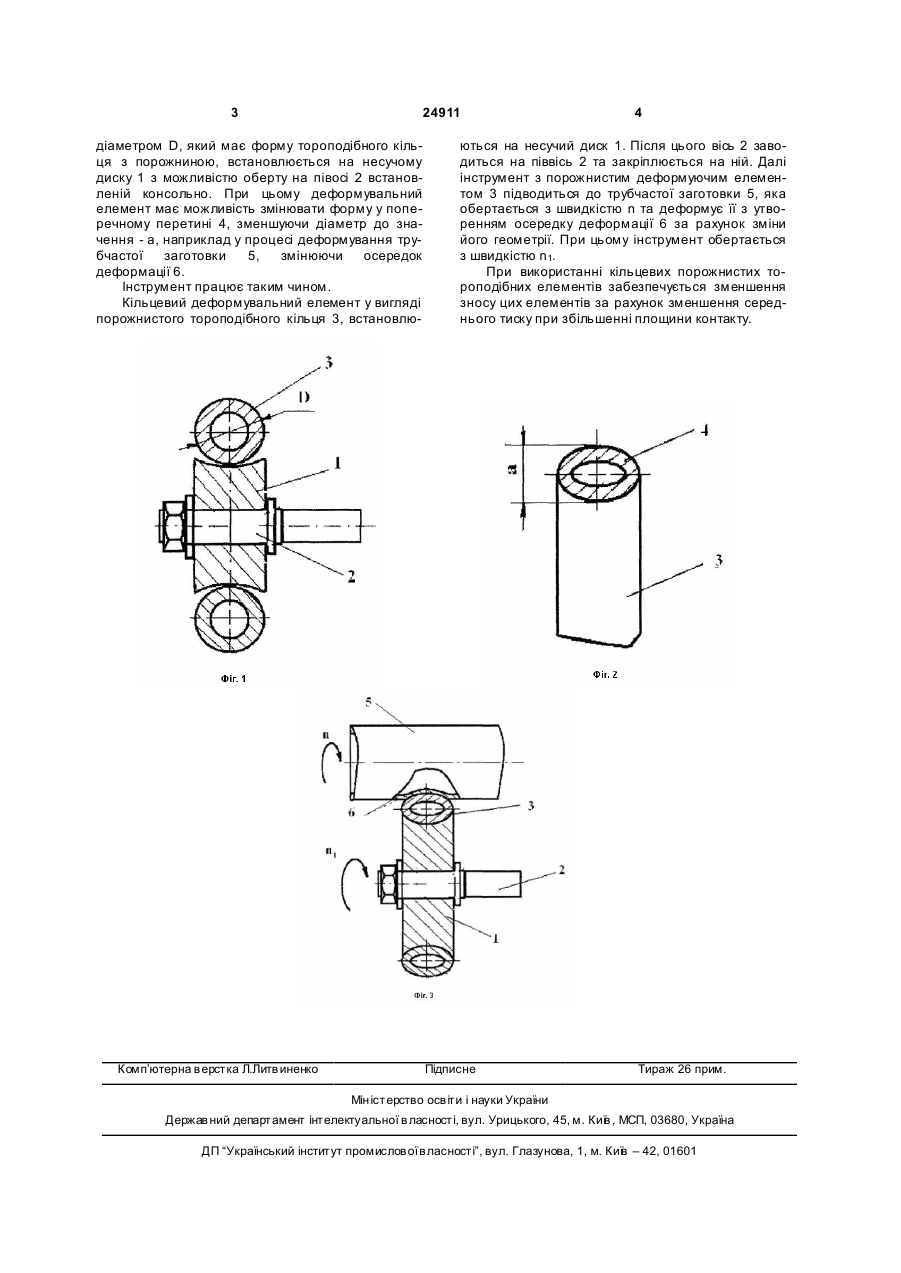

Інструмент для деформування вісесиметричних виробів, що складається з ролика, встановленого на оправці, який відрізняється тим, що ролик виконаний у вигляді деформувального елемента, що складається з порожнистого кільця, встановленого на несучому диску. (19) (21) u200612568 (22) 29.11.2006 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Маковецький Олександр Вікторович, Маковецький Володимир Володимирович, Маковецький Андрій Володимирович (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 24911 діаметром D, який має форму тороподібного кільця з порожниною, встановлюється на несучому диску 1 з можливістю оберту на півосі 2 встановленій консольно. При цьому деформувальний елемент має можливість змінювати форму у поперечному перетині 4, зменшуючи діаметр до значення - а, наприклад у процесі деформування трубчастої заготовки 5, змінюючи осередок деформації 6. Інструмент працює таким чином. Кільцевий деформувальний елемент у вигляді порожнистого тороподібного кільця 3, встановлю Комп’ютерна в ерстка Л.Литв иненко 4 ються на несучий диск 1. Після цього вісь 2 заводиться на піввісь 2 та закріплюється на ній. Далі інструмент з порожнистим деформуючим елементом 3 підводиться до трубчастої заготовки 5, яка обертається з швидкістю n та деформує її з утворенням осередку деформації 6 за рахунок зміни його геометрії. При цьому інструмент обертається з швидкістю n1. При використанні кільцевих порожнистих тороподібних елементів забезпечується зменшення зносу цих елементів за рахунок зменшення середнього тиску при збільшенні площини контакту. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTool for deformation of axial-symmetric articles
Автори англійськоюMakovetskyi Oleksandr Viktorovych, Makovetskyi Volodymyr Volodymyrovych, Makovetskyi Andrii Volodymyrovych
Назва патенту російськоюИнструмент для деформирования осесимметричных изделий
Автори російськоюМаковецкий Александр Викторович, Маковецкий Владимир Владимирович, Маковецкий Андрей Владимирович
МПК / Мітки
МПК: B21D 51/00
Мітки: виробів, інструмент, вісесиметричних, деформування
