Пристрій для деформування симетрично-осьових виробів
Номер патенту: 11986
Опубліковано: 16.01.2006
Автори: Шевелєв Олександр Іванович, Стрельников Віктор Григорович, Алімов Валерій Іванович
Формула / Реферат
Пристрій для деформування симетрично-осьових виробів, що містить волоку, встановлену між обоймами з поздовжніми канавками, нахиленими до твірної, який відрізняється тим, що канавки обойми, встановленої до волоки, утворені виступами з радіусами закруглень, меншими від радіусів закруглень заглибин.
Текст

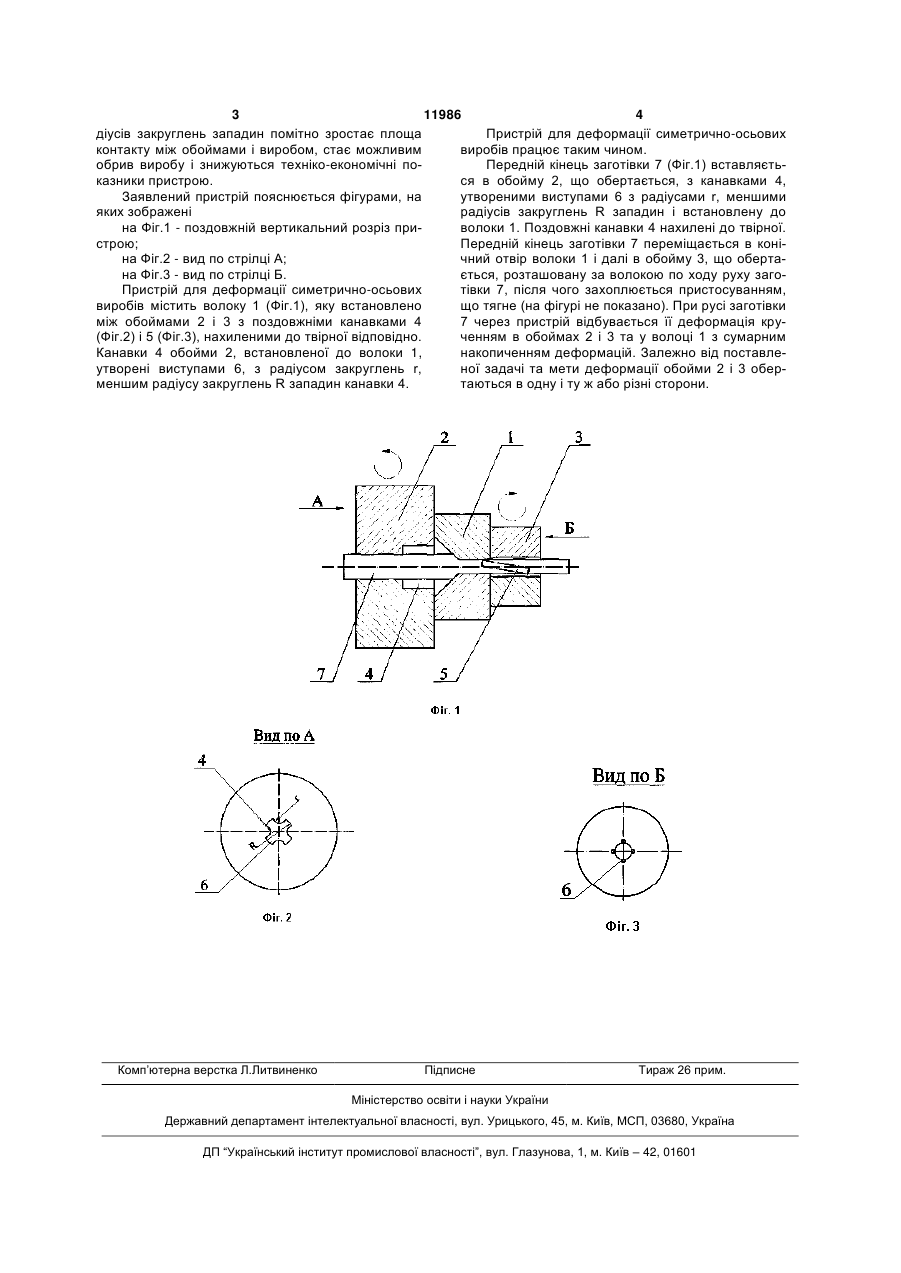

Пристрій для деформування симетричноосьових виробів, що містить волоку, встановлену між обоймами з поздовжніми канавками, нахиленими до твірної, який відрізняється тим, що канавки обойми, встановленої до волоки, утворені виступами з радіусами закруглень, меншими від рарадіусів закруглень заглибин. (19) (21) u200507135 (22) 18.07.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Алімов Валерій Іванович, Шевелєв Олександр Іванович, Стрельников Віктор Григорович (73) Донецький національний технічний університет 3 11986 4 діусів закруглень западин помітно зростає площа Пристрій для деформації симетрично-осьових контакту між обоймами і виробом, стає можливим виробів працює таким чином. обрив виробу і знижуються техніко-економічні поПередній кінець заготівки 7 (Фіг.1) вставляєтьказники пристрою. ся в обойму 2, що обертається, з канавками 4, Заявлений пристрій пояснюється фігурами, на утвореними виступами 6 з радіусами r, меншими яких зображені радіусів закруглень R западин і встановлену до на Фіг.1 - поздовжній вертикальний розріз приволоки 1. Поздовжні канавки 4 нахилені до твірної. строю; Передній кінець заготівки 7 переміщається в коніна Фіг.2 - вид по стрілці А; чний отвір волоки 1 і далі в обойму 3, що обертана Фіг.3 - вид по стрілці Б. ється, розташовану за волокою по ходу руху загоПристрій для деформації симетрично-осьових тівки 7, після чого захоплюється пристосуванням, виробів містить волоку 1 (Фіг.1), яку встановлено що тягне (на фігурі не показано). При русі заготівки між обоймами 2 і 3 з поздовжніми канавками 4 7 через пристрій відбувається її деформація кру(Фіг.2) і 5 (Фіг.3), нахиленими до твірної відповідно. ченням в обоймах 2 і 3 та у волоці 1 з сумарним Канавки 4 обойми 2, встановленої до волоки 1, накопиченням деформацій. Залежно від поставлеутворені виступами 6, з радіусом закруглень r, ної задачі та мети деформації обойми 2 і 3 оберменшим радіусу закруглень R западин канавки 4. таються в одну і ту ж або різні сторони. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for deformation of symmetrical-axial articles
Автори англійськоюAlimov Valerii Ivanovych, Sheveliev Oleksandr Ivanovych
Назва патенту російськоюУстройство для деформирования симметрично-осевых изделий
Автори російськоюАлимов Валерий Иванович, Шевелев Александр Иванович
МПК / Мітки
МПК: B21C 1/00
Мітки: пристрій, симетрично-осьових, деформування, виробів
