Спосіб формування порожнистих виробів
Номер патенту: 4126
Опубліковано: 17.01.2005
Автори: Маковецький Олександр Вікторович, Маковецький Володимир Вікторович, Чередніченко Віктор Іванович
Формула / Реферат
1. Спосіб формування порожнистих виробів шляхом формування заготовок трубчастого типу на оправці, який відрізняється тим, що оболонку виконано в вигляді заготовки обичайки трубчастого типу, в яку заведено оправку.
2. Спосіб за п. 1, який відрізняється тим, що ділянку, яка попередньо підігріта до температури деформування, обробляють давильним інструментом, що підходить до оболонки до зіткнення з нею, а потім в радіальному напрямку деформує оболонку на відстань w, що є граничною для цієї заготовки.
3. Спосіб за п. 1, який відрізняється тим, що інструмент робить повздовжній рух в напрямку осі обичайки до зіткнення з торцем оправки, на відстань не менш як x≤w+b, де b - товщина ролика.
4. Спосіб за п. 1, який відрізняється тим, що у випадку, коли довжина ділянки, яку треба сформувати, більша ніж x≤w+b, то інструмент переміщується знову на величину х, при попередньому встановленні на відстань х оправки.
5. Спосіб за п. 1, який відрізняється тим, що для збільшення глибини заглиблення, що формується за рахунок проходу інструмента, він повертається в вихідне положення.
6. Спосіб за п. 1, який відрізняється тим, що інструмент заглиблюється на відстань, не більшу ніж припустима w і переміщається на відстань х, яка необхідна для виготовлення ділянки без обмеження, при цьому оправка знаходиться в крайньому положенні в кінці ділянки.
7. Спосіб за п. 1, який відрізняється тим, що деформування можливо реалізувати, застосовуючи кілька роликів з одночасним деформуванням однакових ділянок поверхні, при цьому ролики розміщують на відстані, відповідній довжині ділянки, включаючи ширину інструмента.
Текст

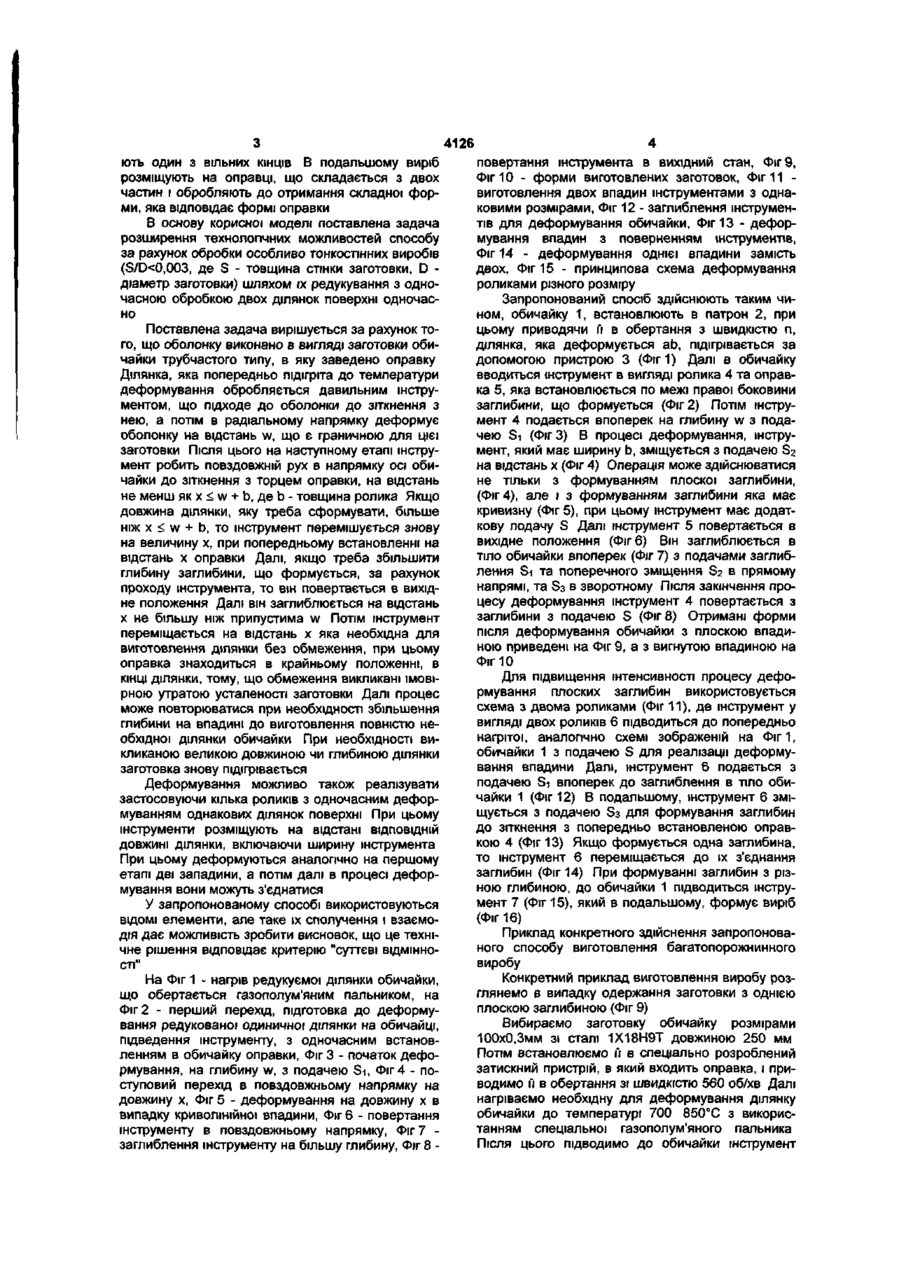

1 Спосіб формування порожнистих виробів шляхом формування заготовок трубчастого типу на оправці, який відрізняється тим, що оболонку виконано в вигляді заготовки обичайки трубчастого типу, в яку заведено оправку 2 Спосіб за п 1, який відрізняється тим, що ділянку, яка попередньо підігріта до температури деформування, обробляють давильним інструментом, що підходить до оболонки до зіткнення з нею, а потім в радіальному напрямку деформує оболонку на відстань w, що є граничною для цієї заготовки 3 Спосіб за п 1, який відрізняється тим, що ін Корисна модель стосується технологи виготовлення особливо тонкостінних оболонок обичайок спеціально підготовлених до деформування Він може бути використаним для одержання ємностей різного типу, термосів, багатопорожнинних оболонок, спеціалізованих інструментів чашкового типу, та ряду інших виробів Відомий спосіб деформування тонкостінних оболонок інструментом типу ролика (див Н А Макаровец и др Опыт внедрения технологических процессов ротационной вытяжки цилиндрических деталей Кузнечн штамп, пр-во №8 2002 С 24-28), який передбачає використання для деформування тонкостінних циліндричних деталей з ЗОВНІШНІМИ та внутрішніми стовщеннями з різних матеріалів на спеціалізованому обладнанні Схема заснована на використанні розділення осередку деформації Але технологічні можли струмент робить повздовжній рух в напрямку осі обичайки до зіткнення з торцем оправки, на відстань не менш як x
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for formation of hollow articles
Автори англійськоюMakovetskyi Oleksandr Viktorovych
Назва патенту російськоюСпособ формования полых изделий
Автори російськоюМаковецкий Александр Викторович
МПК / Мітки
МПК: B21D 22/00
Мітки: формування, спосіб, порожнистих, виробів
