Пристрій для керування якісними показниками колоїдно-дисперсних систем

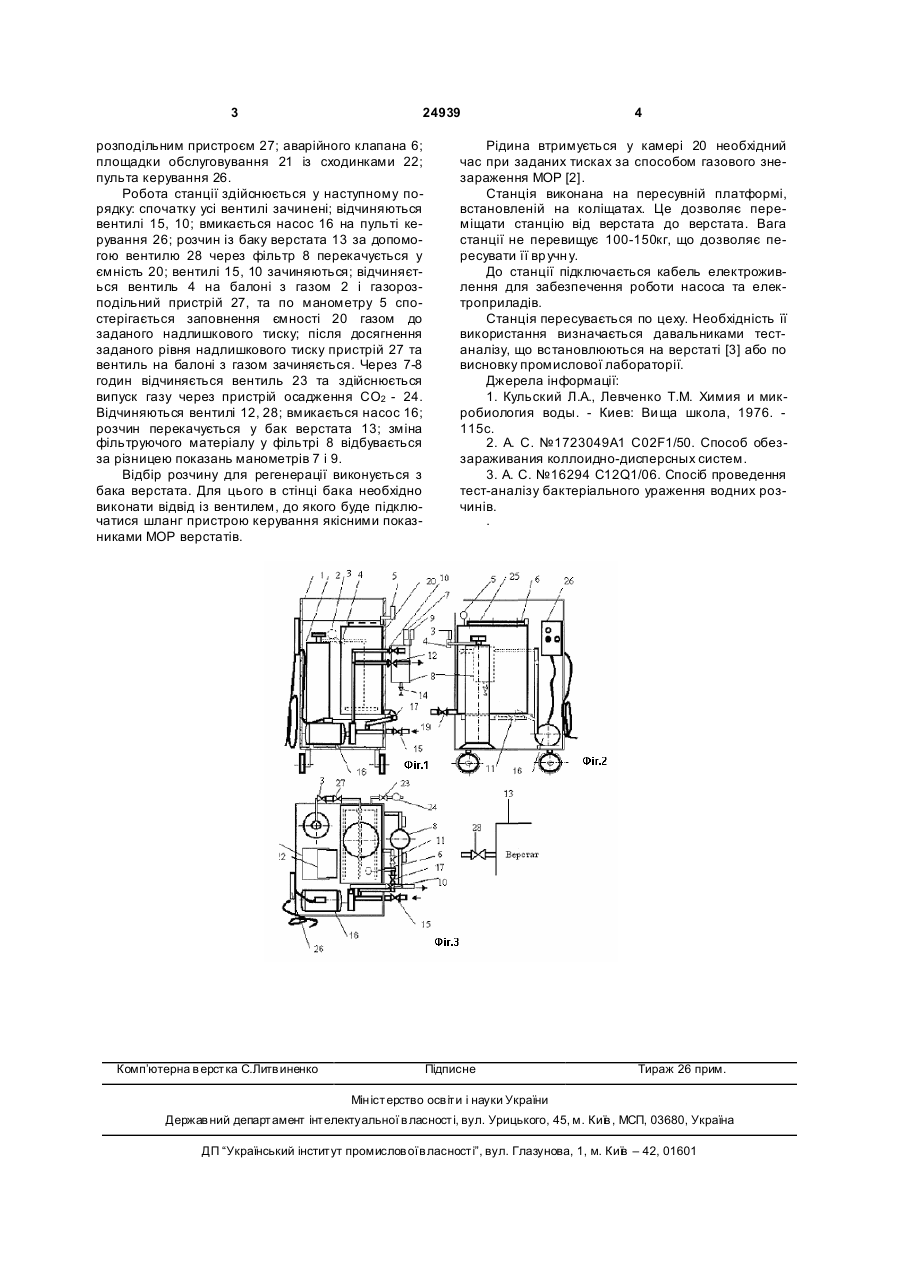

Пристрій для керування якісними показниками колоїдно-дисперсних систем, що містить приймальну камеру знезараження з вуглекислим газом, електронасос з електродвигуном, манометри, вентилі, трубопроводи, газопроводи з газорозподільним пристроєм, який відрізняється тим, що вхідний трубопровід додатково оснащений фільтром, а пристрій розташований на єдиній пересувній платформі. (19) (21) u200700193 (22) 09.01.2007 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Березуцький В'ячеслав Володимирович, Березуцький Ігор В'ячеславович, Устинова Наталія Дмитрівна (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 24939 розподільним пристроєм 27; аварійного клапана 6; площадки обслуговування 21 із сходинками 22; пульта керування 26. Робота станції здійснюється у наступному порядку: спочатку усі вентилі зачинені; відчиняються вентилі 15, 10; вмикається насос 16 на пульті керування 26; розчин із баку верстата 13 за допомогою вентилю 28 через фільтр 8 перекачується у ємність 20; вентилі 15, 10 зачиняються; відчиняється вентиль 4 на балоні з газом 2 і газорозподільний пристрій 27, та по манометру 5 спостерігається заповнення ємності 20 газом до заданого надлишкового тиску; після досягнення заданого рівня надлишкового тиску пристрій 27 та вентиль на балоні з газом зачиняється. Через 7-8 годин відчиняється вентиль 23 та здійснюється випуск газу через пристрій осадження СО2 - 24. Відчиняються вентилі 12, 28; вмикається насос 16; розчин перекачується у бак верстата 13; зміна фільтруючого матеріалу у фільтрі 8 відбувається за різницею показань манометрів 7 і 9. Відбір розчину для регенерації виконується з бака верстата. Для цього в стінці бака необхідно виконати відвід із вентилем, до якого буде підключатися шланг пристрою керування якісними показниками МОР верстатів. Комп’ютерна в ерстка C.Литв иненко 4 Рідина втримується у камері 20 необхідний час при заданих тисках за способом газового знезараження МОР [2]. Станція виконана на пересувній платформі, встановленій на коліщатах. Це дозволяє переміщати станцію від верстата до верстата. Вага станції не перевищує 100-150кг, що дозволяє пересувати її вр учн у. До станції підключається кабель електроживлення для забезпечення роботи насоса та електроприладів. Станція пересувається по цеху. Необхідність її використання визначається давальниками тестаналізу, що встановлюються на верстаті [3] або по висновку промислової лабораторії. Джерела інформації: 1. Кульский Л.А., Левченко Т.М. Химия и микробиология воды. - Киев: Ви ща школа, 1976. 115с. 2. А. С. №1723049А1 С02F1/50. Способ обеззараживания коллоидно-дисперсных систем. 3. А. С. №16294 С12Q1/06. Спосіб проведення тест-аналізу бактеріального ураження водних розчинів. . Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
