Спосіб виготовлення електромагнітного екрана

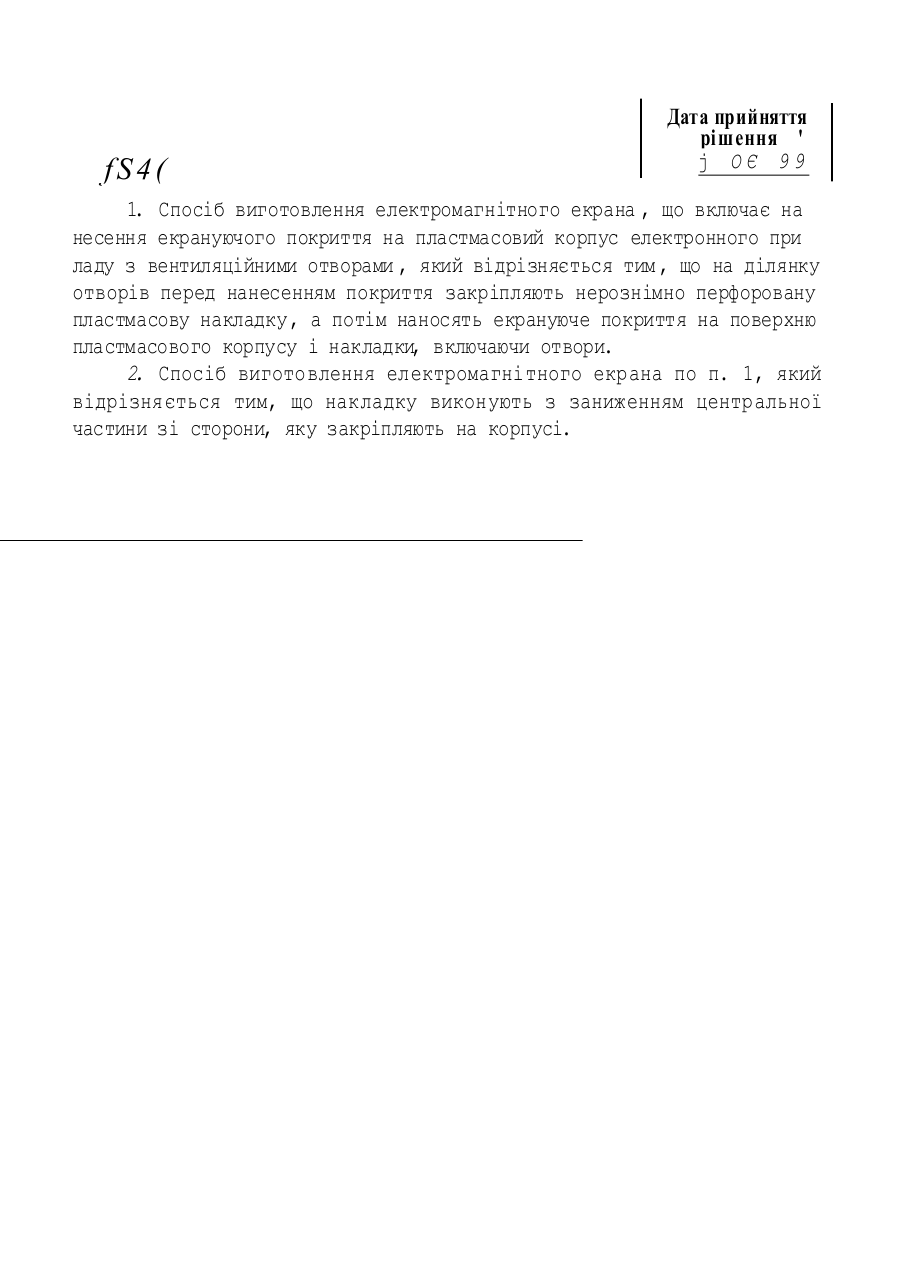

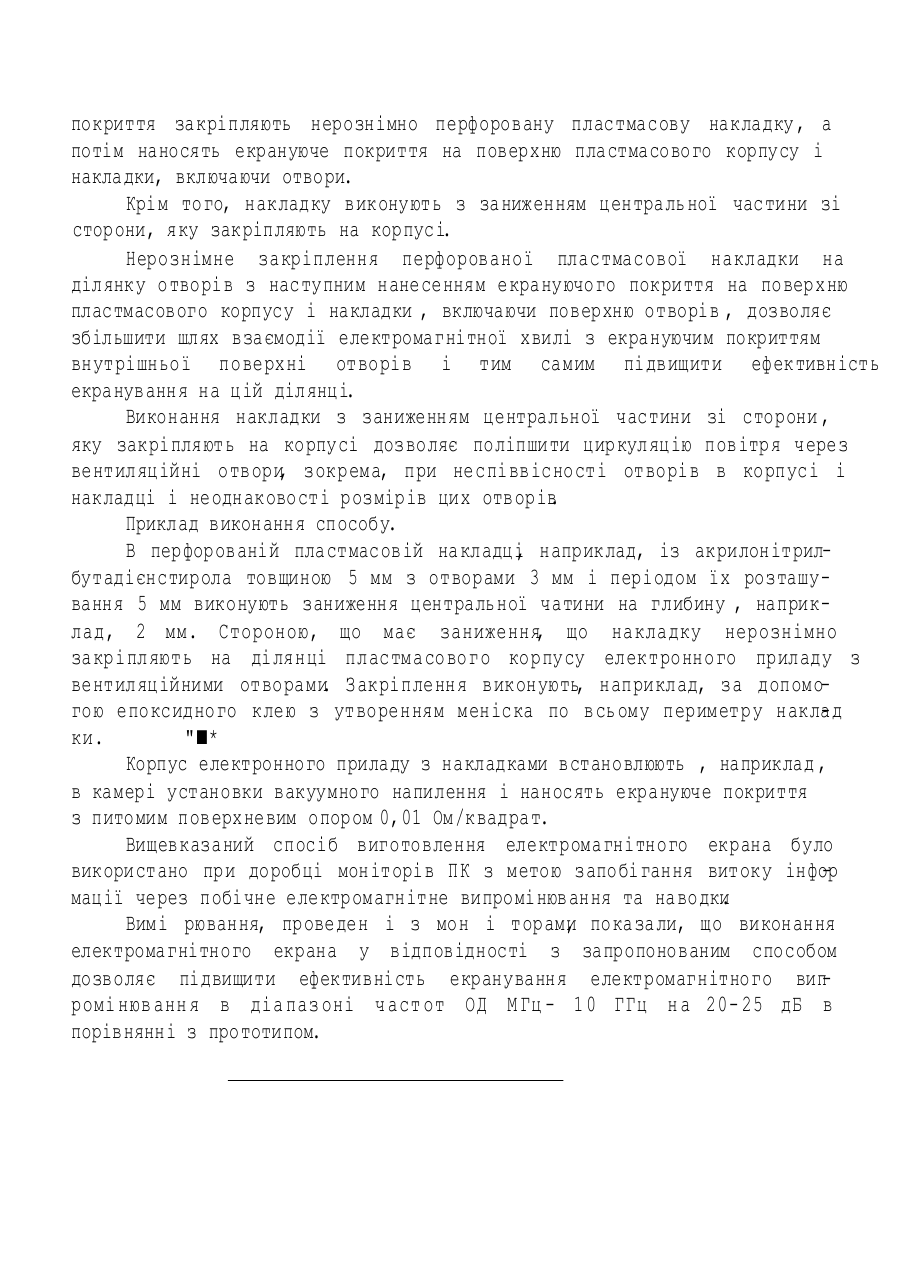

t МІЖ H 05K 9/00 СПОСІБ ВИГОТОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЕКРАНА Винахід належить до галузі радіотехніки і може бути використаний для екранування телекомунікаційної та комп'ютерної техніки, в першу чергу для доробки персональних комп'ютерів з метою захисту інформації , підвищення електромагнітної сумісності та екологічної безпеки . Відомо спосіб виготовлення електромагнітного екрана персонального комп'ютера (ПК), що включає нанесення екрануючого покриття у вигляді смуг із алюмінієвої фольги на поверхню пластмасового корпуса (див. , напр. , Пат. США N 5134245, кл. Н 05К 9/00, 1994). Недоліком цього способу є низька ефективність і вузький частотний діапазон екранування електромагнітного випромінювання , що обумовлено нещільністю екрана на стиках смуг. Відомо також спосіб виготовлення електромагнітного екрана, що включає нанесення тонкоплівкового екрануючого покриття із алюмінію на пластмасовий корпус електронного приладу з вентиляційними отворами (див., напр., Electr. Anz. ,1989, 42, S. 62-64). Недоліком цього способу є низька ефективність екранування елект ромагнітного випромінювання, обумовлена витоком електромагнітного вип ромінювання через вентиляційні отвори. Найбільш близьким за технічною суттю до запропонованого є спосіб виготовлення електромагнітного екрана що включає нанесення екрануючого , покриття на пластмасовий корпус електронного приладу з вентиляційними отворами (Бизнес и безопасность, 1998, N 6, с. 22-23). Недоліком цього способу виготовлення електромагнітного екрана є недостатня ефективність екранування електромагнітного випромінювання , що пов'язано з його витоком через ділянку вентиляційних отворів особ, ливо на високих частотах. В основу винаходу поставлено задачу удосконалити спосіб виготов лення електромагнітного екрана шляхом уведення нових технологічних операцій і нової послідовності їх виконання чим забезпечити підвищення , ефективності екранування електромагнітного випромінювання в широкому діапазоні частот. Поставлена задача вирішується тим, що згідно з запропонованим способом виготовлення електромагнітного екрана , що включає нанесення екрануючого покриття на пластмасовий корпус електронного приладу з вентиляційними отворами , на ділянку отворів корпусу перед нанесенням покриття закріпляють нерознімно перфоровану пластмасову накладку, а потім наносять екрануюче покриття на поверхню пластмасового корпусу і накладки, включаючи отвори. Крім того, накладку виконують з заниженням центральної частини зі сторони, яку закріпляють на корпусі. Нерознімне закріплення перфорованої пластмасової накладки на ділянку отворів з наступним нанесенням екрануючого покриття на поверхню пластмасового корпусу і накладки , включаючи поверхню отворів , дозволяє збільшити шлях взаємодії електромагнітної хвилі з екрануючим покриттям внутрішньої поверхні отворів і тим самим підвищити ефективність екранування на цій ділянці. Виконання накладки з заниженням центральної частини зі сторони , яку закріпляють на корпусі дозволяє поліпшити циркуляцію повітря через вентиляційні отвори зокрема, при неспіввісності отворів в корпусі і , накладці і неоднаковості розмірів цих отворів . Приклад виконання способу. В перфорованій пластмасовій накладці наприклад, із акрилонітрил, бутадієнстирола товщиною 5 мм з отворами 3 мм і періодом їх розташування 5 мм виконують заниження центральної чатини на глибину , наприклад, 2 мм. Стороною, що має заниження, що накладку нерознімно закріпляють на ділянці пластмасового корпусу електронного приладу з вентиляційними отворами Закріплення виконують, наприклад, за допомо. гою епоксидного клею з утворенням меніска по всьому периметру наклад ки. " * Корпус електронного приладу з накладками встановлюють , наприклад , в камері установки вакуумного напилення і наносять екрануюче покриття з питомим поверхневим опором 0,01 Ом/квадрат. Вищевказаний спосіб виготовлення електромагнітного екрана було використано при доробці моніторів ПК з метою запобігання витоку інфор мації через побічне електромагнітне випромінювання та наводки . Вимі рювання, проведен і з мон і торами показали, що виконання , електромагнітного екрана у відповідності з запропонованим способом дозволяє підвищити ефективність екранування електромагнітного вип ромі нюв анн я в діа паз оні ч аст от ОД М Гц - 1 0 ГГц н а 20- 25 дБ в порівнянні з прототипом. fS4( Дата прийняття рішення ' j ОЄ 99 1. Спосіб виготовлення електромагнітного екрана , що включає на несення екрануючого покриття на пластмасовий корпус електронного при ладу з вентиляційними отворами , який відрізняється тим , що на ділянку отворів перед нанесенням покриття закріпляють нерознімно перфоровану пластмасову накладку, а потім наносять екрануюче покриття на поверхню пластмасового корпусу і накладки, включаючи отвори. 2. Спосіб виготовлення електромагнітного екрана по п. 1, який відрізняється тим, що накладку виконують з заниженням центральної частини зі сторони, яку закріпляють на корпусі.
