Спосіб будівництва водойм в нестійких грунтах

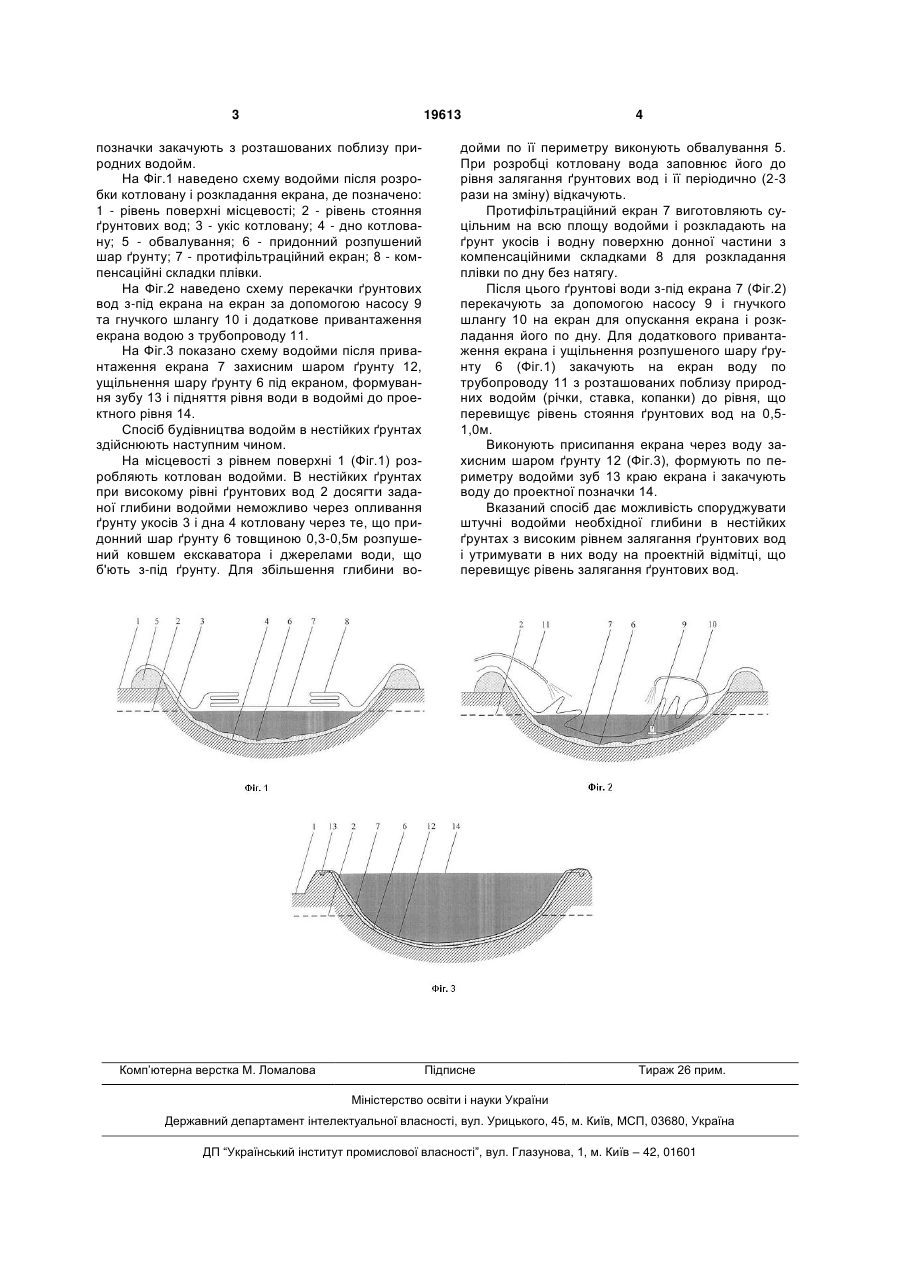

Спосіб будівництва водойм в нестійких ґрунтах, переважно при високому рівні залягання ґрунтових вод, що включає відриття котловану водойми, відсипання обвалування по периметру 3 19613 позначки закачують з розташованих поблизу природних водойм. На Фіг.1 наведено схему водойми після розробки котловану і розкладання екрана, де позначено: 1 - рівень поверхні місцевості; 2 - рівень стояння ґрунтових вод; 3 - укіс котловану; 4 - дно котловану; 5 - обвалування; 6 - придонний розпушений шар ґрунту; 7 - протифільтраційний екран; 8 - компенсаційні складки плівки. На Фіг.2 наведено схему перекачки ґрунтових вод з-під екрана на екран за допомогою насосу 9 та гнучкого шлангу 10 і додаткове привантаження екрана водою з трубопроводу 11. На Фіг.3 показано схему водойми після привантаження екрана 7 захисним шаром ґрунту 12, ущільнення шару ґрунту 6 під екраном, формування зубу 13 і підняття рівня води в водоймі до проектного рівня 14. Спосіб будівництва водойм в нестійких ґрунтах здійснюють наступним чином. На місцевості з рівнем поверхні 1 (Фіг.1) розробляють котлован водойми. В нестійких ґрунтах при високому рівні ґрунтових вод 2 досягти заданої глибини водойми неможливо через опливання ґрунту укосів 3 і дна 4 котловану через те, що придонний шар ґрунту 6 товщиною 0,3-0,5м розпушений ковшем екскаватора і джерелами води, що б'ють з-під ґрунту. Для збільшення глибини во Комп’ютерна верстка М. Ломалова 4 дойми по її периметру виконують обвалування 5. При розробці котловану вода заповнює його до рівня залягання ґрунтових вод і її періодично (2-3 рази на зміну) відкачують. Протифільтраційний екран 7 виготовляють суцільним на всю площу водойми і розкладають на ґрунт укосів і водну поверхню донної частини з компенсаційними складками 8 для розкладання плівки по дну без натягу. Після цього ґрунтові води з-під екрана 7 (Фіг.2) перекачують за допомогою насосу 9 і гнучкого шлангу 10 на екран для опускання екрана і розкладання його по дну. Для додаткового привантаження екрана і ущільнення розпушеного шару ґрунту 6 (Фіг.1) закачують на екран воду по трубопроводу 11 з розташованих поблизу природних водойм (річки, ставка, копанки) до рівня, що перевищує рівень стояння ґрунтових вод на 0,51,0м. Виконують присипання екрана через воду захисним шаром ґрунту 12 (Фіг.3), формують по периметру водойми зуб 13 краю екрана і закачують воду до проектної позначки 14. Вказаний спосіб дає можливість споруджувати штучні водойми необхідної глибини в нестійких ґрунтах з високим рівнем залягання ґрунтових вод і утримувати в них воду на проектній відмітці, що перевищує рівень залягання ґрунтових вод. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
