Роторна машина для виготовлення заклепок

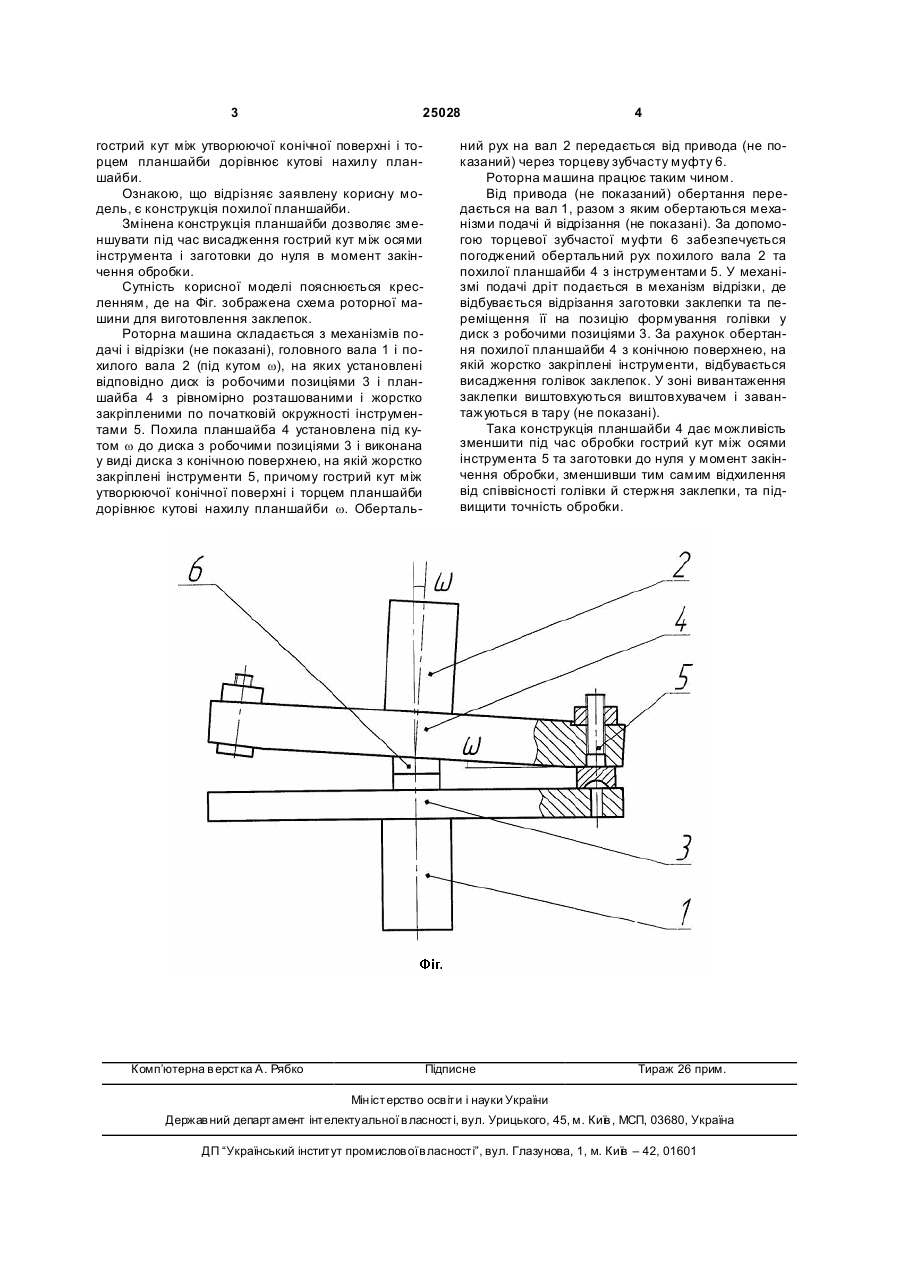

Роторна машина для виготовлення заклепок, що містить похилу планшайбу з рівномірно розташованими і жорстко закріпленими по її початковій окружності інструментами, яка відрізняється тим, що похила планшайба виконана у вигляді диска з конічною поверхнею, на якій жорстко закріплені інструменти, причому гострий кут між твірною конічної поверхні і торцем планшайби дорівнює куту нахилу планшайби. (19) (21) u200702358 (22) 05.03.2007 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Чернишев Євген Олександрович, Ми хайлов Олександр Миколайович, Фенік Леонід Миколайович, Мишов Максим Сергійович (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 25028 гострий кут між утворюючої конічної поверхні і торцем планшайби дорівнює кутові нахилу планшайби. Ознакою, що відрізняє заявлену корисну модель, є конструкція похилої планшайби. Змінена конструкція планшайби дозволяє зменшувати під час висадження гострий кут між осями інструмента і заготовки до нуля в момент закінчення обробки. Сутність корисної моделі пояснюється кресленням, де на Фіг. зображена схема роторної машини для виготовлення заклепок. Роторна машина складається з механізмів подачі і відрізки (не показані), головного вала 1 і похилого вала 2 (під кутом w), на яких установлені відповідно диск із робочими позиціями 3 і планшайба 4 з рівномірно розташованими і жорстко закріпленими по початковій окружності інструментами 5. Похила планшайба 4 установлена під кутом w до диска з робочими позиціями 3 і виконана у виді диска з конічною поверхнею, на якій жорстко закріплені інструменти 5, причому гострий кут між утворюючої конічної поверхні і торцем планшайби дорівнює кутові нахилу планшайби w. Оберталь Комп’ютерна в ерстка А. Рябко 4 ний рух на вал 2 передається від привода (не показаний) через торцеву зубчасту муфту 6. Роторна машина працює таким чином. Від привода (не показаний) обертання передається на вал 1, разом з яким обертаються механізми подачі й відрізання (не показані). За допомогою торцевої зубчастої муфти 6 забезпечується погоджений обертальний рух похилого вала 2 та похилої планшайби 4 з інструментами 5. У механізмі подачі дріт подається в механізм відрізки, де відбувається відрізання заготовки заклепки та переміщення її на позицію формування голівки у диск з робочими позиціями 3. За рахунок обертання похилої планшайби 4 з конічною поверхнею, на якій жорстко закріплені інструменти, відбувається висадження голівок заклепок. У зоні вивантаження заклепки виштовхуються виштовхувачем і завантажуються в тару (не показані). Така конструкція планшайби 4 дає можливість зменшити під час обробки гострий кут між осями інструмента 5 та заготовки до нуля у момент закінчення обробки, зменшивши тим самим відхилення від співвісності голівки й стержня заклепки, та підвищити точність обробки. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
