Роторна об’ємна машина

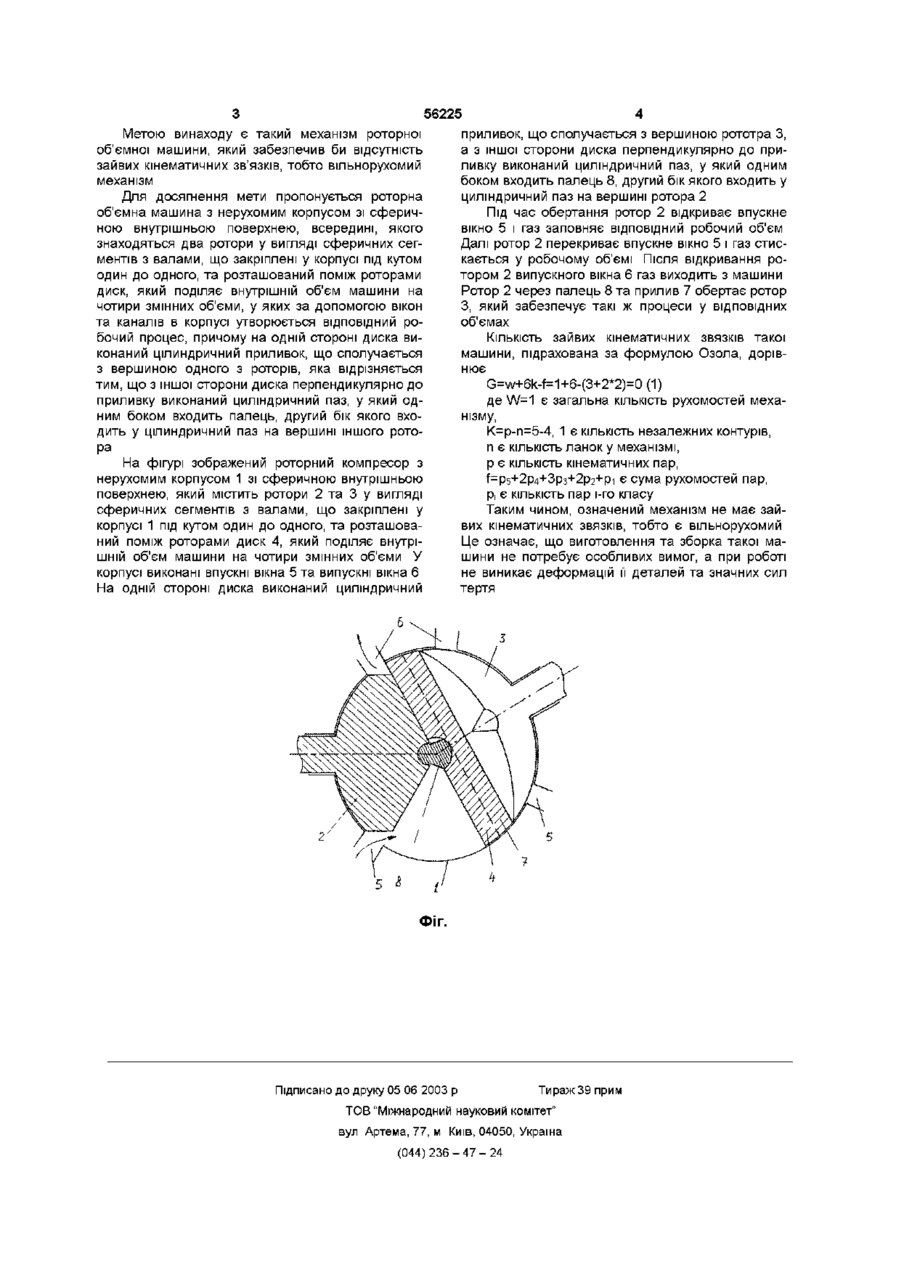

Роторна об'ємна машина, що має нерухомий корпус з сферичною внутрішньо поверхнею, всередині якого знаходяться два ротори у вигляді сферичних сегментів з валами, які закріплені у Винахід відноситься до об'ємних машин з роторним механізмом і може використовуватись як гідронасос чи гідромотор, компресор чи пневмомашина або як двигун внутрішнього сгоряння Відома газова машина (патент США №4631011 від 23 12 1986р), яка складається з рухомого корпусу з сферичною внутрішньою поверхнею, дисковою мембраною посередені та двома діаметрально протилежними отворами, через які в середену корпусу проходять два вали, що закінчуються роторами у вигляді сферичних сегментів, а зовні вони розташовані в станині під кутом один до одного, до того ж від валів виходять виделки, що утримують корпус таким чином, що дискова мембрана розташована між роторами, причому виделка та ротор на кожному з валів розташовані в одній площині, а між собою вони розгорнуті перпендикулярно Ротори утворюють з корпусом та мембраною чотири змінних робочих об'єми За допомогою золотників, розташованих в роторах, та каналів у валах, роторах та мембрані, у цих об'ємах організується робочий процес, на протязі якого робочі об'єми сполучаються між собою У машини, виконаної за приведеною схемою, багато недоліків По-перше, рухомий корпус машини потрібно захищати від пошкоджень додатковим кожухом По-друге, технологічно важко виготовити вал поєднано з ротором та виделкою, розташувати золотники в роторах, а ротори в корпусі По-третє, консольно закріплені вали визнають значні навантаження Проте найголовнішим корпусі під кутом один до одного, та розташований поміж роторами диск, який поділяє внутрішній об'єм машини на чотири ЗМІННІ об'єми, у яких за допомогою виконаних у корпусі вікон та каналів утворюється ВІДПОВІДНИЙ до призначення робочий процес, причому на одній поверхні диска виконаний приливок, який сполучається з вершиною одного з роторів, яка відрізняється тим, що диск зв'язаний з іншим ротором через палець, який входить в циліндричні пази на диску та роторі, причому паз на диску виконаний перпендикулярно приливку недоліком є наявність зайвих кінематичних зв'язків, КІЛЬКІСТЬ ЯКИХ досягає 13 за формулою Озола Це накладає надзвичайно високі вимоги до точності виготовлення та зборки машини, а також може привести до значних сил тертя та деформації під час її роботи Таким чином, запропонована схема має лише теоретичне значення Значно більший практичний інтерес викликає схема Соколова Г А (журнал "Изобретатель и рационализатор" №1 1971 р ), за якою була виконана діюча модель двигуна Двигун має нерухомий корпус зі внутрішньою сферичною поверхнею, впускним, випускним та перепускним каналами, розташовані всередені два ротори у вигляді сферичних сегментів з валами, що закріплені в корпусі під кутом один до одного, та розташований поміж роторами диск з приливами, які сполучаються з вершинами роторів так, що останні розгорнуті перпендикулярно один до одного Ротори та диск поділяють порожнину корпусу на чотири ЗМІННІ об'єми, які попарно сполучаються між собою та зовнішньою середою за допомогою каналів, реалізуючи робочий цикл Камера згоряння розташована в корпусі або роторі з гарячої сторони Технологічно цей двигун простіший за попередню машину у нього корпус нерухомий, вали зазнають менші навантаження в наслідок того, що закріплені безпосередньо в корпусі Газорозподіл виконується взаємодією роторів з вікнами та каналами в корпусі двигуна КІЛЬКІСТЬ зайвих кінематичних звязків у механізмі такого двигуна дорівнює З О ю (О ю 56225 Метою винаходу є такий механізм роторної приливок, що сполучається з вершиною рототра З, об'ємної машини, який забезпечив би відсутність а з іншої сторони диска перпендикулярно до призайвих кінематичних зв'язків, тобто вільнорухомий ливку виконаний циліндричний паз, у який одним механізм боком входить палець 8, другий бік якого входить у циліндричний паз на вершині ротора 2 Для досягнення мети пропонується роторна об'ємна машина з нерухомим корпусом зі сферичПід час обертання ротор 2 відкриває впускне ною внутрішньою поверхнею, всередині, якого вікно 5 і газ заповняє ВІДПОВІДНИЙ робочий об'єм знаходяться два ротори у вигляді сферичних сегДалі ротор 2 перекриває впускне вікно 5 і газ стисментів з валами, що закріплені у корпусі під кутом кається у робочому об'ємі Після відкривання роодин до одного, та розташований поміж роторами тором 2 випускного вікна 6 газ виходить з машини диск, який поділяє внутрішній об'єм машини на Ротор 2 через палець 8 та прилив 7 обертає ротор чотири змінних об'єми, у яких за допомогою вікон З, який забезпечує такі ж процеси у ВІДПОВІДНИХ та каналів в корпусі утворюється ВІДПОВІДНИЙ рооб'ємах бочий процес, причому на одній стороні диска виКІЛЬКІСТЬ зайвих кінематичних звязків такої конаний цілиндричний приливок, що сполучається машини, підрахована за формулою Озола, дорівз вершиною одного з роторів, яка відрізняється нює тим, що з іншої сторони диска перпендикулярно до G=w+6k-f=1+6-(3+2*2)=0 (1) приливку виконаний циліндричний паз, у який одде W=1 є загальна КІЛЬКІСТЬ рухомостей механим боком входить палець, другий бік якого вхонізму, дить у цілиндричний паз на вершині іншого ротоК=р-п=5-4, 1 є КІЛЬКІСТЬ незалежних контурів, ра п є КІЛЬКІСТЬ ланок у механізмі, На фігурі зображений роторний компресор з нерухомим корпусом 1 зі сферичною внутрішньою поверхнею, який містить ротори 2 та 3 у вигляді сферичних сегментів з валами, що закріплені у корпусі 1 під кутом один до одного, та розташований поміж роторами диск 4, який поділяє внутрішній об'єм машини на чотири змінних об'єми У корпусі виконані впускні вікна 5 та випускні вікна 6 На одній стороні диска виконаний циліндричний р є КІЛЬКІСТЬ кінематичних пар, f=P5+2p4+3p3+2p2+pi є сума рухомостей пар, p. є КІЛЬКІСТЬ пар і-го класу Таким чином, означений механізм не має зайвих кінематичних звязків, тобто є вільнорухомий Це означає, що виготовлення та зборка такої машини не потребує особливих вимог, а при роботі не виникає деформацій її деталей та значних сил тертя ФІГ. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
