Сферично-роторна машина
Номер патенту: 76193
Опубліковано: 17.07.2006
Автори: Скрипець Григорій Зеновійович, Скрипець Зеновій Іванович
Формула / Реферат
Сферично-роторна машина, що містить вільнорухоме ядро у її центрі, поршні між ядром і внутрішньою поверхнею її сферичного корпусу, що має отвори для впуску робочого тіла у робочі камери змінного об’єму і його випуску, та непаралельні вали, що забезпечують синхронне обертання поршнів, яка відрізняється тим, що кожен з поршнів утворений концентричною конічною зрізаною з вершини поверхнею між двома рівновеликими сферичними поверхнями, які прилягають до ядра та корпуса, жорстко з’єднаний з валом та має радіальні повздовжні відносно вала прорізі, в які встановлені, попарно з’єднані радіальними шарнірами, плоскі лопатки, що розділяють щілину між конічними поверхнями поршнів, ядром і корпусом на робочі камери.
Текст

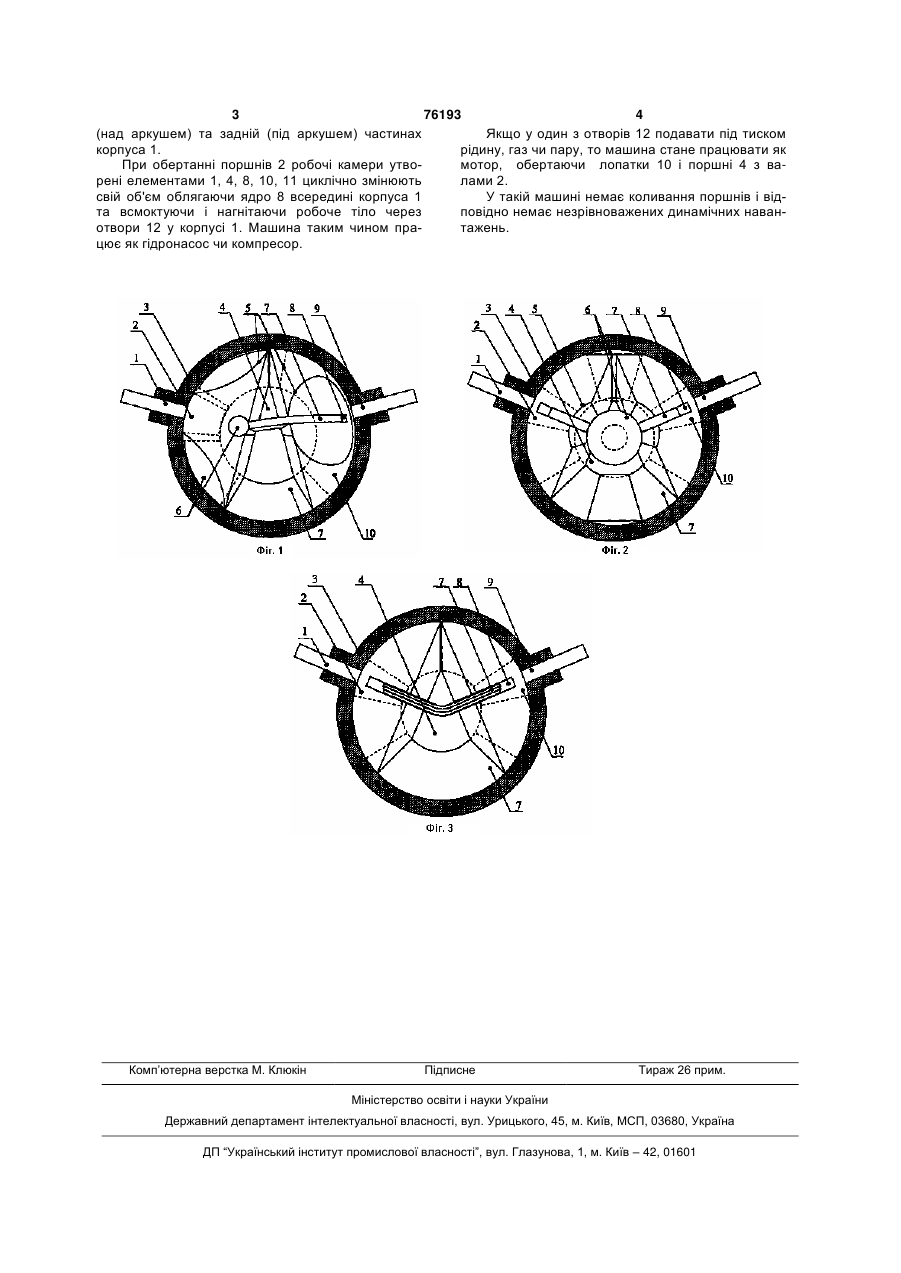

Сферично-роторна машина, що містить вільнорухоме ядро у її центрі, поршні між ядром і внутрішньою поверхнею її сферичного корпусу, що 3 76193 4 (над аркушем) та задній (під аркушем) частинах Якщо у один з отворів 12 подавати під тиском корпуса 1. рідину, газ чи пару, то машина стане працювати як При обертанні поршнів 2 робочі камери утвомотор, обертаючи лопатки 10 і поршні 4 з варені елементами 1, 4, 8, 10, 11 циклічно змінюють лами 2. свій об'єм облягаючи ядро 8 всередині корпуса 1 У такій машині немає коливання поршнів і відта всмоктуючи і нагнітаючи робоче тіло через повідно немає незрівноважених динамічних наванотвори 12 у корпусі 1. Машина таким чином пратажень. цює як гідронасос чи компресор. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpherical-rotor machine
Автори англійськоюSkrypets Zenovii Ivanovych, Skrypets Hryhorii Zenoviiovych
Назва патенту російськоюСферически-роторная машина
Автори російськоюСкрипец Зеновий Иванович, Скрипец Григорий Зеновиевич
МПК / Мітки
МПК: F02B 53/00, F02B 75/12
Мітки: машина, сферично-роторна
