Бальнеологічна ванна “астра -1″

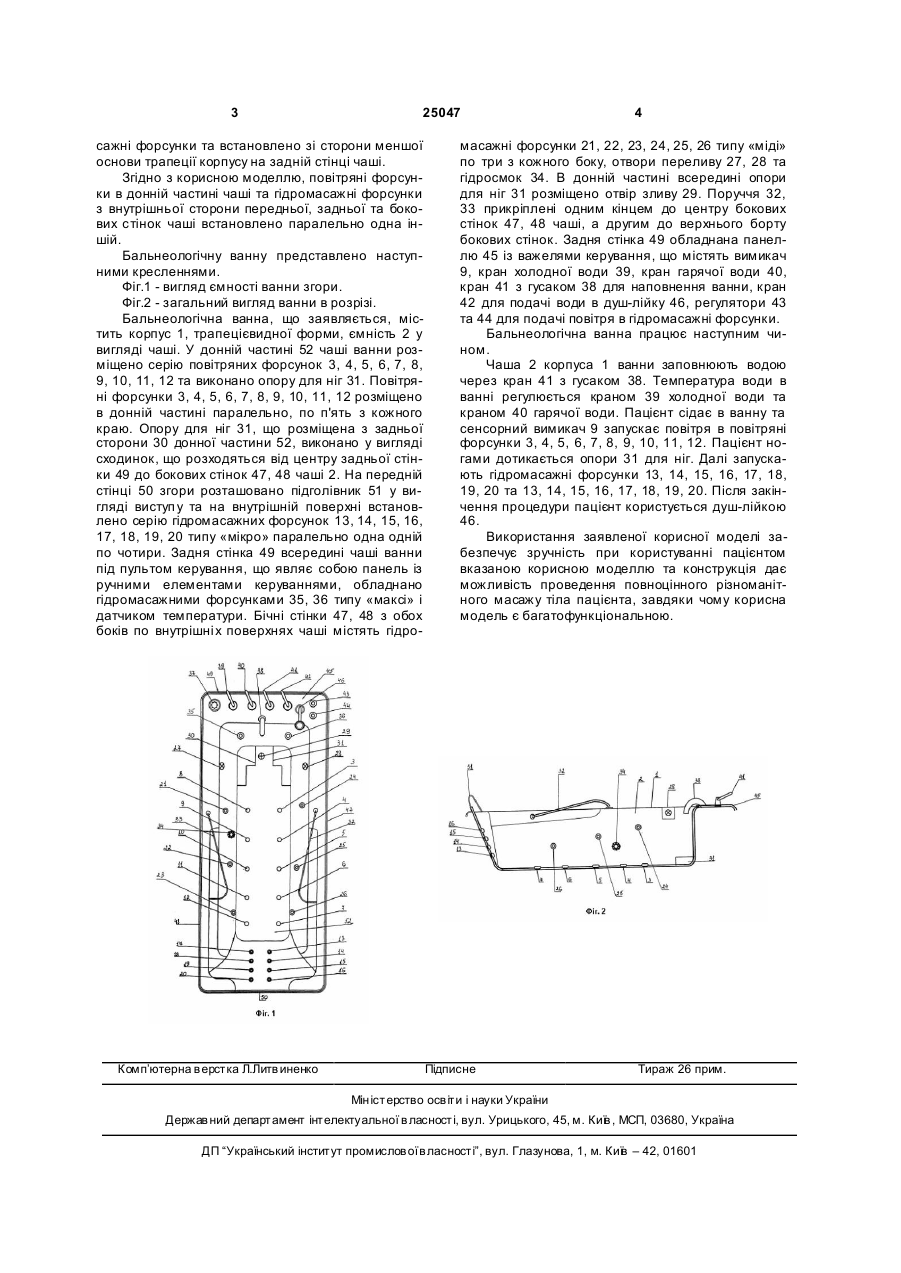

1. Бальнеологічна ванна, що містить корпус трапецієподібної форми, ємність у вигляді чаші, панель з важелями керування у вигляді кранів холодної та гарячої води, кран з гусаком для наповнення ванни та кран для подачі води в душ-лійку, поруччя, що прикріплені до кожного борту стінки чаші, та зливний отвір, яка відрізняється тим, що в донній частині чаші ванни розміщена серія повітряних форсунок, не менше п'яти, та виконана опора для ніг у вигляді сходинок, що розходяться від центру задньої стінки до бокових стінок чаші, на передній стінці, згори, виконано підголівник у вигляді виступ у та на внутрішній поверхні встанов 3 25047 сажні форсунки та встановлено зі сторони меншої основи трапеції корпусу на задній стінці чаші. Згідно з корисною моделлю, повітряні форсунки в донній частині чаші та гідромасажні форсунки з внутрішньої сторони передньої, задньої та бокових стінок чаші встановлено паралельно одна іншій. Бальнеологічну ванну представлено наступними кресленнями. Фіг.1 - вигляд ємності ванни згори. Фіг.2 - загальний вигляд ванни в розрізі. Бальнеологічна ванна, що заявляється, містить корпус 1, трапецієвидної форми, ємність 2 у вигляді чаші. У донній частині 52 чаші ванни розміщено серію повітряних форсунок 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 та виконано опору для ніг 31. Повітряні форсунки 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 розміщено в донній частині паралельно, по п'ять з кожного краю. Опору для ніг 31, що розміщена з задньої сторони 30 донної частини 52, виконано у вигляді сходинок, що розходяться від центру задньої стінки 49 до бокових стінок 47, 48 чаші 2. На передній стінці 50 згори розташовано підголівник 51 у вигляді виступ у та на внутрішній поверхні встановлено серію гідромасажних форсунок 13, 14, 15, 16, 17, 18, 19, 20 типу «мікро» паралельно одна одній по чотири. Задня стінка 49 всередині чаші ванни під пультом керування, що являє собою панель із ручними елементами керуваннями, обладнано гідромасажними форсунками 35, 36 типу «максі» і датчиком температури. Бічні стінки 47, 48 з обох боків по внутрішні х поверхнях чаші містять гідро Комп’ютерна в ерстка Л.Литв иненко 4 масажні форсунки 21, 22, 23, 24, 25, 26 типу «міді» по три з кожного боку, отвори переливу 27, 28 та гідросмок 34. В донній частині всередині опори для ніг 31 розміщено отвір зливу 29. Поруччя 32, 33 прикріплені одним кінцем до центру бокових стінок 47, 48 чаші, а другим до верхнього борту бокових стінок. Задня стінка 49 обладнана панеллю 45 із важелями керування, що містять вимикач 9, кран холодної води 39, кран гарячої води 40, кран 41 з гусаком 38 для наповнення ванни, кран 42 для подачі води в душ-лійку 46, регулятори 43 та 44 для подачі повітря в гідромасажні форсунки. Бальнеологічна ванна працює наступним чином. Чаша 2 корпуса 1 ванни заповнюють водою через кран 41 з гусаком 38. Температура води в ванні регулюється краном 39 холодної води та краном 40 гарячої води. Пацієнт сідає в ванну та сенсорний вимикач 9 запускає повітря в повітряні форсунки 3, 4, 5, 6, 7, 8, 9, 10, 11, 12. Пацієнт ногами дотикається опори 31 для ніг. Далі запускають гідромасажні форсунки 13, 14, 15, 16, 17, 18, 19, 20 та 13, 14, 15, 16, 17, 18, 19, 20. Після закінчення процедури пацієнт користується душ-лійкою 46. Використання заявленої корисної моделі забезпечує зручність при користуванні пацієнтом вказаною корисною моделлю та конструкція дає можливість проведення повноцінного різноманітного масажу тіла пацієнта, завдяки чому корисна модель є багатофункціональною. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
