Ванна промивання і знешкодження промивних вод

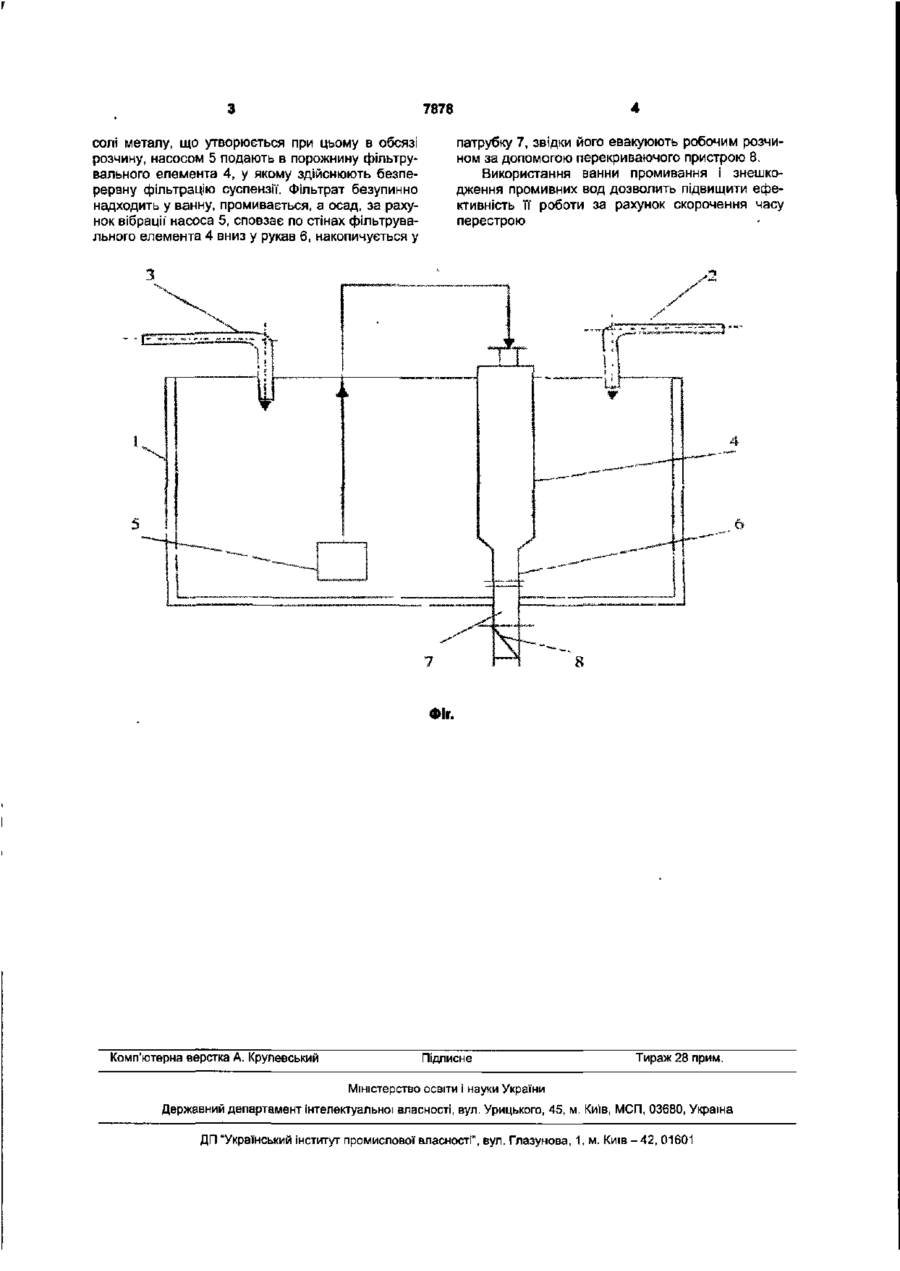

Ванна промивання і знешкодження промивних вод, що містить корпус з робочим розчином і технологічними патрубками, в якому установлені фільтрувальний елемент, який звужується донизу у формі рукава, і насос, що з'єднані між собою, вузол подавання реагента-осаджувача в робочий розчин, яка відрізняється тим, що містить патрубок, один кінець якого розташований усередині ванни і з'єднаний з відкритим рукавом фільтрувального елемента, а інший кінець розташований зовні ванни І містить перекривний пристрій. Корисна модель відноситься до апаратурного оформлення процесу промивання виробів після нанесення на них металевих покрить, і може бути використана в гальванічному виробництві, виробництві друкованих плат і виробництвах травлення металів. Відома ванна для процесів промивання і знешкодження промивних вод, яка містить корпус, фільтр, технологічні патрубки [Инженерная гальванотехника в приборостроении. Под ред. A.M. Гимберга. М.: Машиностроение, 1978]. Недоліком такої конструкції ванни є велика тривалість вивантаження осаду з фільтрувального елемента, що робить її роботу неефективною. Відома конструкція ванни промивання і знешкодження промивних вод, яка складається з корпусу, фільтрувального елемента і насоса, які з'єднані між собою трубопроводом для подавання розчину до фільтрувального елемента, вузла подавання реагенту - осаджувача у ванну [патент Российской Федерации на изобретение №2091504, МКИ 6 C23G 3/00]. Недоліком конструкції ванни є необхідність припинення її роботи для вилучення фільтрувального елемента з ванни з метою евакуації' осаду, що уповільнює роботу ванни, знижує ефективність її роботи. В основу корисної моделі поставлено завдання підвищення ефективності роботи ванни для чого у ванні промивання і знешкодження промивних вод, яка складається з корпусу з технологічними патрубками і робочим розчином, в якому установлені фільтрувальний елемент, який звужується донизу у формі рукава, насосу, з'єднаного з фільтрувальним елементом, вузла подавання розчину-осаджувача в робочий розчин, встановлений патрубок, один кінець якого розташований усередині ванни І з'єднаний з відкритим рукавом фільтрувального елемента, а другий кінець розташований зовні ванни і містить перекриваючий пристрій. При роботі ванни осад, що утворюється, сповзає по стінках фільтра вниз і накопичується у патрубку і фільтрі При необхідності видалення осаду перекриваючий пристрій відкривають на декілька секунд, і осад видаляють зі збірника робочим розчином, не припиняючи роботи ванни. Корисна модель пояснюється кресленням, де на фігурі зображено загальний вид ванни промивання і знешкодження промивних вод Ванна має корпус 1 з робочим розчином, технологічний патрубок 2 подачі промивної води, вузол подачі осаджувача 3. Усередині ванни установлені фільтрувальний елемент 4 і насос 5, з'єднані між собою Фільтрувальний елемент 4, виконаний у формі зрізаного знизу конуса, звуження якого закінчується рукавом 6, який з'єднується з одним кінцем патрубка 7, на другому кінці якого встановлений перекриваючий пристрій 8. У якості перекриваючого пристрою може бути клапан, вентиль, заслонка, тощо Ванна працює таким чином У процесі промивання виробів у ванну І через вузол подавання осаджувача 3 дозують розчин осаджувача. Осад 00 00 7878 патрубку 7, звідки його евакуюють робочим розчином за допомогою перекриваючого пристрою 8. Використання ванни промивання і знешкодження промивних вод дозволить підвищити ефективність її роботи за рахунок скорочення часу перестрою солі металу, що утворюється при цьому в обсязі розчину, насосом 5 подають в порожнину фільтрувального елемента 4, у якому здійснюють безперервну фільтрацію суспензії. Фільтрат безупинно надходить у ванну, промивається, а осад, за рахунок вібрації насоса 5, сповзає по стінах фільтрувального елемента 4 вниз у рукав 6, накопичується у ФІГ. Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
