Бункер бурякозбиральної машини

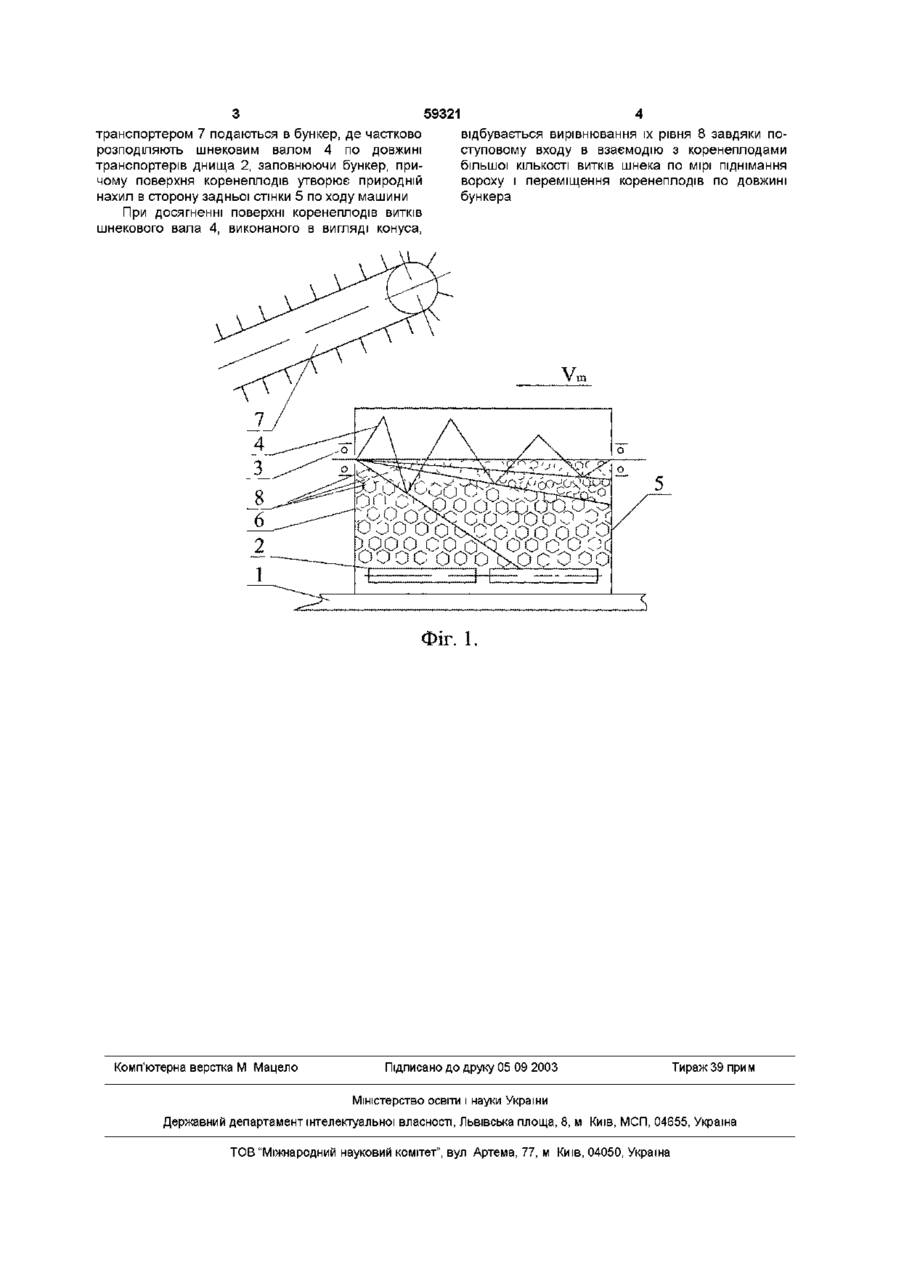

Бункер бурякозбиральної машини, що містить раму, на якій закріплені стінки, транспортери днища, шнековий вал, встановлений по центру в верхній частині бункера, а над передньою стінкою розміщений завантажувальний транспортер, який відрізняється тим, що шнековий вал виконаний у вигляді конуса з заниженням діаметра до задньої стінки бункера Винахід відноситься до галузі сільськогосподарського машинобудування, а саме до машин для збирання коренеплодів цукрових буряків Відома коренезбиральна машина (патент України №31747А, МПК AOID27/04, 1999р), що містить раму, на якій закріплені керовані та ведучі колеса, послідовно розташовані викопуючий та очисний пристрої, повздовжній транспортер, бункер і вивантажувальний поперечний транспортер, попереду на рамі послідовно встановлені кабіна та двигун, а над його вивантажувальною ланкою поперечного кільцевого транспортера встановлена похила частина бункера, над яким розташований горизонтальний шнековий вал Аналог Недоліком бункера такої коренезбиральної машини є нерівномірність заповнення коренеплодами бункера, що зменшує продуктивність машини, так як не заповнюється повністю об'єм бункера, а це призводить до збільшення КІЛЬКОСТІ зупинок на вивантаження Також відома коренезбиральна машина (патент України №31747А, МПК АОІД27/04, 1999р), що містить раму, на якій закріплені керовані та ведучі колеса, послідовно розташовані викопуючий та очисний пристрої, повздовжній транспортер, поперечний транспортер та бункер, спереду на рамі послідовно встановлені кабіна та двигун, а по центру над бункером встановлений шнековий вал Прототип Недоліком бункера такої коренезбиральної машини є нерівномірність заповнення коренеплодами бункера, що зменшує продуктивність машини, так як не заповнюється повністю об'єм бунке ра, а це призводить до збільшення КІЛЬКОСТІ зупинок на вивантаження В основу винаходу поставлена задача вдосконалення бункера бурякозбиральної машини, в якому виконанням шнекового валу в вигляді конуса з заниженням діаметру до задньої стінки бункера забезпечується повне заповнення всього об'єму бункера коренеплодами і за рахунок цього підвищується продуктивність бурякозбиральної машини Поставлена задача досягається за рахунок того, що в бункері бурякозбиральної машини, що містить раму, на якій закріплені стінки, транспортери днища, шнековий вал, встановлений по центру в верхній частині бункера, згідно винаходу вводиться те, що шнековий вал виконаний в вигляді конуса з заниженням діаметру до задньої стінки бункера Бункер бурякозбиральної машини зображений на фіг 1 Бункер бурякозбиральної машини містить раму 1, на якій закріплені стінки і транспортери днища 2 В верхній частині бункера встановлений на підшипниках 3 шнековий вал 4 в вигляді конуса з заниженням діаметру до задньої стінки 5 по ходу машини Над передньою стінкою 6 бункера розміщений завантажувальний транспортер 7 РІВНІ 8 показують розміщення коренеплодів по довжині бункера в процесі його завантаження Працює бункер бурякозбиральної машини наступним чином Коренеплоди завантажувальним со Ю 59321 транспортером 7 подаються в бункер, де частково розподіляють шнековим валом 4 по довжині транспортерів днища 2, заповнюючи бункер, причому поверхня коренеплодів утворює природній нахил в сторону задньої стінки 5 по ходу машини При досягненні поверхні коренеплодів витків шнекового вала 4, виконаного в вигляді конуса, відбувається вирівнювання їх рівня 8 завдяки поступовому входу в взаємодію з коренеплодами більшої КІЛЬКОСТІ витків шнека по мірі піднімання вороху і переміщення коренеплодів по довжині бункера Фіг. 1. Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
