Бункер коренезбиральної машини
Номер патенту: 30425
Опубліковано: 15.11.2000
Автори: Козіброда Ярослав Іванович, Осуховський Володимир Михайлович, Павлов Ярослав Антонович, Калайджан Олександр Самвелович, Петрикович Юрій Ярославович, Гевко Роман Богданович, Маланчин Анатолій Миколайович, Серветник Віталій Миколайович
Формула / Реферат
1. Бункер коренезбиральної машини що містить закріплені на рамі привідний та пасивні барабани, на яких розташоване нескінченне полотно з скребками; вивантажувальна ланка якого встановлена над похилою частиною бункера, відрізняється тим, що вивантажувальна ланка полотна в зоні її розташування над похилою частиною бункера утворює від'ємний кут з горизонтальною площиною.
2. Бункер коренезбиральної машини по п.1, відрізняється тим, що між привідним і пасивним барабанами розташований регулювальний ролик, який взаємодіє з неробочою стороною полотна.
Текст

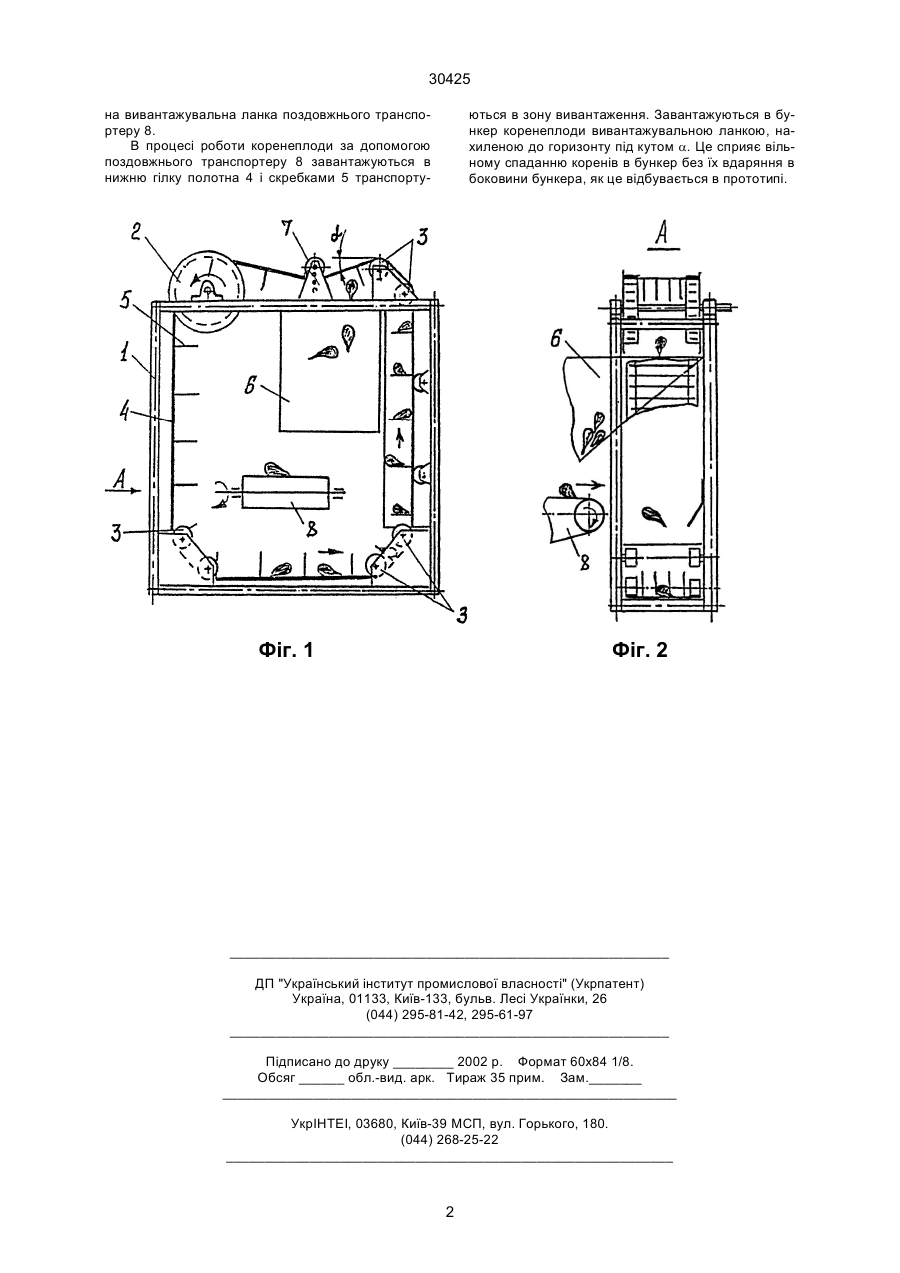

1. Бункер коренезбиральної машини що містить закріплені на рамі привідний та пасивні барабани, на яких розташоване нескінченне полотно з скребками; вивантажувальна ланка якого встановлена над похилою частиною бункера, відрізняється тим, що вивантажувальна ланка полотна в зоні її розташування над похилою частиною бункера утворює від'ємний кут з горизонтальною площиною. 2. Бункер коренезбиральної машини по п. 1, відрізняється тим, що між привідним і пасивним барабанами розташований регулювальний ролик, який взаємодіє з неробочою стороною полотна. (19) (21) 98052325 (22) 06.05.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Калайджан Олександр Самвелович, Осуховський Володимир Михайлович, Павлов Ярослав Антонович, Маланчин Анатолій Миколайович, Козіброда Ярослав Іванович, Гевко Роман Богданович, Серветник Віталій Миколайович, Петрикович Юрій Ярославович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ТЕРНОПІЛЬСЬКИЙ КОМБАЙНОВИЙ ЗАВОД" 30425 на вивантажувальна ланка поздовжнього транспортеру 8. В процесі роботи коренеплоди за допомогою поздовжнього транспортеру 8 завантажуються в нижню гілку полотна 4 і скребками 5 транспорту ються в зону вивантаження. Завантажуються в бункер коренеплоди вивантажувальною ланкою, нахиленою до горизонту під кутом a. Це сприяє вільному спаданню коренів в бункер без їх вдаряння в боковини бункера, як це відбувається в прототипі. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюRoot harvester tank
Автори англійськоюKalaidzhan Oleksandr Samvelovych, Osukhovskyi Volodymyr Mykhailovych, Pavlov Yaroslav Antonovych, Malanchyn Anatolii Mykolaiovych, Kozibroda Yaroslav Ivanovych, Hevko Roman Bohdanovych, Servetnyk Vitalii Mykolaiovych, Petrykovych Yurii Yaroslavovych
Назва патенту російськоюБункер корнеуборочной машины
Автори російськоюКалайджан Александр Самвелович, Осуховский Владимир Михайлович, Павлов Ярослав Антонович, Маланчин Анатолий Николаевич, Козиброда Ярослав Иванович, Гевко Роман Богданович, Серветник Виталий Николаевич, Петрикович Юрий Ярославович
МПК / Мітки
МПК: A01D 25/04
Мітки: машини, бункер, коренезбиральної
