Нахилений дифузійний апарат

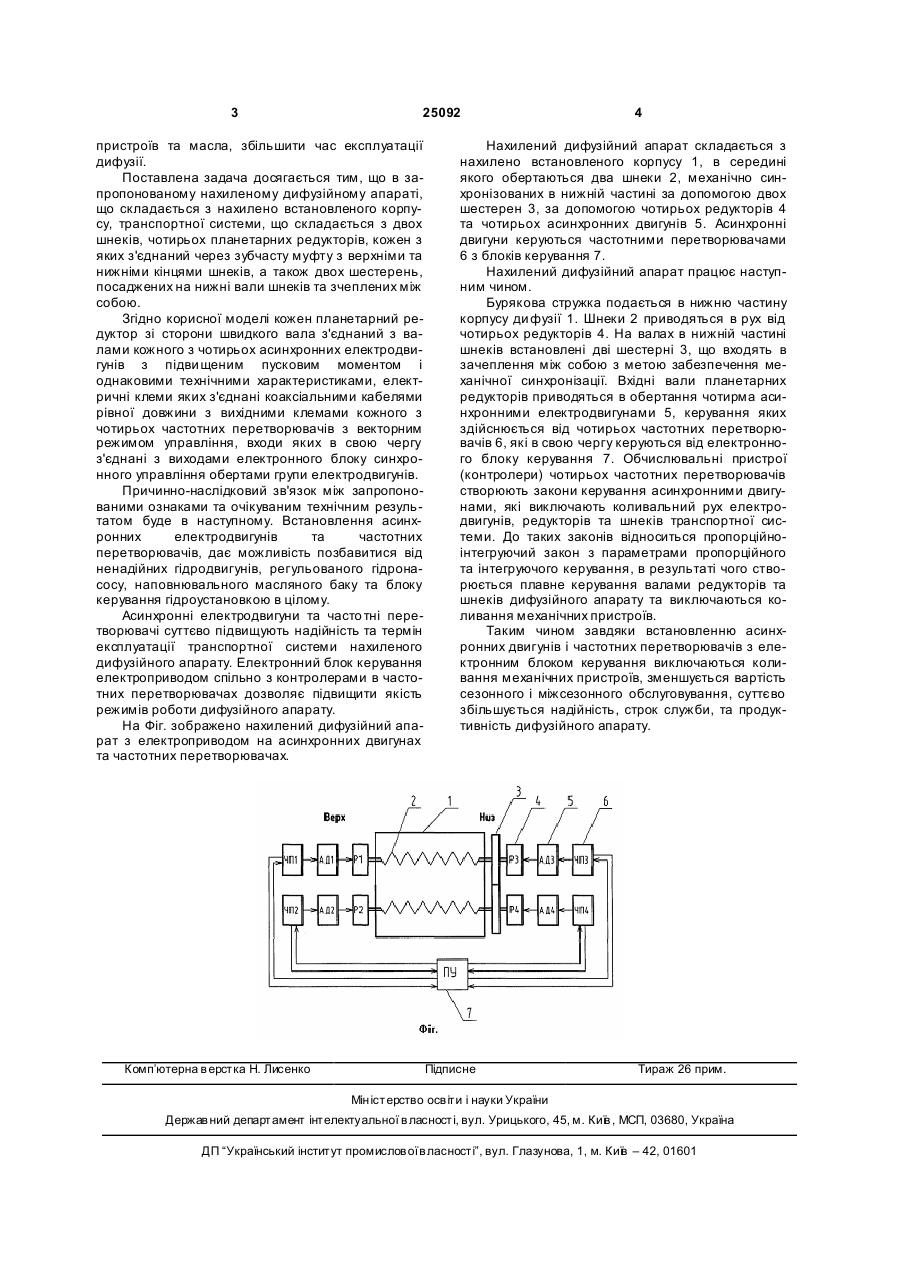

Нахилений дифузійний апарат, що складається з нахилено встановленого корпусу, транспортної системи, що складається з двох шнеків, чотирьох планетарних редукторів, кожен з яких 3 25092 пристроїв та масла, збільшити час експлуатації дифузії. Поставлена задача досягається тим, що в запропонованому нахиленому дифузійному апараті, що складається з нахилено встановленого корпусу, транспортної системи, що складається з двох шнеків, чотирьох планетарних редукторів, кожен з яких з'єднаний через зубчасту муфту з верхніми та нижніми кінцями шнеків, а також двох шестерень, посаджених на нижні вали шнеків та зчеплених між собою. Згідно корисної моделі кожен планетарний редуктор зі сторони швидкого вала з'єднаний з валами кожного з чотирьох асинхронних електродвигунів з підви щеним пусковим моментом і однаковими технічними характеристиками, електричні клеми яких з'єднані коаксіальними кабелями рівної довжини з вихідними клемами кожного з чотирьох частотних перетворювачів з векторним режимом управління, входи яких в свою чергу з'єднані з виходами електронного блоку синхронного управління обертами групи електродвигунів. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом буде в наступному. Встановлення асинхронних електродвигунів та частотних перетворювачів, дає можливість позбавитися від ненадійних гідродвигунів, регульованого гідронасосу, наповнювального масляного баку та блоку керування гідроустановкою в цілому. Асинхронні електродвигуни та часто тні перетворювачі суттєво підвищують надійність та термін експлуатації транспортної системи нахиленого дифузійного апарату. Електронний блок керування електроприводом спільно з контролерами в частотних перетворювачах дозволяє підвищити якість режимів роботи дифузійного апарату. На Фіг. зображено нахилений дифузійний апарат з електроприводом на асинхронних двигунах та частотних перетворювачах. Комп’ютерна в ерстка Н. Лисенко 4 Нахилений дифузійний апарат складається з нахилено встановленого корпусу 1, в середині якого обертаються два шнеки 2, механічно синхронізованих в нижній частині за допомогою двох шестерен 3, за допомогою чотирьох редукторів 4 та чотирьох асинхронних двигунів 5. Асинхронні двигуни керуються частотними перетворювачами 6 з блоків керування 7. Нахилений дифузійний апарат працює наступним чином. Бурякова стружка подається в нижню частину корпусу ди фузії 1. Шнеки 2 приводяться в рух від чотирьох редукторів 4. На валах в нижній частині шнеків встановлені дві шестерні 3, що входять в зачеплення між собою з метою забезпечення механічної синхронізації. Вхідні вали планетарних редукторів приводяться в обертання чотирма асинхронними електродвигунами 5, керування яких здійснюється від чотирьох частотних перетворювачів 6, які в свою чергу керуються від електронного блоку керування 7. Обчислювальні пристрої (контролери) чотирьох частотних перетворювачів створюють закони керування асинхронними двигунами, які виключають коливальний рух електродвигунів, редукторів та шнеків транспортної системи. До таких законів відноситься пропорційноінтегруючий закон з параметрами пропорційного та інтегруючого керування, в результаті чого створюється плавне керування валами редукторів та шнеків дифузійного апарату та виключаються коливання механічних пристроїв. Таким чином завдяки встановленню асинхронних двигунів і частотних перетворювачів з електронним блоком керування виключаються коливання механічних пристроїв, зменшується вартість сезонного і міжсезонного обслуговування, суттєво збільшується надійність, строк служби, та продуктивність дифузійного апарату. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
