Колонний дифузійний апарат

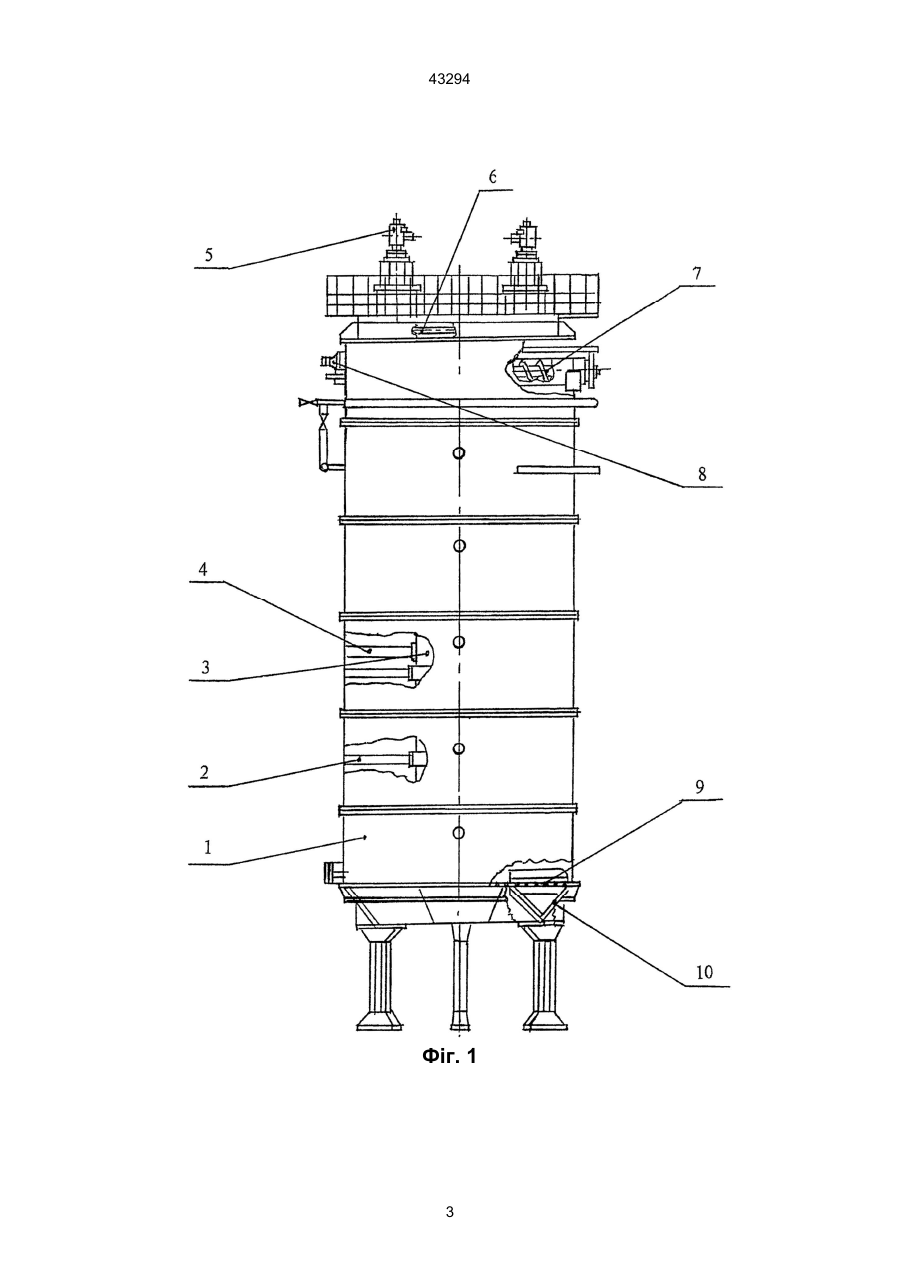

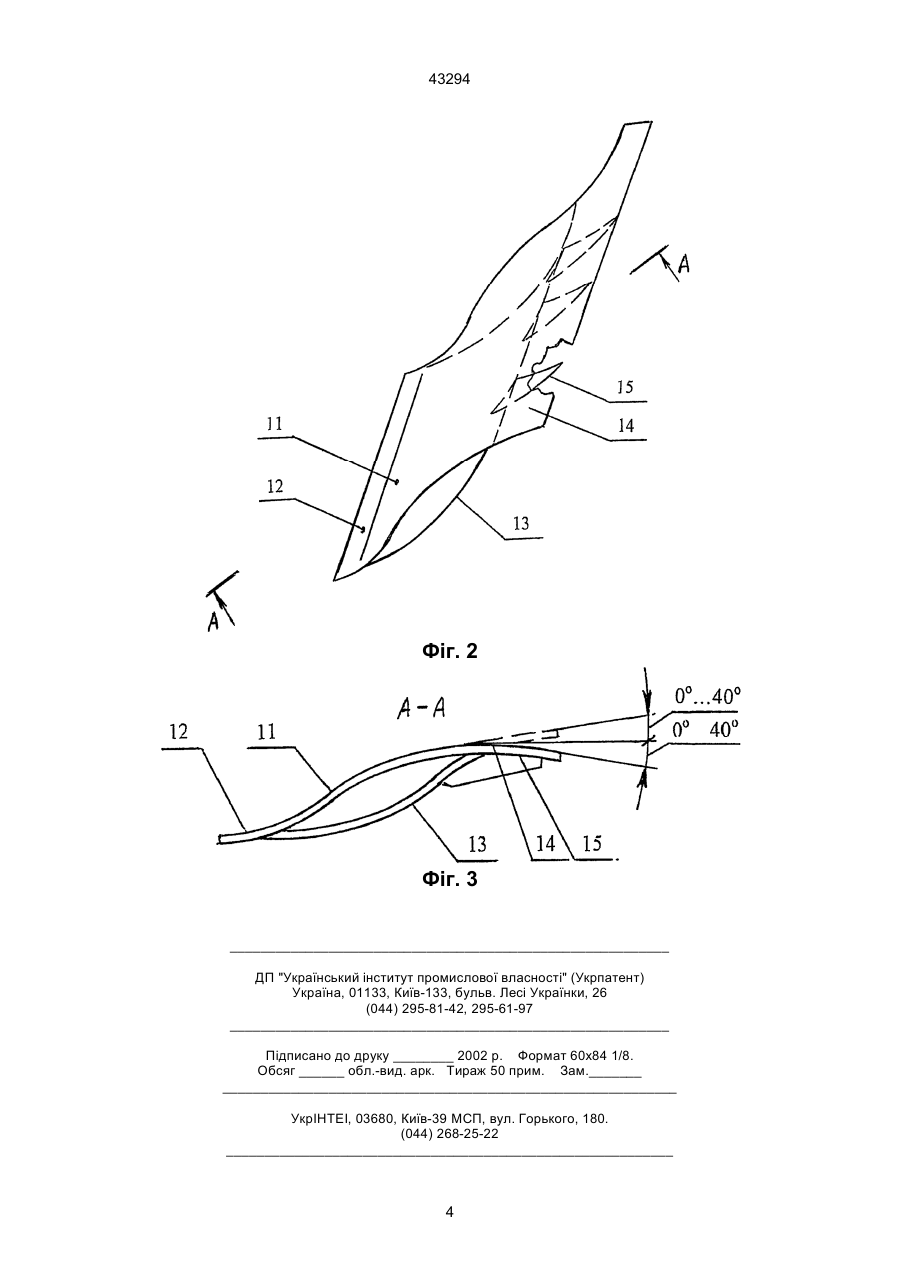

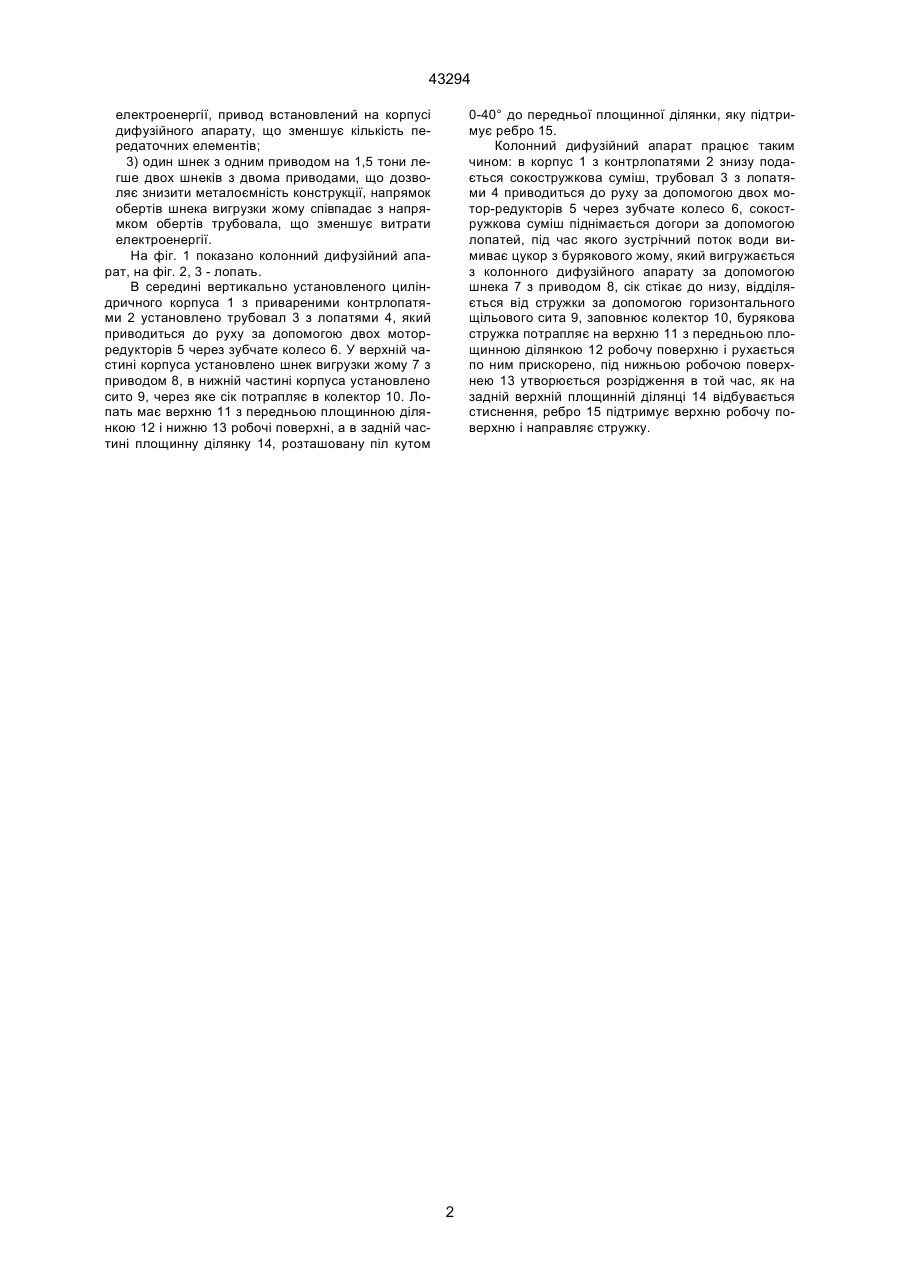

1. Колонний дифузійний апарат, що складається з вертикально установленого циліндричного корпусу з привареними контрлопатями, в якому установлено трубовал з лопатями, що приводиться до руху за допомогою двох мотор-редукторів через зубчасте колесо, у верхній частині корпуса 43294 електроенергії, привод встановлений на корпусі дифузійного апарату, що зменшує кількість передаточних елементів; 3) один шнек з одним приводом на 1,5 тони легше двох шнеків з двома приводами, що дозволяє знизити металоємність конструкції, напрямок обертів шнека вигрузки жому співпадає з напрямком обертів трубовала, що зменшує витрати електроенергії. На фіг. 1 показано колонний дифузійний апарат, на фіг. 2, 3 - лопать. В середині вертикально установленого циліндричного корпуса 1 з привареними контрлопатями 2 установлено трубовал 3 з лопатями 4, який приводиться до руху за допомогою двох моторредукторів 5 через зубчате колесо 6. У верхній частині корпуса установлено шнек вигрузки жому 7 з приводом 8, в нижній частині корпуса установлено сито 9, через яке сік потрапляє в колектор 10. Лопать має верхню 11 з передньою площинною ділянкою 12 і нижню 13 робочі поверхні, а в задній частині площинну ділянку 14, розташовану піл кутом 0-40° до передньої площинної ділянки, яку підтримує ребро 15. Колонний дифузійний апарат працює таким чином: в корпус 1 з контрлопатями 2 знизу подається сокостружкова суміш, трубовал 3 з лопатями 4 приводиться до руху за допомогою двох мотор-редукторів 5 через зубчате колесо 6, сокостружкова суміш піднімається догори за допомогою лопатей, під час якого зустрічний поток води вимиває цукор з бурякового жому, який вигружається з колонного дифузійного апарату за допомогою шнека 7 з приводом 8, сік стікає до низу, відділяється від стружки за допомогою горизонтального щільового сита 9, заповнює колектор 10, бурякова стружка потрапляє на верхню 11 з передньою площинною ділянкою 12 робочу поверхню і рухається по ним прискорено, під нижньою робочою поверхнею 13 утворюється розрідження в той час, як на задній верхній площинній ділянці 14 відбувається стиснення, ребро 15 підтримує верхню робочу поверхню і направляє стружку. 2 43294 Фіг. 1 3 43294 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
