Термоелектрична енергетична установка

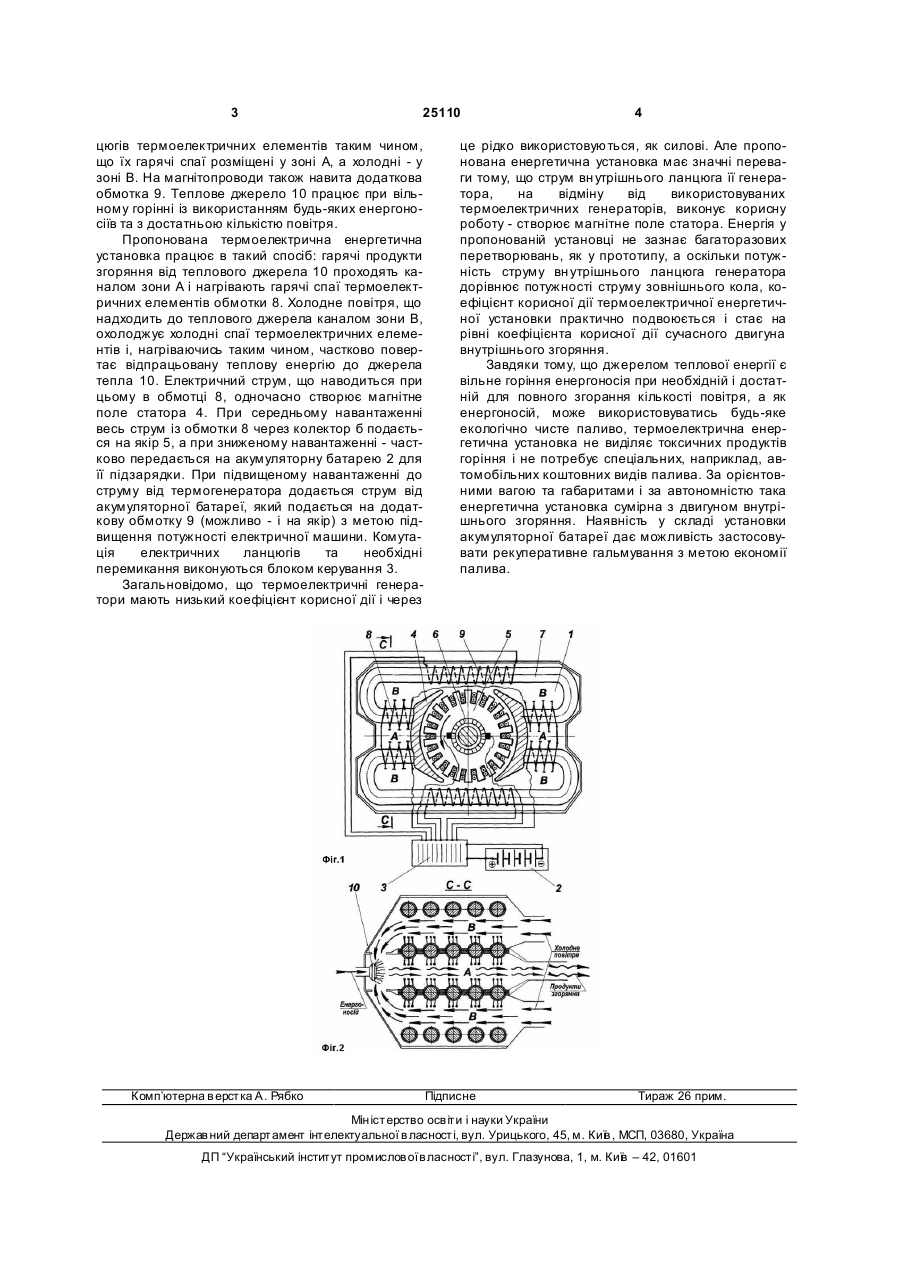

Термоелектрична енергетична установка, що містить електричну машину з улаштованим термоелектричним генератором струму у вигляді електричної обмотки, акумуляторну батарею і блок керування, яка відрізняється тим, що електрична обмотка електричної машини виконана із з'єднаних між собою термоелектричних елементів. (19) (21) u200703131 (22) 23.03.2007 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Сомойленко Євгеній Георгійович (73) ЗАПОРІЗЬКА ДЕРЖАВН А ІНЖЕНЕРНА АКАДЕМІЯ 3 25110 цюгів термоелектричних елементів таким чином, що їх гарячі спаї розміщені у зоні А, а холодні - у зоні В. На магнітопроводи також навита додаткова обмотка 9. Теплове джерело 10 працює при вільному горінні із використанням будь-яких енергоносіїв та з достатньою кількістю повітря. Пропонована термоелектрична енергетична установка працює в такий спосіб: гарячі продукти згоряння від теплового джерела 10 проходять каналом зони А і нагрівають гарячі спаї термоелектричних елементів обмотки 8. Холодне повітря, що надходить до теплового джерела каналом зони В, охолоджує холодні спаї термоелектричних елементів і, нагріваючись таким чином, частково повертає відпрацьовану теплову енергію до джерела тепла 10. Електричний струм, що наводиться при цьому в обмотці 8, одночасно створює магнітне поле статора 4. При середньому навантаженні весь струм із обмотки 8 через колектор б подається на якір 5, а при зниженому навантаженні - частково передається на акумуляторну батарею 2 для її підзарядки. При підвищеному навантаженні до струму від термогенератора додається струм від акумуляторної батареї, який подається на додаткову обмотку 9 (можливо - і на якір) з метою підвищення потужності електричної машини. Комутація електричних ланцюгів та необхідні перемикання виконуються блоком керування 3. Загальновідомо, що термоелектричні генератори мають низький коефіцієнт корисної дії і через Комп’ютерна в ерстка А. Рябко 4 це рідко використовуються, як силові. Але пропонована енергетична установка має значні переваги тому, що струм вн утрішнього ланцюга її генератора, на відміну від використовуваних термоелектричних генераторів, виконує корисну роботу - створює магнітне поле статора. Енергія у пропонованій установці не зазнає багаторазових перетворювань, як у прототипу, а оскільки потужність струму вн утрішнього ланцюга генератора дорівнює потужності струму зовнішнього кола, коефіцієнт корисної дії термоелектричної енергетичної установки практично подвоюється і стає на рівні коефіцієнта корисної дії сучасного двигуна внутрішнього згоряння. Завдяки тому, що джерелом теплової енергії є вільне горіння енергоносія при необхідній і достатній для повного згорання кількості повітря, а як енергоносій, може використовуватись будь-яке екологічно чисте паливо, термоелектрична енергетична установка не виділяє токсичних продуктів горіння і не потребує спеціальних, наприклад, автомобільних коштовних видів палива. За орієнтовними вагою та габаритами і за автономністю така енергетична установка сумірна з двигуном внутрішнього згоряння. Наявність у складі установки акумуляторної батареї дає можливість застосовувати рекуперативне гальмування з метою економії палива. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
