Анкерно-кутова опора лінії електропередачі

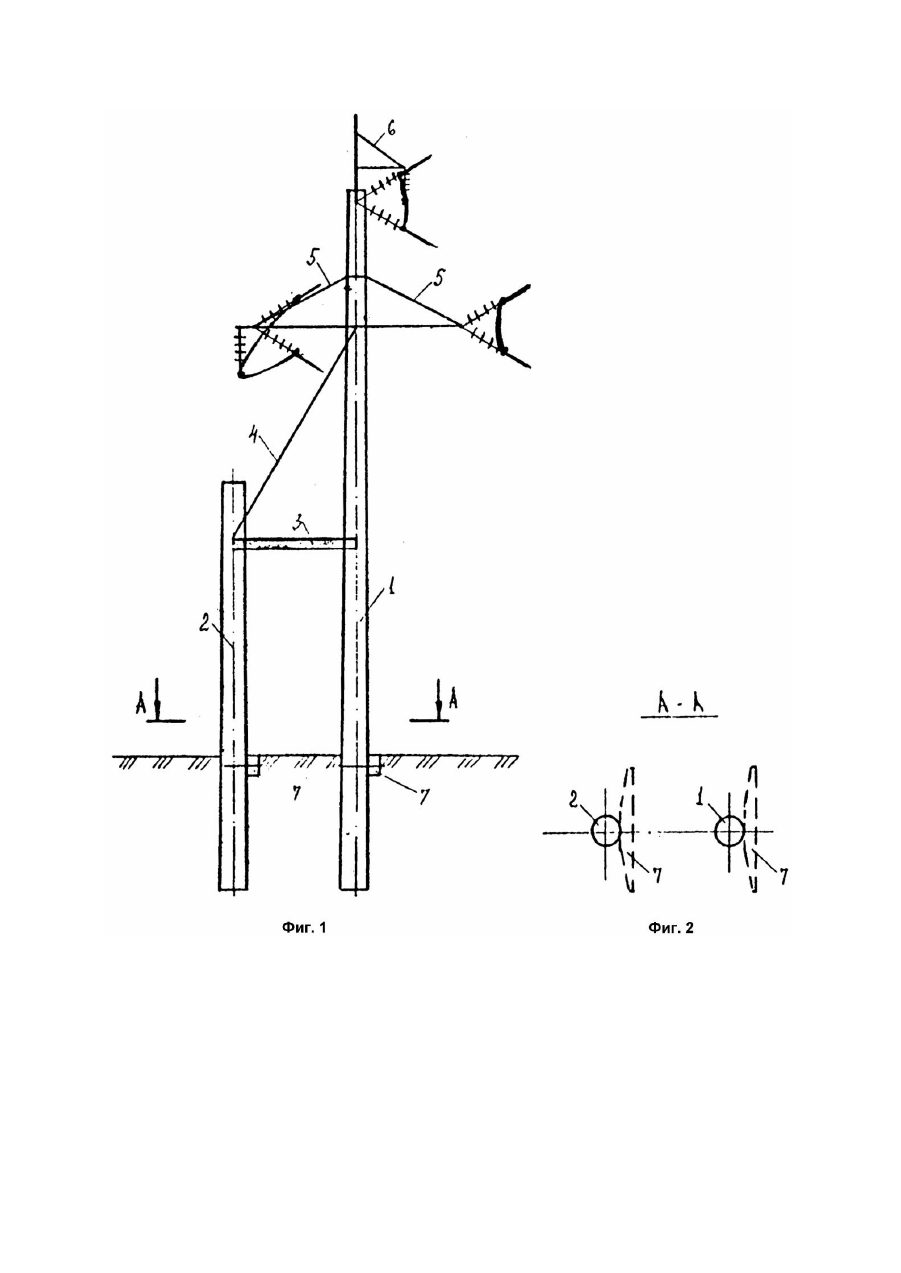

Изобретение относится к строительству линий электропередачи высокого напряжения. Известна анкерно-угловая опора линии электропередачи, включающая стойку с траверсами для подвески проводов/оттяжки, прикрепляемые к верхней части стойки и якорям, расположенным в грунте [1]. Недостатками такого решения являются большая площадь земли, занимаемая опорой, возможность повреждения оттяжек от наезда на них сельскохозяйственной техники либо автотранспортных средств. Известна также угловая опора линии электропередачи, включающая стойки, соединенные горизонтальной связью и установленные по биссектрисе угла поворота линии электропередачи, провода фаз с отводными шлейфами, при этом средняя фаза закреплена в средней части горизонтальной связи, а крайние фазы - на стойках ниже горизонтальной связи. При действии больших нагрузок предусмотрена установка в плоскости опоры одиночной оттяжки, закрепленной к грунтовому анкеру [2]. Недостатками известной опоры являются: необходимость установки оттяжки при действии больших нагрузок, что приводит к значительному постоянному отводу земли и не исключает возможности разрушения опоры при наезде на оттяжку; неравномерное загружение стоек при наличии оттяжки; возникновение значительных изгибающих моментов в месте заделки стоек в грунт при отсутствии оттяжки. Наиболее близким к изобретению техническим решением является опора линии электропередачи высокого напряжения, включающая стойки, соединенные горизонтальными связями, траверсы и оттяжки, прикрепленные к верхним концам стоек, каждая стойка снабжена балкой шарнирно прикрепленной одним концом к нижней части стойки со стороны вершины угла поворота, и пригрузочными элементами, причем балки выполнены, с грузовыми площадками на свободных концах, на которых установлены пригрузочные элементы, а оттяжки нижними концами прикреплены к свободным концам балок [3]. Недостатками такого решения являются: ненадежность работы опоры из-за воздействия на нее неуравновешенных нагрузок, поскольку изгибающий момент от пригрузочных элементов, расположенных на консольной балке - постоянен, а изгибающий момент от тяжения в проводах и тросах - переменен, т.к. нагрузка от проводов и тросов зависит от наличия или отсутствия гололеда, от температуры наружного воздуха, от величины ветрового напора; большая площадь занимаемая опорой, вызванная установкой вдоль оси ВЛ двух стоек, а также из-за большого вылета консольных балок с расположенными между ними грузовыми площадками. Задачей, на решение которой направлено изобретение, состоит в повышении надежности опоры при уменьшении занимаемой опорой площади. Техническое решение поставленной задачи заключается в том, что опора выполнена в виде плоского портала, включающего основную (для крепления проводов) и дополнительную для разгрузки основной стойки, соединенных между собой жесткой горизонтальной балкой и установленного по биссектрисе угла поворота трассы ВЛ, при этом между стойками установлена гибкая оттяжка, прикрепленная одним концом к верхней части основной стойки, вторым - к горизонтальной жесткой балке в месте ее присоединения к вспомогательной стойке. Наличие дополнительной стойки, соединенной в основной стойкой горизонтальной жесткой балкой, шарнирно прикрепленной к обеим стойкам, и оттяжкой расположенной между стойками, позволяет отказаться от установки двух стоек, расположенных вдоль ВЛ, отказаться от консольных балок с грузовыми площадками на их концах, уменьшить вдвое величину изгибающих моментов, действующи х на основную стойку и тем самым повысить надежность работы опоры благодаря ее работе не как консольной конструкции на неуравновешенную нагрузку, а как плоской рамы, образованной основной и дополнительной стойками, горизонтальной жесткой балкой и наклонной оттяжкой. На фиг.1 представлена опора в сборе, вид вдоль оси ВЛ; на фиг.2 - разрез А - А на фиг.1. Опора включает: основную стойку 1 для подвески проводов, дополнительную стойку 2, жесткую горизонтальную балку 3, гибкую оттяжку 4, траверсы для прикрепления проводов 5, траверсу для. обводки шлейфа 6, горизонтальные балки для закрепления стоек в грунте 7. Опора работает следующим образом. Нагрузка от проводов гибкой связью 4 передается в место прикрепления жесткой горизонтальной балки 3 к дополнительной стойке 2 и затем жесткой балкой 3 разделяется между стойками 1 и 2. Принятое конструктивное решение превращает опору в плоскую раму, ригелем которой является система образуемая стойками 1 и 2, жесткой горизонтальной балкой 3 и гибкой связью 4, в результате чего значительно уменьшаются изгибающие моменты, действующие на основную стойку 1. Предлагаемая конструкция опоры позволяет повысить надежность опоры благодаря уменьшению действующи х на нее изгибающих моментов и уменьшить занимаемую опорой площадь.
