Дволанцюгова лінія електропередачі з відгалуженням

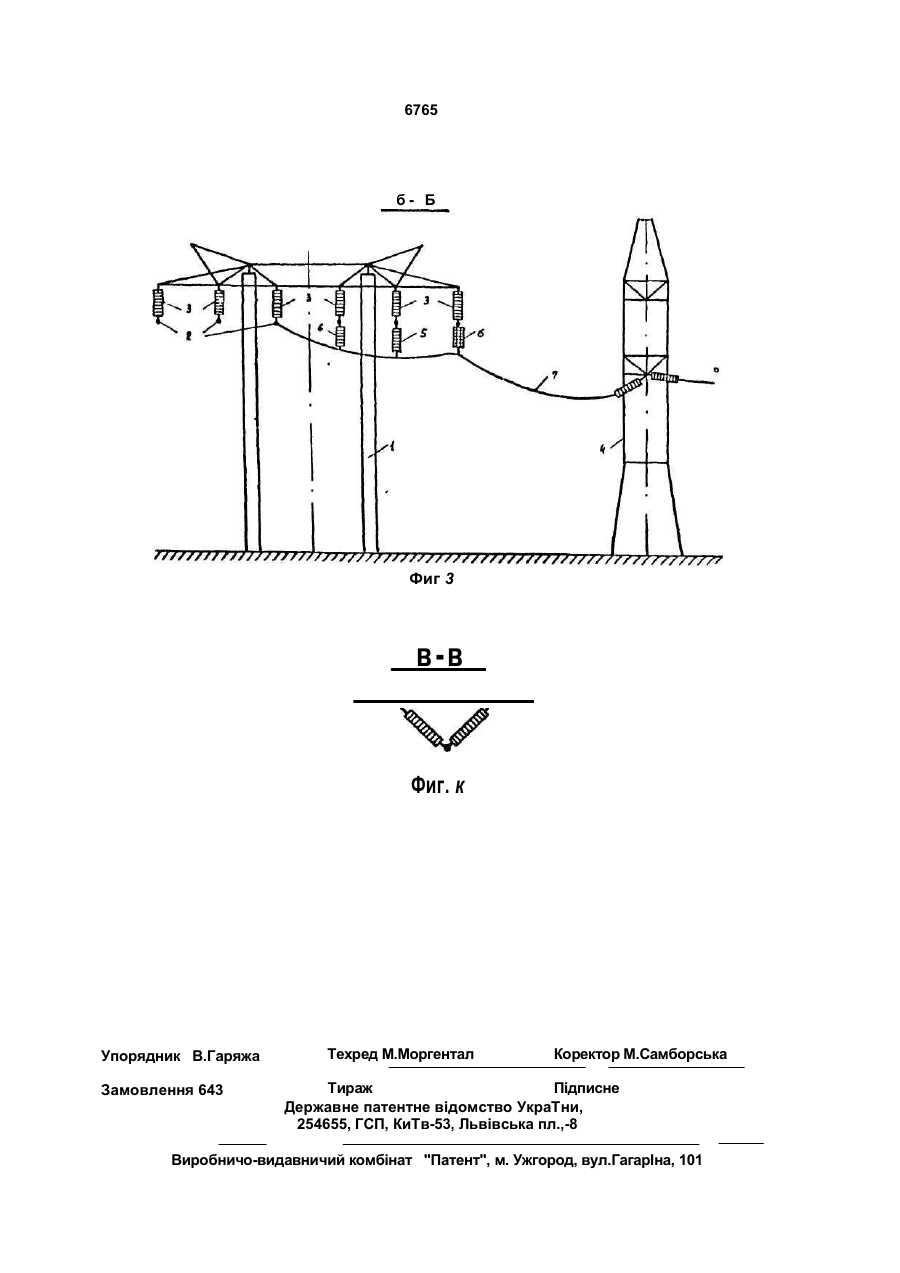

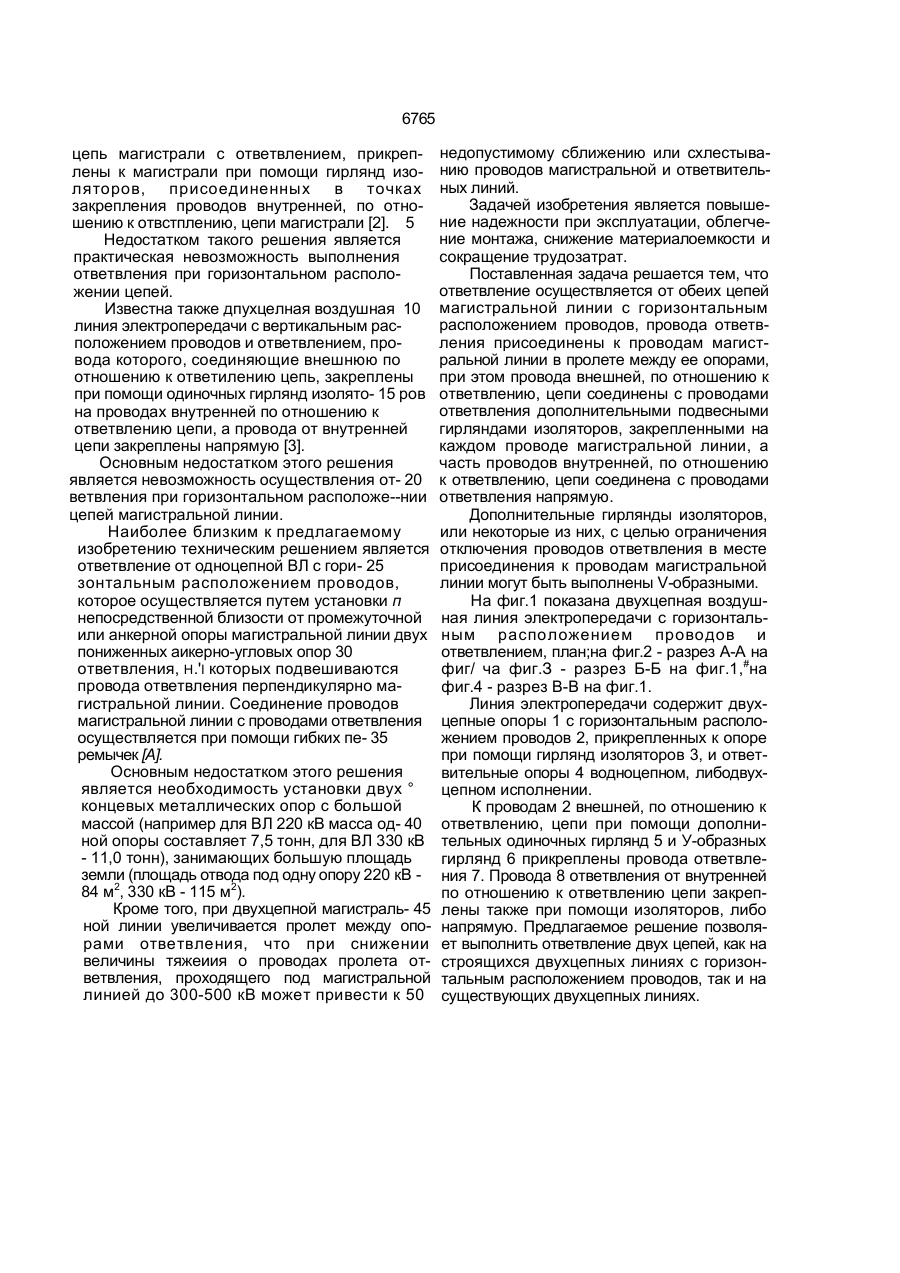

Двухцепная воздушная линия электропередачи с ответвлением, выполненным проводами, соединенными с проводами магистральной линии при помощи гирлянд изоляторов, о т л и ч а ю щ а я с я тем, что провода ответвления подсоединены к проводам магистральной линии в пролете между ее опорами, при этом провода внешней, по отношению к ответвлению, цепи соединены с проводами ответвления дополнительными подвесными гирляндами изоляторов, закрепленными на каждом проводе магистральной линий, а часть проводов внутренней, по отношению к ответвлению, цепи соединена с проводами отзетвления напрямую. ляемых в грунте при помощи анкерных плит, необходимость выполнения трудоемкой работы по врезке в оттяжку последовательно соединенных натяжных гирлянд и увеличение занимаемой опорой площади отчужденной земли и неудобства при производстве сельхозработ из-за наличия оттяжек Помимо этого усложняется выполнение ответвлений при горизонтальном расположении обеих цепей, как это имеет место при строительстве ВЛ в особогололедных районах Известна также двухцепная воздушная линия электропередачи с ответвлением и вертикальным расположением проводов на опорах, пророда которой, соэдиняющие внешнюю, по отношению к ответвлению С о 6765 цепь магистрали с ответвлением, прикреплены к магистрали при помощи гирлянд изоляторов, присоединенных в точках закрепления проводов внутренней, по отношению к отвстплению, цепи магистрали [2]. 5 Недостатком такого решения является практическая невозможность выполнения ответвления при горизонтальном расположении цепей. Известна также дпухцелная воздушная 10 линия электропередачи с вертикальным расположением проводов и ответвлением, провода которого, соединяющие внешнюю по отношению к ответилению цепь, закреплены при помощи одиночных гирлянд изолято- 15 ров на проводах внутренней по отношению к ответвлению цепи, а провода от внутренней цепи закреплены напрямую [3]. Основным недостатком этого решения является невозможность осуществления от- 20 ветвления при горизонтальном расположе--нии цепей магистральной линии. Наиболее близким к предлагаемому изобретению техническим решением является ответвление от одноцепной ВЛ с гори- 25 зонтальным расположением проводов, которое осуществляется путем установки п непосредственной близости от промежуточной или анкерной опоры магистральной линии двух пониженных аикерно-угловых опор 30 ответвления, Н.'І которых подвешиваются провода ответвления перпендикулярно магистральной линии. Соединение проводов магистральной линии с проводами ответвления осуществляется при помощи гибких пе- 35 ремычек [А]. Основным недостатком этого решения является необходимость установки двух ° концевых металлических опор с большой массой (например для ВЛ 220 кВ масса од- 40 ной опоры составляет 7,5 тонн, для ВЛ 330 кВ - 11,0 тонн), занимающих большую площадь земли (площадь отвода под одну опору 220 кВ 84 м2, 330 кВ - 115 м2). Кроме того, при двухцепной магистраль- 45 ной линии увеличивается пролет между опорами ответвления, что при снижении величины тяжеиия о проводах пролета ответвления, проходящего под магистральной линией до 300-500 кВ может привести к 50 недопустимому сближению или схлестыванию проводов магистральной и ответвительных линий. Задачей изобретения является повышение надежности при эксплуатации, облегчение монтажа, снижение материалоемкости и сокращение трудозатрат. Поставленная задача решается тем, что ответвление осуществляется от обеих цепей магистральной линии с горизонтальным расположением проводов, провода ответвления присоединены к проводам магистральной линии в пролете между ее опорами, при этом провода внешней, по отношению к ответвлению, цепи соединены с проводами ответвления дополнительными подвесными гирляндами изоляторов, закрепленными на каждом проводе магистральной линии, а часть проводов внутренней, по отношению к ответвлению, цепи соединена с проводами ответвления напрямую. Дополнительные гирлянды изоляторов, или некоторые из них, с целью ограничения отключения проводов ответвления в месте присоединения к проводам магистральной линии могут быть выполнены V-образными. На фиг.1 показана двухцепная воздушная линия электропередачи с горизонтальным расположением проводов и ответвлением, план;на фиг.2 - разрез А-А на фиг/ ча фиг.З - разрез Б-Б на фиг.1,#на фиг.4 - разрез В-В на фиг.1. Линия электропередачи содержит двухцепные опоры 1 с горизонтальным расположением проводов 2, прикрепленных к опоре при помощи гирлянд изоляторов 3, и ответвительные опоры 4 водноцепном, либодвухцепном исполнении. К проводам 2 внешней, по отношению к ответвлению, цепи при помощи дополнительных одиночных гирлянд 5 и У-образных гирлянд 6 прикреплены провода ответвления 7. Провода 8 ответвления от внутренней по отношению к ответвлению цепи закреплены также при помощи изоляторов, либо напрямую. Предлагаемое решение позволяет выполнить ответвление двух цепей, как на строящихся двухцепных линиях с горизонтальным расположением проводов, так и на существующих двухцепных линиях. 1 Jj 99Z.9 6765 б- Б Фиг 3 в-в Фиг. к Упорядник В.Гаряжа Замовлення 643 Техред М.Моргентал Коректор М.Самборська Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл.,-8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
