Клапан керований

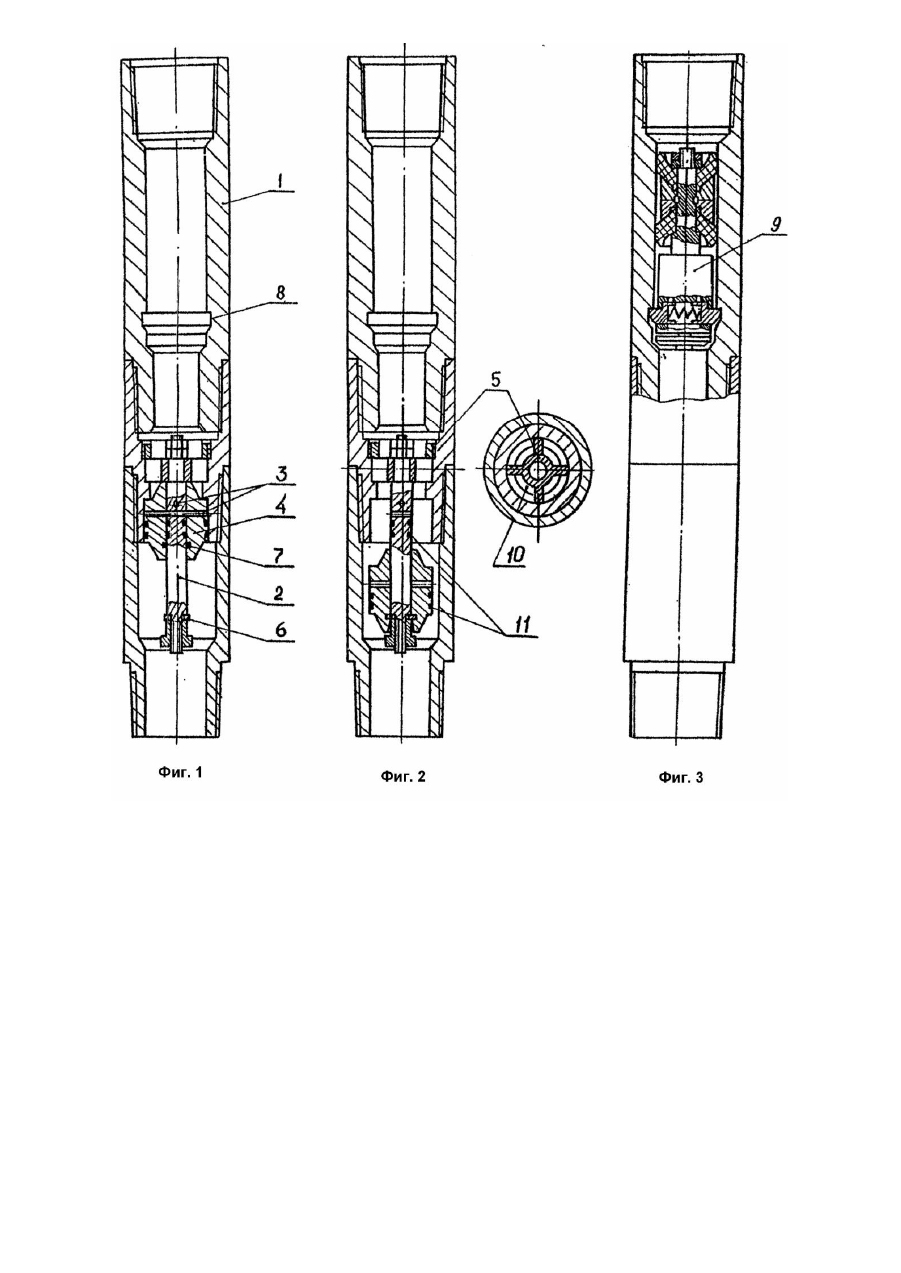

Изобретение предназначено для перекрытия внутритрубного пространства колонны насосно-компрессорных труб при их сп уске (подъеме) в скважину под давлением и обеспечения возможности проведения прямой и обратной промывки. Известен клапан управляемый содержащий разъемный корпус, в котором размещен запорный орган, промывочные отверстия и систему уплотнений (Справочник-каталог по оборудованию и инструменту для предупреждения и ликвидации фонтанов. - М.: Недра, 1981. - С.165). Известный клапан не надежен в работе. Его недостаток - расположение органа управления (фигурного паза лабиринта и шарика) и возвратной пружины в застойной (непроточной) зоне клапана под полым штоком. При проведении промывок механические примеси, находящиеся в прокачиваемой жидкости, будут осаждаться в застойной зоне и препятствовать совершению вращательного-поступательного перемещения полого штока, что приведет к отказу клапана в работе. В основу изобретения поставлена задача усовершенствования клапана управляемого, в котором за счет изменений конструкции запорного органа обеспечивается поступательное движение составных элементов относительно друг друга, что позволяет повысить надежность клапана. Поставленная задача решается за счет того, что в клапане управляемом содержащем разъемный корпус, в котором размещен запорный орган, промывочные отверстия и систему уплотнений новым является то, что запорный орган выполнен в виде закрепленной на штоке срезными штифтами с возможностью осевого перемещения пробки, клапан снабжен крестовиной которая жестко закреплена в корпусе, в крестовине выполнено осевое отверстие, шток запорного органа жестко закреплен в осевом отверстии крестовины и снабжен пружинным фиксатором конечного положения пробки, в пробке выполнена кольцевая проточка под ее пружинный фиксатор, во внутреннем канале корпусе над крестовиной выполнена расточка под устройство для герметизации внутритрубного пространства при подъеме колонны насосно-компрессорных труб из скважины под давлением. На фиг.1 показан клапан управляемый в исходном положении; на фиг.2 - при проведении прямой и обратной промывки; на фиг.3 - с устройством для герметизации внутритр убного пространства. Клапан управляемый состоит из разъемного корпуса 1, в котором размещен запорный орган. Запорный орган выполнен в виде закрепленной на штоке 2 срезными штифтами 3 с возможностью осевого перемещения пробки 4. Шток 2 смонтирован в центральном отверстии крестовины 5, жестко закрепленной в корпусе 1. На штоке также имеется пружинный фиксатор 6 конечного положения пробки 4, а на сопрягаемой со штоком поверхности пробки выполнена кольцевая проточка 7, в которой срабатывает пружинный фиксатор. Во внутреннем канале корпуса над крестовиной выполнена кольцевая расточка 8 под устройство для герметизации внутритрубного пространства 9. На крестовине имеются промывочные отверстия 10. Уплотнение сопрягаемых поверхностей составных частей запорного органа клапана достигается резиновыми кольцами 11. Клапан управляемый предназначен для перекрытия внутреннего канала труб при их сп уске (подъеме) в скважину под давлением и обеспечения возможности проведения прямой и обратной промывки. Клапан может устанавливаться в любом месте колонны труб посредством резьб, выполненных на корпусе 1 и работает следующим образом. При спуске труб клапан, находится в исходном положении (фиг.1). Для открытия клапана в тр убах создается давление, превышающее давление в скважине до величины разрушения срезных шти фтов 3. Последние разрушаются и пробка 4 перемещается по штоку 2 вниз до совмещения пружинного фиксатора 6 с кольцевой проточкой 7, тем самым открывая промывочные отверстия 10. В этом положении (фиг.2) клапан позволяет проводить прямую или обратную промывку скважины. Чтобы закрыть клапан, во внутренний канал труб необходимо поместить устройство для герметизация внутритрубного пространства 9, прокачать его до специальной расточки 8 в корпусе клапана, где оно зафиксируется и перекроет внутренний канал клапана (фиг.3).
