Клапан дросельний шиберний

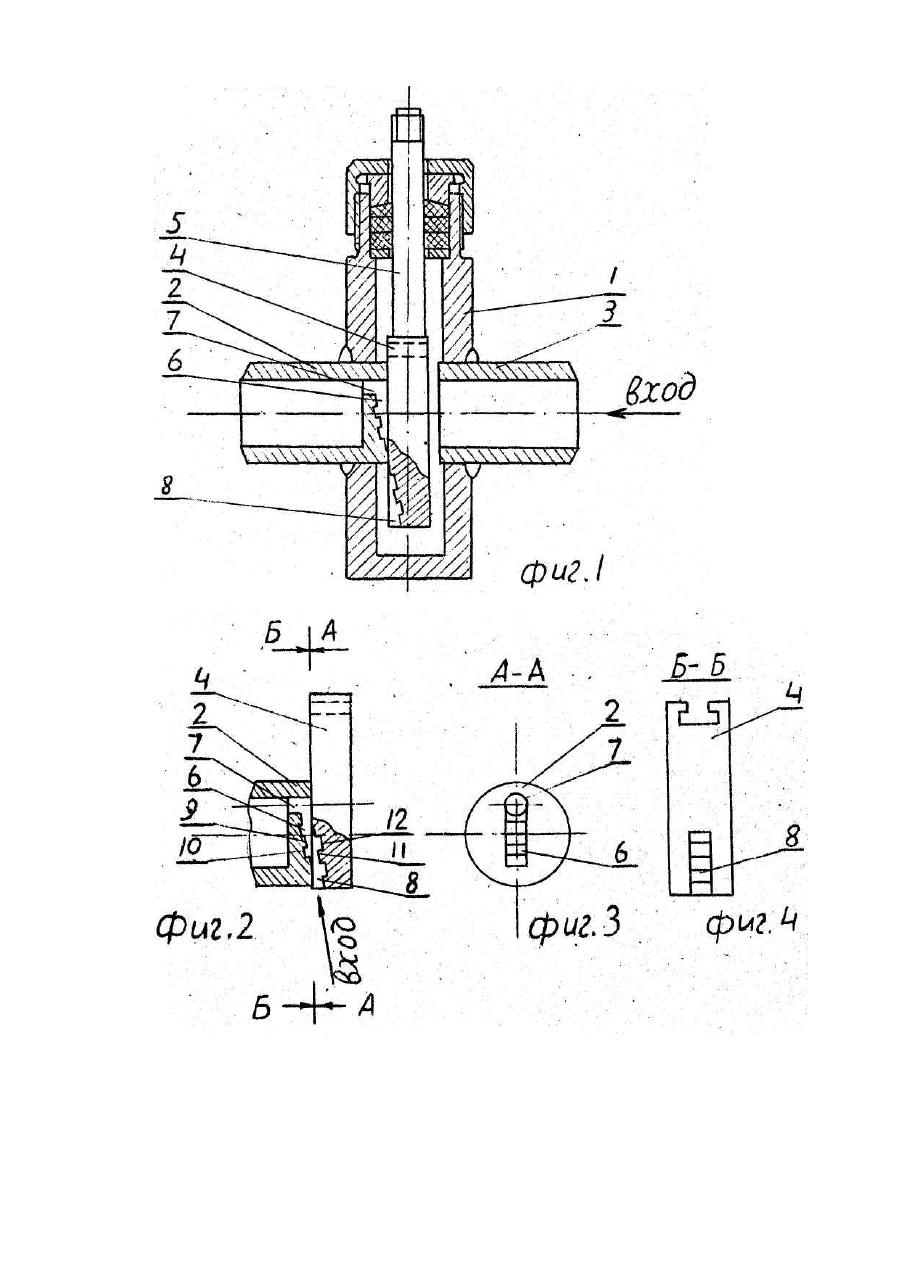

Изобретение относится к конструкции клапанов дроссельных шиберных для регулирования расхода пропускаемой среды и дросселирования ее давления и может быть использовано на тепловых электрических станциях и в др уги х отраслях народного хозяйства. Известно устройство, содержащее корпус, в котором расположен регулирующий орган с уплотнительной поверхностью и седло с дроссельными клапанами [1]. Недостатком известного устройства является быстрый эрозионный и механический износ регулирующего органа. Целью изобретения является повышение ресурса работы дросселирующего органа седла и шибера клапана. Поставленная цель достигается тем, что в клапане дроссельном шиберном, содержащем корпус, дросселирующий орган, состоящий из седла, по меньшей мере, с одним дросселирующим отверстием и шибера с дросселирующим сечением, согласно изобретению, на поверхности седла, обращенной к шиберу, выполнена соединенная с дросселирующим отверстием канавка с переменной глубиной, увеличивающейся в сторону дросселирующего отверстия, а на поверхности шибера, обращенной к седлу, выполнена канавка с переменной глубиной, уменьшающейся в сторону дросселирующего о тверстия седла, при этом канавки седла и шибера выполнены ступенчатого профиля с образованием профилированного ступенчатого канала при их совмещении. На фиг. 1 изображен клапан дроссельный шиберный в исходном положении, разрез; на фиг. 2 дросселирующий орган (седло с шибером в частично открытом положении); на фиг. 3 - разрез А-А на фиг.2; на фиг. 4 - разрез Б-Б на фиг. 2. Клапан дроссельный шиберный содержит корпус 1 с седлом 2 на выходе среды и патрубком 3 на входе среды. В корпусе 1 между седлом 2 и патрубком 3 установлен шибер 4. Шток 5 служит для перемещения шибера 4. На поверхности седла 2, обращенной к шиберу 4 выполнена соединенная с дросселирующим отверстием 7 канавка 6 с переменной глубиной увеличивающейся в сторону дросселирующего отверстия 7. На поверхности шибера 4, обращенной к седлу 2, выполнена канавка 8 с переменной глубиной уменьшающейся в сторону дросселирующего отверстия 7 седла 2. Впадины 10,12 и выступы 9,11 в канавках 6,8 седла 2 и шибера 4 образуют ступенчатый профиль. При совмещении канавок 6,8 седла 2 и шибера 4 образуется профилированный канал. Клапан дроссельный шиберный работает следующим образом. В исходном положении (закрыто) шибер 4 перекрывает канавку б и выходное дросселирующее отверстие 7 седла 2. При перемещении шибера 4 с помощью штока S открывается профилированный канал, который образуют в совмещенном положении канавки 6,8 седла 2 и шибера 4 и дросселирующее отверстие 7 в седле 2. В этом положении расход среды и ее дросселирование происходит в образовавшемся профилированном канале. Впадины 10,12 и выступы 9,11 в канавках 6,8 седла 2 и шибера 4 в совмещенном положении образуют ступени дросселирования, которые повышают гидравлическое сопротивление клапана, т.е. при том же перепаде давления снижается скорость потока среды, что уменьшает эрозионный износ регулирующего органа седла 2 и шибера 4. При дросселировании среды в профилированном канале ступенчатого профиля повышается давление, следовательно, уменьшается сила притяжения шибера 4 к седлу 2 и уменьшается механический износ седла 2 и шибера 4. Использование заявляемого изобретения повысит ресурс работы дросселирующего органа седла и шибера клапана. За счет того, что на поверхности седла, обращенной к шиберу выполнена соединенная с дросселирующим отверстием канавка с переменной глубиной увеличивающейся в сторону дросселирующего отверстия, а на поверхности шибера, обращенной к седлу выполнена канавка с переменной глубиной, уменьшающейся в сторону дросселирующего отверстия седла. Канавки седла и шибера выполнены ступенчатого профиля, т.е. имеют выступы и впадины. В совмещенном положении канавки, седла и шибера образуют проходной профилированный канал.
