Установка для підспінювання полістиролу

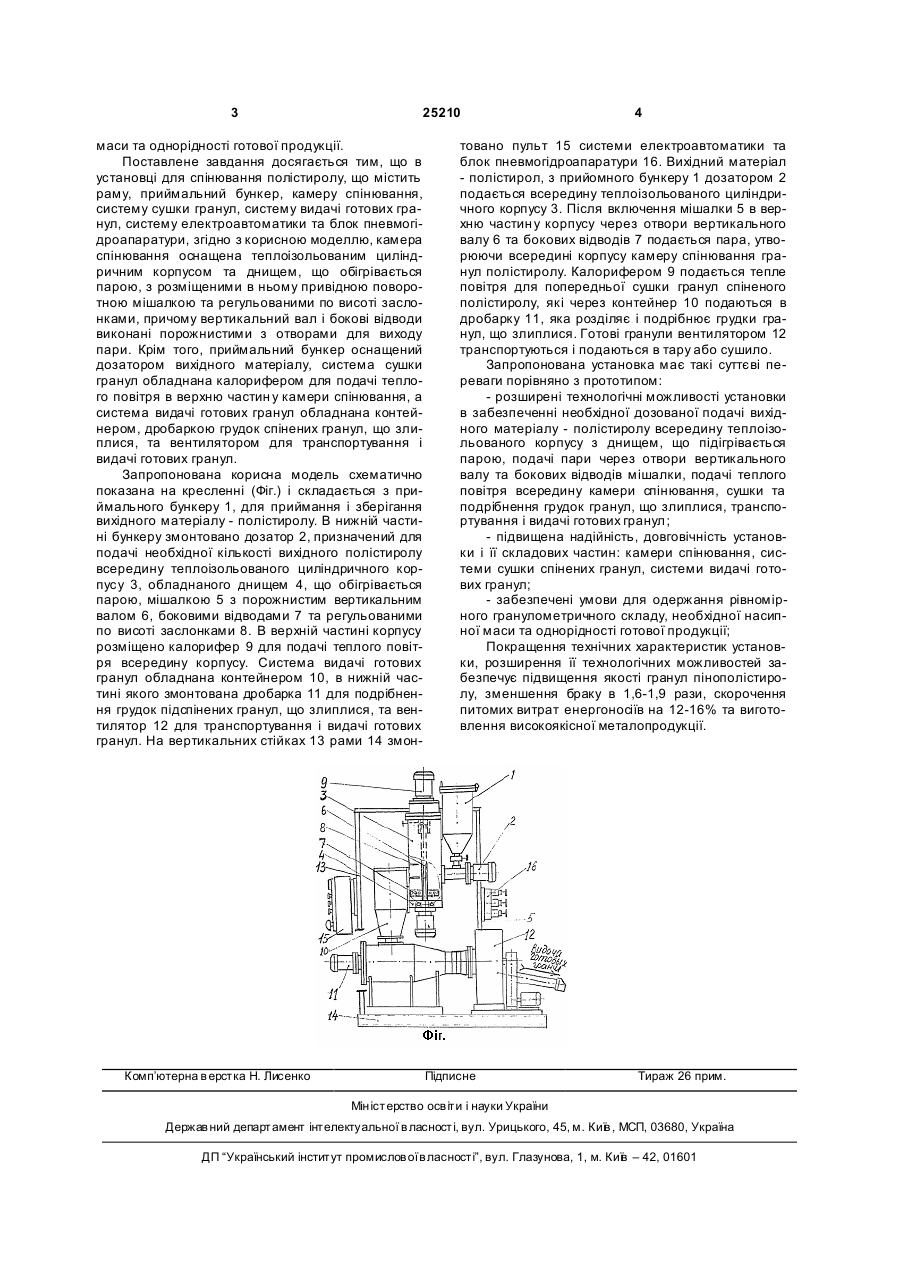

1. Установка для підспінювання полістиролу, що містить раму, приймальний бункер, камеру спінювання, систему сушіння гранул, систему видачі готових гранул, систему електроавтоматики та блок пневмогідроапаратури, яка відрізняється тим, що камера спінювання оснащена теплоізольованим циліндричним корпусом та днищем, що 3 25210 маси та однорідності готової продукції. Поставлене завдання досягається тим, що в установці для спінювання полістиролу, що містить раму, приймальний бункер, камеру спінювання, систему сушки гранул, систему видачі готових гранул, систему електроавтоматики та блок пневмогідроапаратури, згідно з корисною моделлю, камера спінювання оснащена теплоізольованим циліндричним корпусом та днищем, що обігрівається парою, з розміщеними в ньому привідною поворотною мішалкою та регульованими по висоті заслонками, причому вертикальний вал і бокові відводи виконані порожнистими з отворами для виходу пари. Крім того, приймальний бункер оснащений дозатором вихідного матеріалу, система сушки гранул обладнана калорифером для подачі теплого повітря в верхню частин у камери спінювання, а система видачі готових гранул обладнана контейнером, дробаркою грудок спінених гранул, що злиплися, та вентилятором для транспортування і видачі готових гранул. Запропонована корисна модель схематично показана на кресленні (Фіг.) і складається з приймального бункеру 1, для приймання і зберігання вихідного матеріалу - полістиролу. В нижній частині бункеру змонтовано дозатор 2, призначений для подачі необхідної кількості вихідного полістиролу всередину теплоізольованого циліндричного корпусу 3, обладнаного днищем 4, що обігрівається парою, мішалкою 5 з порожнистим вертикальним валом 6, боковими відводами 7 та регульованими по висоті заслонками 8. В верхній частині корпусу розміщено калорифер 9 для подачі теплого повітря всередину корпусу. Система видачі готових гранул обладнана контейнером 10, в нижній частині якого змонтована дробарка 11 для подрібнення грудок підспінених гранул, що злиплися, та вентилятор 12 для транспортування і видачі готових гранул. На вертикальних стійках 13 рами 14 змон Комп’ютерна в ерстка Н. Лисенко 4 товано пульт 15 системи електроавтоматики та блок пневмогідроапаратури 16. Вихідний матеріал - полістирол, з прийомного бункеру 1 дозатором 2 подається всередину теплоізольованого циліндричного корпусу 3. Після включення мішалки 5 в верхню частин у корпусу через отвори вертикального валу 6 та бокових відводів 7 подається пара, утворюючи всередині корпусу камеру спінювання гранул полістиролу. Калорифером 9 подається тепле повітря для попередньої сушки гранул спіненого полістиролу, які через контейнер 10 подаються в дробарку 11, яка розділяє і подрібнює грудки гранул, що злиплися. Готові гранули вентилятором 12 транспортуються і подаються в тару або сушило. Запропонована установка має такі суттєві переваги порівняно з прототипом: - розширені технологічні можливості установки в забезпеченні необхідної дозованої подачі вихідного матеріалу - полістиролу всередину теплоізольованого корпусу з днищем, що підігрівається парою, подачі пари через отвори вертикального валу та бокових відводів мішалки, подачі теплого повітря всередину камери спінювання, сушки та подрібнення грудок гранул, що злиплися, транспортування і видачі готових гранул; - підвищена надійність, довговічність установки і її складових частин: камери спінювання, системи сушки спінених гранул, системи видачі готових гранул; - забезпечені умови для одержання рівномірного гранулометричного складу, необхідної насипної маси та однорідності готової продукції; Покращення технічних характеристик установки, розширення її технологічних можливостей забезпечує підвищення якості гранул пінополістиролу, зменшення браку в 1,6-1,9 рази, скорочення питомих витрат енергоносіїв на 12-16% та виготовлення високоякісної металопродукції. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
