Мотальний механізм

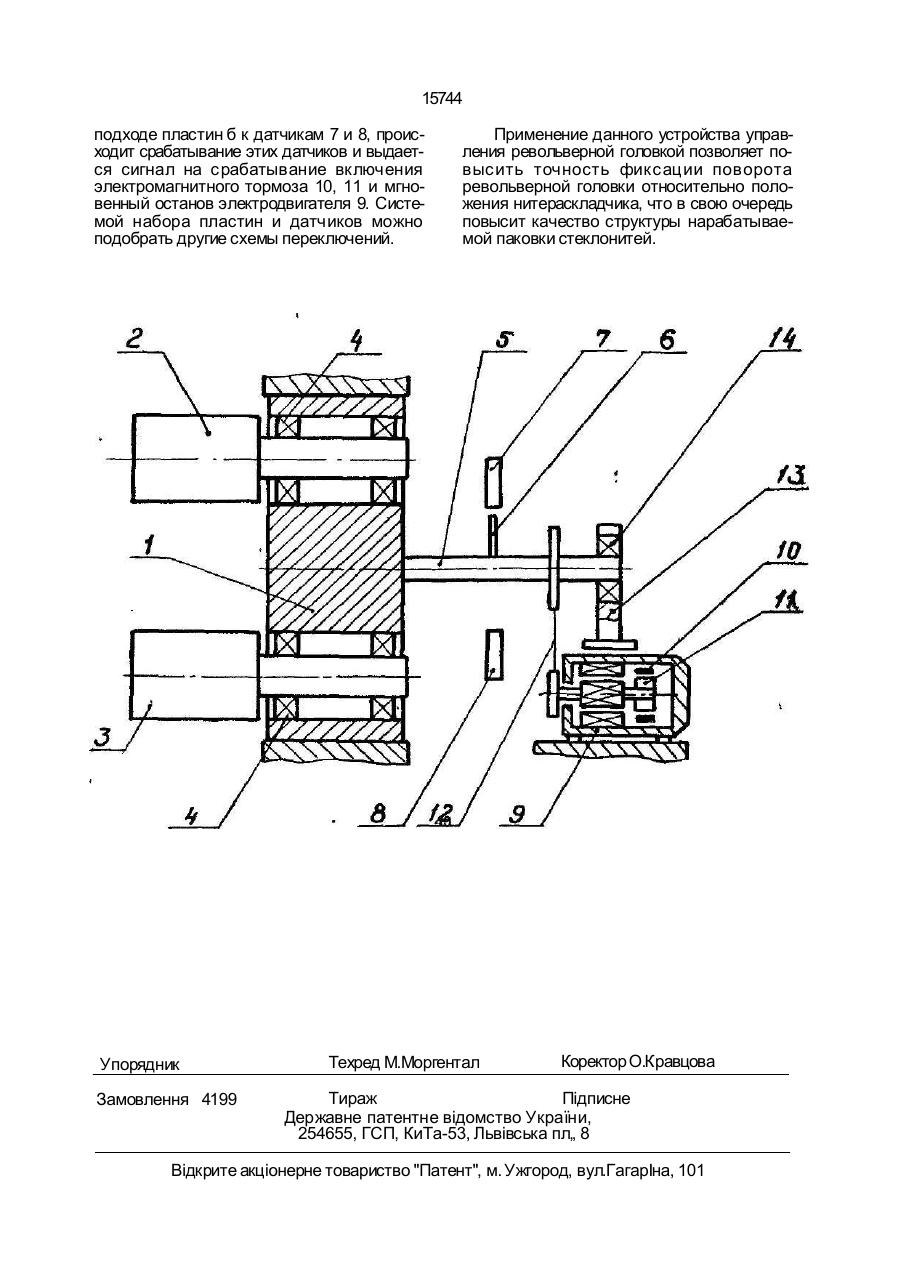

1. Мотальный механизм, содержащ ий револьверную головку с бобинодержателя ми, нитераскладчик, привод шагового пово рота револьверной головки, выполненный в виде электродвигателя, кинематически свя занного с валом револьверной головки и си сте му упра влен ия, о тлич ающ ийся тем, что электродвигатель снабжен тормозом, а система управления имеет радиально рас положенные на валу револьверной головки пластины и датчики, управляющ ие тормо зом. * 2. М ех а ни зм п о п. 1, о тлич ающ ий с я тем, что электродвигатель и тормоз совмещены в единый узел. с > Изобретение относится к области производства химических волокон, более подробно оно касается конструкции устройств для наматывания стеклонитей. Целью настоящего изобретения является устранение указанных недостатков, повышен ие точн ос ти фи ксации пов ор о та револьверной головки. Тормоз, встроенный в электродвигатель и соединенный с системой их управления , выполненной по изобретению, позволяе т свести на нет инерционность электродвигателя во время поворота револьверной головки в заданное положение, что обеспечивае т точность фиксации поворота. Сущность изобретения иллюстрируется чертежом, на котором схематически изображен мотальный механизм поворотного типа. Мотальный механизм содержит корпус с цилиндрическим отверстием, в котором размещ ен ци ли ндрически й пов оро тный диск 1, в поворотном диске 1 размещены как минимум два бобинодержателя 2 и 3, уста новленные на подшипниковых опорах 4. Диск 1 имеет возможность поворота вокруг вала 5, на котором установлены ножевые пластины 6, контактирующие с датчиками 7 и 8. Поворот диска 1 осуществляется двигателем 9 со встроенными тормозом 10 посредством цепной передачи 12. Вторым концом вал опирается на опору 13 и закрепленный в ней подшипник 14. Устройство работает следующим образом. При наматывании нити на бобинодержа тель 2 по программе, заложенной в схему управления циклом намотки сигнал об окон чании цикла намотки подается на включение привода поворота револьверной головки. Двигатель 9 включается и посредством цепной передачи 12 поворачивает вал 5 и закрепленную в нем револьверную головку с установленными в диске 1 бобинодержателями 2 и 3. Ножевые пластины 6 выполнены с возможностью их установки относительно датчиков 7 и 8 в соответствии с фиксирован ными положениями бобин одер жате л ей. При ел п 15744 подходе пластин б к датчикам 7 и 8, происходит срабатывание этих датчиков и выдается сигнал на срабатывание включения электромагнитного тормоза 10, 11 и мгновенный останов электродвигателя 9. Системой набора пластин и датчиков можно подобрать другие схемы переключений. Упорядник Замовлення 4199 Применение данного устройства управления револьверной головкой позволяет повысить точность фиксации поворота револьверной головки относительно положения нитераскладчика, что в свою очередь повысит качество структуры нарабатываемой паковки стеклонитей. Техред М.Моргентал Коректор О.Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТа-53, Львівська пл„ 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
