Насосний агрегат
Номер патенту: 25238
Опубліковано: 25.07.2007
Автори: Забишний Віктор Іванович, Момот Микола Федорович, Сердюк Анатолій Іванович, Забишний Василь Іванович, Ченчевий Валерій Геннадієвич
Формула / Реферат
Насосний агрегат, який містить корпус, всередині якого розташований вал з робочими колесами, зворотний клапан для перекриття надходження рідини в зворотному напрямку, лопатний відвід для перетворення динамічного напору в статичний, у нижній частині вала розміщено п'яту, яка приймає осьове навантаження на вал, а у верхній частині корпусу знаходиться перехідник, всередині якого розміщено зворотний клапан.
Текст

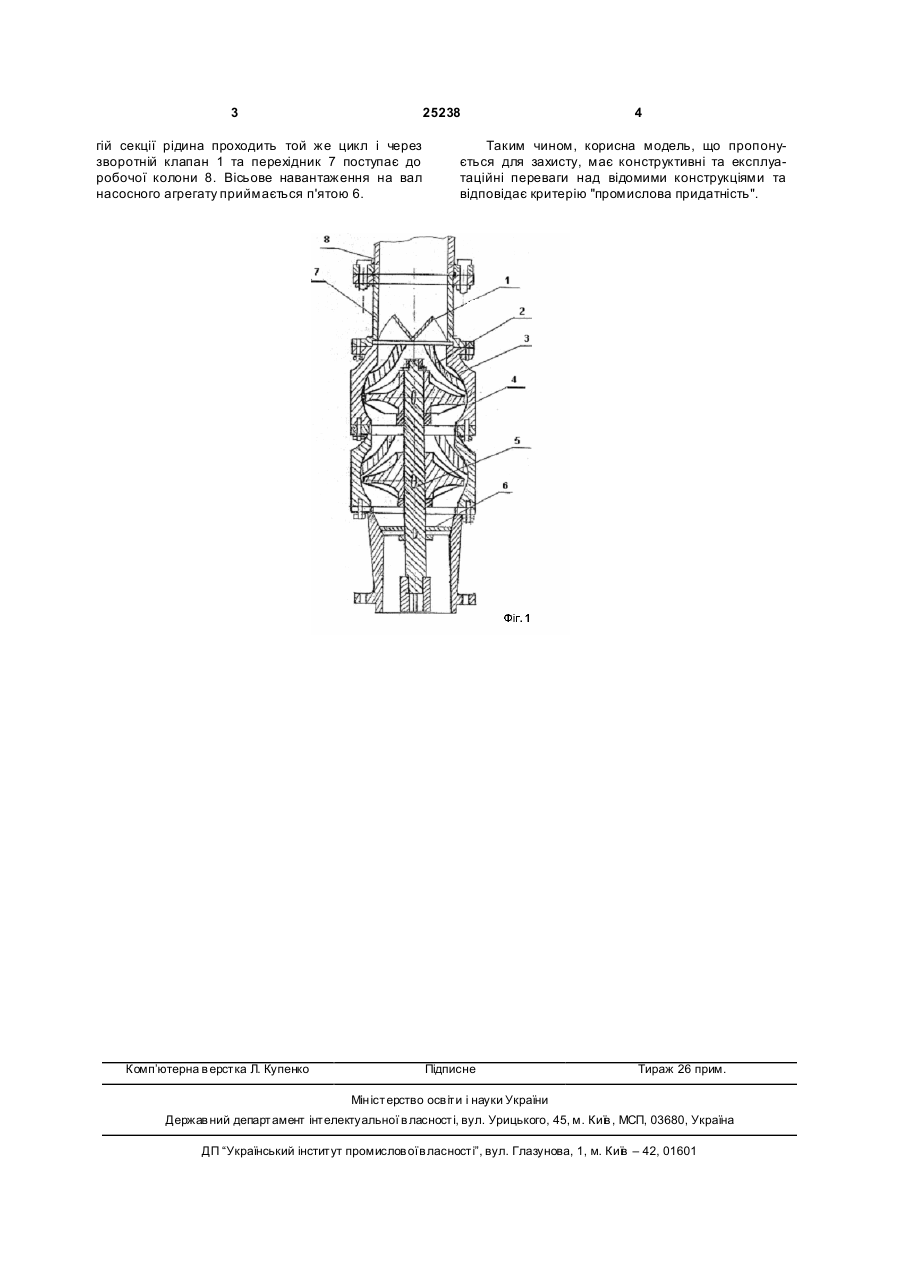

Насосний агрегат, який містить корпус, всередині якого розташований вал з робочими колесами, зворотний клапан для перекриття надходження рідини в зворотному напрямку, лопатний відвід для перетворення динамічного напору в статичний, у нижній частині вала розміщено п'яту, яка приймає осьове навантаження на вал, а у верхній частині корпусу знаходиться перехідник, всередині якого розміщено зворотний клапан. (19) (21) u200705303 (22) 15.05.2007 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Ченчевий Валерій Геннадієвич, Сердюк Анатолій Іванович, Момот Микола Федорович, Забишний Василь Іванович, Забишний Віктор Іванович (73) КОМУНАЛЬНЕ ПІДПРИЄМСТВО ПОЛТАВСЬКОЇ ОБЛАСНОЇ РАДИ "ПОЛТАВАВОДОКАН АЛ" 3 25238 гій секції рідина проходить той же цикл і через зворотній клапан 1 та перехідник 7 поступає до робочої колони 8. Вісьове навантаження на вал насосного агрегату приймається п'ятою 6. Комп’ютерна в ерстка Л. Купенко 4 Таким чином, корисна модель, що пропонується для захисту, має конструктивні та експлуатаційні переваги над відомими конструкціями та відповідає критерію "промислова придатність". Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPump unit
Автори англійськоюSerdiuk Anatolii Ivanovych, Momot Mykola Fedorovych, Zabyshnyi Vasyl Ivanovych
Назва патенту російськоюНасосный агрегат
Автори російськоюСердюк Анатолий Иванович, Момот Николай Федорович, Забишный Василий Иванович
МПК / Мітки
МПК: E21B 43/00, F04D 13/02
