Герметичний запорний вентіль

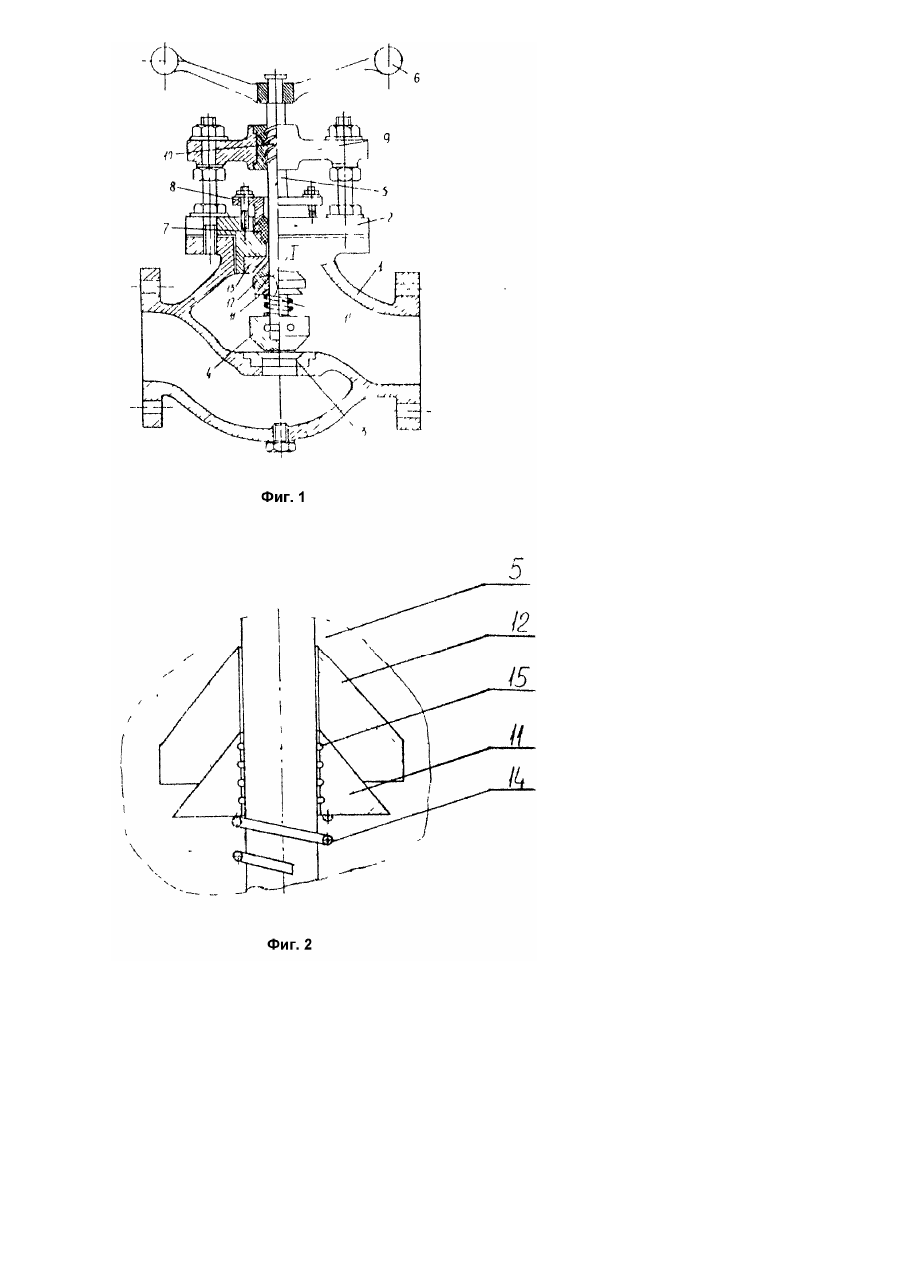

Изобретение относится к области запорной арматуры и может быть использовано во всех отраслях промышленности и техники, где используются трубопроводы и запорная арматура и особенно там, где нужно исключить утечки транспортируемой среды через уплотнительные сальниковые устройства. Известен герметичный запорный вентиль, содержащий корпус с седлом, в котором размещен запорный орган, соединенный со штоком, на котором выполнен конический бурт. Уплотнительный элемент с конической расточкой свободно установлен на штоке и взаимодействует поверхностью расточки с буртом. Крышка снабжена имеющей посадочную поверхность втулкой, размещенной с возможностью взаимодействия с уплотнительным элементом при открытом положении вентиля (Патент СССР №1831621 A3). Недостатком таких вентилей является то, что герметичность закрытия дополнительным уплотнительным элементом - буртом достигается при полностью открытом положении вентиля. Задачей изобретения является исключение утечки транспортируемой по трубопроводам среды через сальниковые уплотнения запорной арматуры, как при полностью открытом, так и при любой промежуточной степени открытия. Поставленная задача решается тем, что бурт выполнен в виде устанавливаемого уплотняющего конуса, посаженного на шток по скользящей широкоходовой посадке. Между уплотняющим конусом и запорным органом устанавливается пружина, прижимающая уплотняющий конус к уплотнительному элементу и втулке. На внутренней поверхности отверстия уплотняющего конуса, взаимодействующего со штоком, выполняются кольцевые выточки. Причинно-следственная связь между конструктивными элементами заявляемого изобретения и достигаемым техническим результатом состоит в том, что при любой степени открытия вентиля, сжатая пружина упираясь одним концом в запорный орган, осуществляет постоянное нажатие своим другим концом на уплотняющий конус с уплотнительным элементом, который в свою очередь плотно прижимается к втулке размещенной в крышке, тем самым предотвращая утечку транспортируемой среды через сальниковые устройства. На чертеже (фиг.) представлен общий вид герметичного запорного вентиля. Герметичный запорный вентиль содержит корпус 1 с крышкой 2. В корпусе 1 установлено седло 3 и размещен запорный орган 4, соединенный со штоком 5, на котором размещен маховик 6. В крышке размещен сальниковый уплотнительный элемент 7 с прижимной втулкой 8. С крышкой 2 соединена траверса 9 с резьбовым участком 10. С указанным участком взаимодействует резьба, выполненная на штоке 5. На шток садится уплотняющий конус 11 согласно допуска скользящей посадки. Аналогично на штоке свободно размещен уплотнительный элемент 12 с конической расточкой, поверхность которой соприкасается с конической поверхностью уплотняющего конуса 11, и пришлифовывается к его поверхности. В крышке 2 установлена втулка 13 с посадочной конической поверхностью, контактирующей с наружной конической поверхностью подвижного уплотнительного элемента 12. Указанные конические поверхности пришлифованы друг к другу. Между уплотняющим конусом 11 и запорным органом 4 на шток 5 устанавливается пружина 14. Пружина обеспечивает прижатие уплотняющего элемента к втулке при любом положении запорного устройства. Для обеспечения дополнительного уплотнения на внутренней поверхности отверстия в уплотнительном конусе вставлены выточки 15 в виде лабиринтового уплотнения. Полная герметизация зазора между отверстием в уплотнительном конусе и штоком может быть осуществлена заполнением выточек 15 маслом или магнитной жидкостью (смесь масла с магнитными окислами железа). Запорный вентиль работает следующим образом. При открытии вентиля вращением маховика 6 перемещают вверх шток 5, резьба которого взаимодействует с резьбой траверсы 9. Шток 5, перемещаясь поступательно вверх, отводит запорный орган 4 от седла 3. При перемещении штока, пружина 14 сжимается и прижимает подвижный уплотняющий конус 11 вместе с уплотнительным элементом 12 к посадочной поверхности втулки 13, закрепленной в крышке 2. Исключая тем самым утечку рабочей среды через сальниковое уплотнение 7 при любой степени открытия вентиля.
