Запорний пристрій
Номер патенту: 8626
Опубліковано: 30.09.1996
Автори: Турлюн Валерій Йосипович, Константінов Олександр Іванович, Кисенко Володимир Іванович, Клімов Павло Пилипович, Сморудов Валерій Власович
Формула / Реферат
Запорное устройство, содержащее корпус с седлом, перекрываемым размещенной в проходном канале корпуса конической резьбовой пробкой, и уплотнительными кольцами, отличающееся тем, что, с целью повышения надежности, в корпусе соосно проходному каналу выполнена расточка, седло снабжено обоймой, размещенной с возможностью радиального перемещения в расточке, причем сопрягаемые поверхности седла и обоймы выполнены сферическими, а уплотнительные кольца установлены между упомянутыми поверхностями и контактирующими поверхностями обоймы и расточки.
Текст

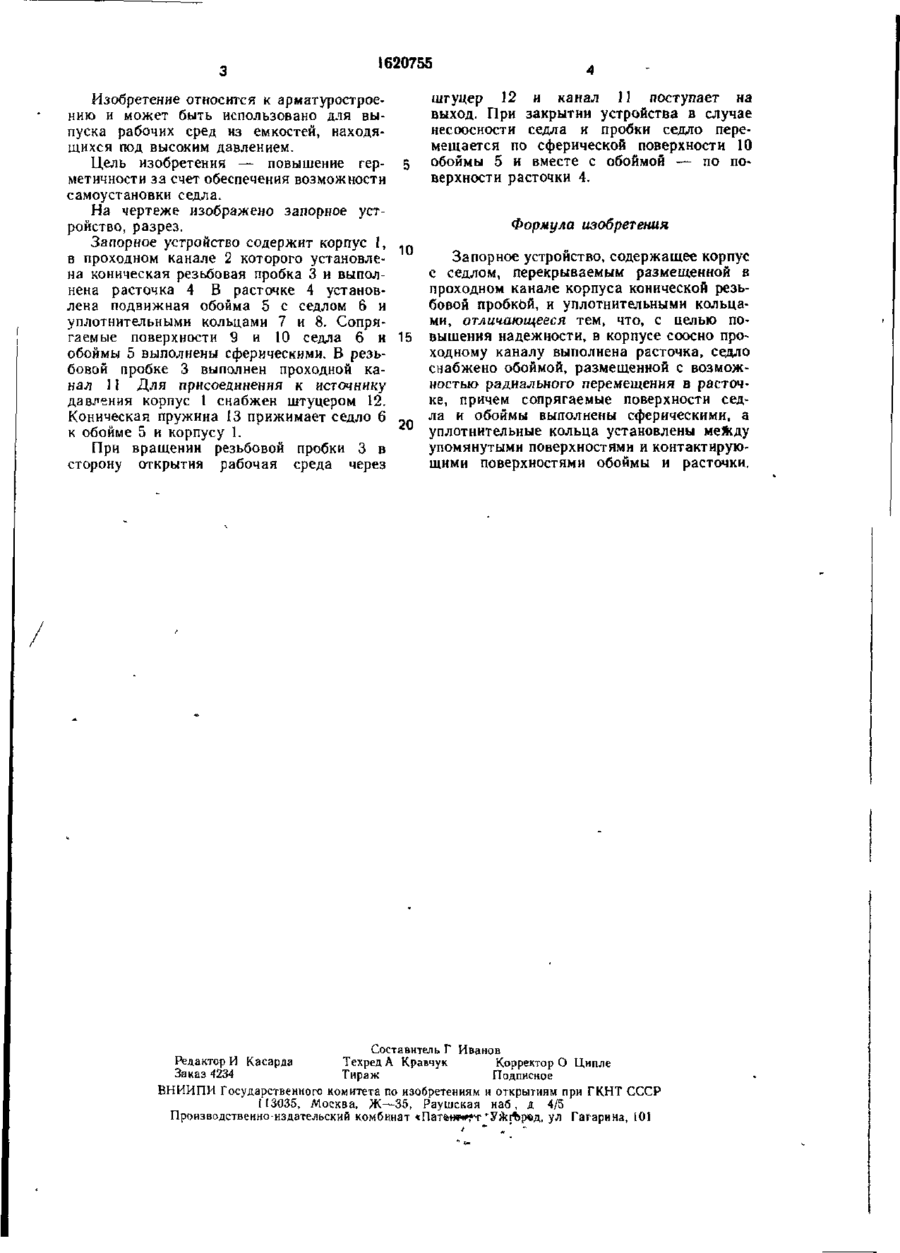

Изобретение относится к арматуростроению. Цель изобретения — повышение герметичности запорной пары за счет обеспечения самоустановки седла. При закрытии устройства коническая резьбовая пробка 3 передает усилие герметизации на седло 6 Под действием этого усилия седло 6 самоустанавливается на сферической поверхности 9 обоймы 5, которая под действием того же усилия может радильно смещаться в расточке 4 корпуса 1, обеспечивая надежное прилегание уплотнительных поверхностей пробки 3 и седла 6. 1 ил. 11 13 СП 11 1620755 Изобретение относится к арматуростроению и может быть использовано для выпуска рабочих сред из емкостей, находящихся под высоким давлением. Цель изобретения — повышение rep- 5 метичности за счет обеспечения возможности самоустановки седла. На чертеже изображено запорное устройство, разрез. Запорное устройство содержит корпус 1, в проходном канале 2 которого установле- 10 на коническая резьбовая пробка 3 и выполнена расточка 4 В расточке 4 установлена подвижная обойма 5 с седлом 6 и уплотнительными кольцами 7 и 8. Сопрягаемые поверхности 9 и 10 седла 6 и 15 обоймы 5 выполнены сферическими. В резьбовой пробке 3 выполнен проходной канал 11 Для присоединения к источнику давления корпус 1 снабжен штуцером 12. Коническая пружина 13 прижимает седло б 20 к обойме 5 и корпусу 1. При вращении резьбовой пробки 3 в сторону открытия рабочая среда через шгуцер 12 и канал І J поступает на выход. При закрытии устройства в случае несоосности седла и пробки седло перемещается по сферической поверхности 10 обоймы 5 и вместе с обоймой — по поверхности расточки 4. Формула изобретения Запорное устройство, содержащее корпус с седлом, перекрываемым размещенной в проходном канале корпуса конической резьбовой пробкбй, и уплотнительными кольцами, отличающееся тем, что, с целью повышения надежности, в корпусе соосно проходному каналу выполнена расточка, седло снабжено обоймой, размещенной с возможностью радиального перемещения в расточке, причем сопрягаемые поверхности седла и обоймы выполнены сферическими, а уплотнительные кольца установлены ме*сду упомянутыми поверхностями и контактирующими поверхностями обоймы и расточки. Составитель Г Иванов Редактор И Касарда Техред А Кравчук Корректор О Ципле Заказ 4234 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-издательский комбинат «Патенч^т'УйсЛрвд, ул Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюLocking device
Автори англійськоюKysenko Volodymyr Ivanovych, Turliun Valerii Yosypovych, Konstantinov Oleksandr Ivanovych, Smorudov Valerii Vlasovych, Klimov Pavlo Pylypovych
Назва патенту російськоюЗапорное устройство
Автори російськоюКисенко Владимир Иванович, Турлюн Валерий Иосифович, Константинов Александр Иванович, Сморудов Валерий Власович, Клімов Павло Пилипович
МПК / Мітки
МПК: F16K 1/32
Код посилання
<a href="https://ua.patents.su/2-8626-zapornijj-pristrijj.html" target="_blank" rel="follow" title="База патентів України">Запорний пристрій</a>
