Вентиль

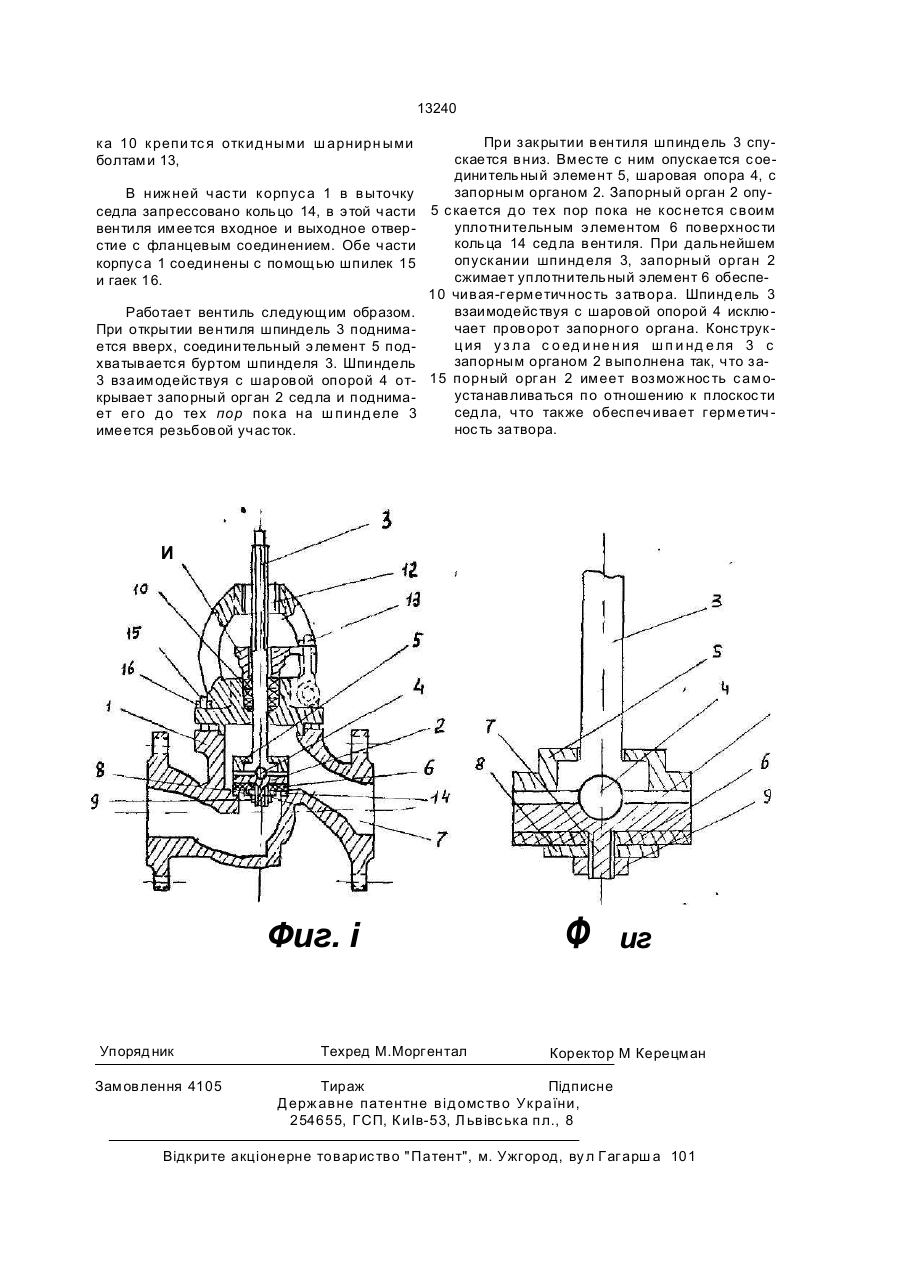

Вентиль, содержащий корпус с седлом, крышку, размещенный в корпусе запорный Предполагаемое изобретение относ ится к запорной тру бопроводной армату ре и может быть использовано в лю бой из отраслевой промыш леннос ти. Целью изобретения являетс я упрощение конс трукции при сох ранении герметичнос ти затвора при проход е на необход имый диаметр и увеличения с рока с лужбы вентиля. Изобретение поясняется чертежом, где на фиг. 1 предс тавлен вентиль, разрез, общий вид (соответс твующий работе его в качес тве запорного вентиля); на фиг. 2 запорный орган разрез Вентиль с ос тоит из корпуса 1, выполненного из двух час тей. В верх ней час ти корпус а 1 (крышка) размещен запорный орган 2 выполненный в виде тарелки Резьбовое соед инение со шпинд елем 3; нижний конец ш пинд еля 3 имеет кольцевой бу рт, а в торце шпинделя 3 по центру имеется с фе орган в вид е тарелки, прикрепленной к концу шпинделя посредс твом соединительного элемента, о т л и ч а ю щ и й с я тем, ч то на конце шпинделя выполнен кольцевой бу рт, запорный орган снабжен уплотнением ус тановленным со с тороны сед ла, соед инительный э лемен т выпо/ ш ен в вид е вту лк и, диаметр которой равен диаметру тарелки, а во вту лке со с тороны запорного органа выполнена рас точка д ля бу рта шпинд еля, при этом на обращенных друг к другу торцах шпинд еля и запорного органа выполнены с ферические углу бления, в которых размещена шаровая опора. рическое углу бление д ля ш аровой опоры 4. Верхний конец шпинд еля 3 выполнен в форме квадрата д ля ус тановки маховика или рукоятки при эксплу атации. Запорный орган 2 в торце обращенном к торцу шпинделя имеет точно такое с ферическое углубление как и в торце шпинделя д ля шаровой опоры 4. Запорный орган 2 снабжен уплотнительным э лементом 6, который крепится с помощью винтового с оед инения 7, шайбы 8 и гайки 9. Соединительный э лемент 5 шпинделя 3 с запорным органом 2 выполнен в виде втулки, диаметр которой равен диаметру тарелки запорного органа, а во вту лке со стороны запорного органа выполнена рас точка д ля бурта шпинд еля. В э той ч ас ти к орпус а вентиля имеетс я вырез д ля с альника 10 с крышкой сальника 11, а также резьбовое соединение ш пинделя 3 с гайкой буг еля 12. К рышк а 11 сальни С > о О 13240 ка 10 крепи тс я откид ными ш арнирн ыми болтами 13, В ниж ней час ти к орпус а 1 в выточку седла запрессовано кольцо 14, в э той части вентиля имеется входное и выходное отверстие с фланцевым соединением. Обе части корпус а 1 соединены с помощью шпилек 15 и гаек 16. Работает вентиль следующим образом. При открытии вентиля шпиндель 3 поднимается вверх, соединительный э лемент 5 подхватываетс я буртом шпинделя 3. Шпиндель 3 взаимодейс твуя с шаровой опорой 4 открывает запорный орган 2 сед ла и поднимает его д о тех пор пок а на ш пинд еле 3 имеется резьбовой учас ток. При зак рытии вентиля шпинд ель 3 спускается вниз. Вмес те с ним опускается с оединительный элемент 5, шаровая опора 4, с запорным органом 2. Запорный орган 2 опу5 с кается д о тех пор пока не кос нетс я с воим уплотнительным э лементом 6 поверхнос ти кольца 14 сед ла вентиля. При дальнейшем опускании шпинд еля 3, запорный орган 2 сжимает уплотнительный элемент 6 обеспе10 чивая-герметичнос ть затвора. Шпинд ель 3 взаимодейс твуя с шаровой опорой 4 исключает проворот запорного органа. Конс трук ц ия у з л а с о ед и не н ия ш п и нд е ля 3 с запорным органом 2 выполнена так, что за15 порный орган 2 имеет возможнос ть с амоустанавливаться по отношению к плоскос ти сед ла, что также обеспечивает герметич нос ть затвора. И Фиг. і Упоряд ник Замовлення 4105 Техред М.Моргентал Ф иг Коректор М Керецман Тираж Підписне Державне патентне від омс тво України, 254655, ГСП, К иІв-53, Л ьвівс ька пл., 8 Відкрите акціонерне товарис тво " Патент", м. Ужгород, ву л Гагарш а 101
