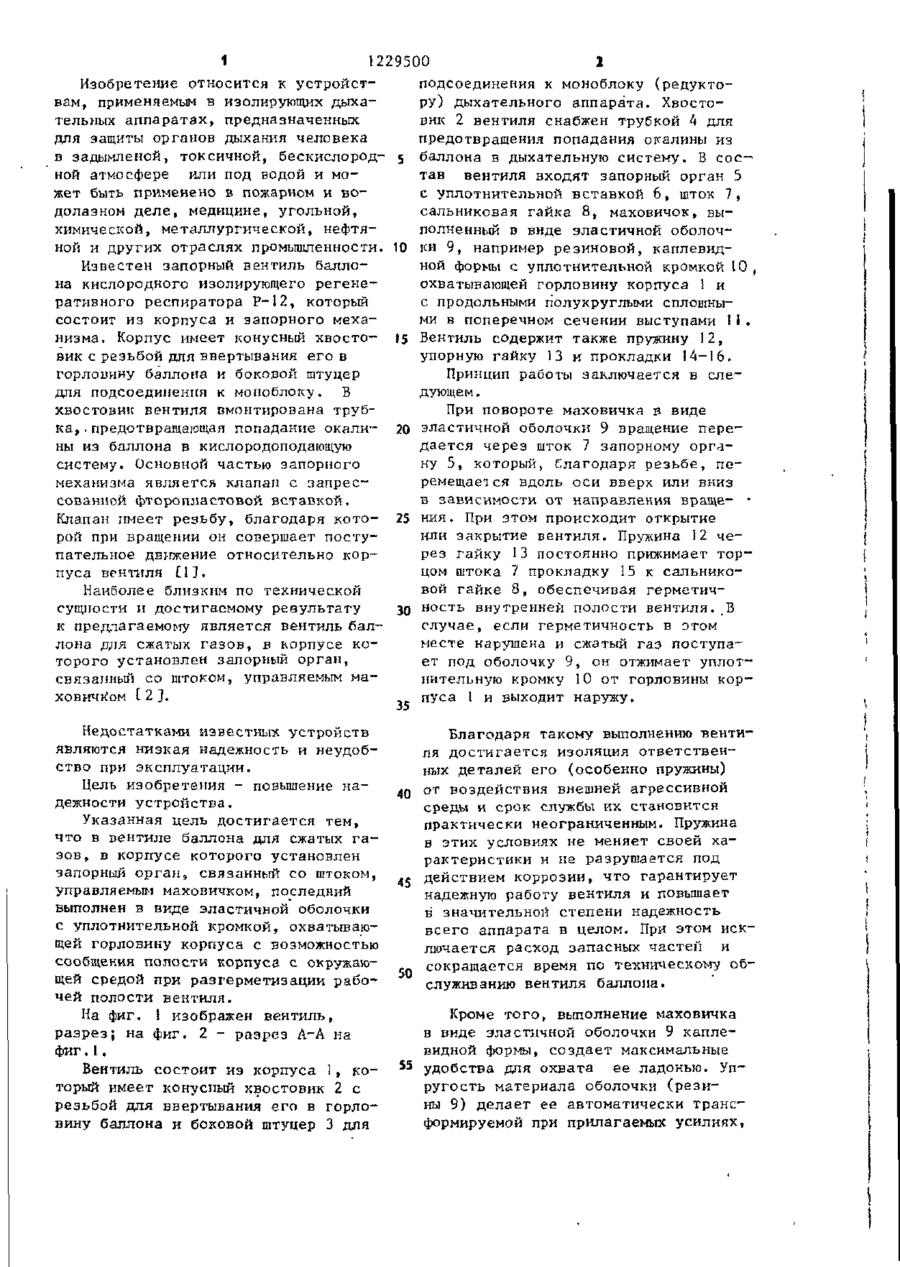

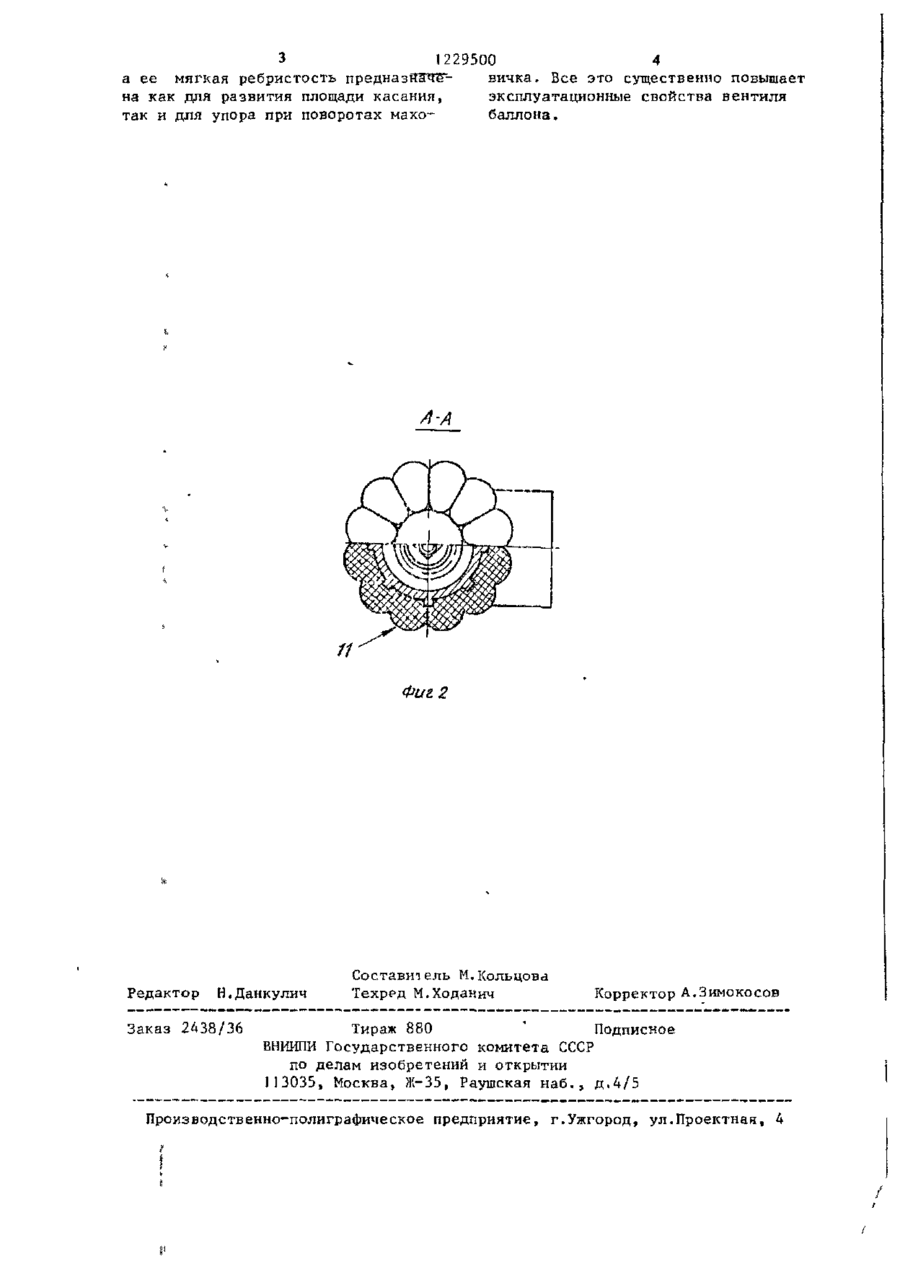

ВЕНТИЛЬ БАЛЛОНА ДЛЯ СЖАТЫХ ГАЗОВ, в корпусе которого установлен запорный орган, связанный со ілтоком, управляемым маховичком, о т л и ч а ю щ и и с я тем, что, с целью повышения надежности и удобства эксплуатации, маховичок выполнен в виде эластичной оболочки с уплотпителыюй кромкой, охватывающей горловину корпуса с возможностью сообщения полос in корпуса с окружающей средой при разгерметизации рабочей полости вентиля. 13 Он Фиг 1 WPMl*^r 1 1229500 Изобретение относится к устройстподсоединения к моноблоку (редуктовам, применяемым в изолирующих дыхару) дыхательного аппарата. Хвостотельных аппаратах, предназначенных вик 2 вентиля снабжен трубкой 4 для для защиты органов дыхания человека предотвращения попадания окалины из в задымленой, токсичной, бескислород- 5 баллона в дыхательную систему. В сос-^ ной атмосфере или под водой и мотав вентиля входят запорный орган 5 жет быть применено в пожарном и вос уплотнительной вставкой 6, шток 7, долазном деле, медицине, угольной, сальниковая гайка 8, маховичок, выхимической, металлургической, нефтяполненный в виде эластичной оболочной и других отраслях промышленности. 10 ки 9, например резиновой, каплевидИзвестен запорный вентиль баллоной формы с уплотнительной кромкой 10, на кислородного изолирующего регенеохватывающей горловину корпуса 1 и ративного респиратора Р-12, который с продольными полукруглыми сплошнысостоит из корпуса и запорного мехами в поперечном сечении выступами 11. низма. Корпус имеет конусный хвосто- (5 Вентиль содержит также пружину 12, вик с резьбой для ввертывания его в упорную гайку 13 и прокладки 14-16. горловину баллона и боковой штуцер Принцип работы заключается в следля подсоединения к моноблоку. В дующем . хвостовик вентиля вмонтирована трубПри повороте маховичка в виде ка, .предотвращающая попадание окали- 20 эластичной оболочки 9 вращение перены из баллона в кислородоподаюіцую дается через шток 7 запорному оргасистему. Основной частью запорного ну 5, который, благодаря резьбе, пемеханизма является клапан с запресремещает ся вдоль оси вверх или вниз сованной фторопластовой вставкой. в зависимости от направления враще- * Клапан имеет резьбу, благодаря кото- 25 ния. При этом происходит открытие рой при вращении он совершает постуили закрытие вентиля. Пружина 12 чепательное движение относительно коррез гайку 13 постоянно прижимает торпуса вентиля С П . цом штока 7 прокладку 15 к сальниковой гайке 8, обеспечивая герметичНаиболее близким по технической Зо ность внутренней полости вентиля._В сущности и достигаемому результату случае, если герметичность в этом к предлагаемому является вентиль балместе нарушена и сжатый газ поступалона для сжатых газов, в корпусе коет под оболочку 9, он отжимает уплотторого установлен запорный орган, нительную кромку 10 от горловины корсвязанный со штоком, управляемым мапуса 1 и выходит наружу. ховичк'ом С 2 ]. 35 Недостатками известных устройств являются низкая надежность и неудобство при эксплуатации. Цель изобретения - повышение надежности устройства. Указанная цель достигается тем, что в вентиле баллона для сжатых газов, в корпусе которого установлен запорный орган, связанный со штоком, управляемым маховичком, последний выполнен в виде эластичной оболочки с уплотиительной кромкой, охватывающей горловину корпуса с возможностью сообщения полости корпуса с окружающей средой при разгерметизации рабочей полости вентиля. На фиг. 1 изображен вентиль, разрез; на фиг. 2 - разреэ А-А на фиг.1 . Вентиль состоит из корпуса 1, который имеет конусный хвостовик 2 с резьбой для ввертывания его в горловину баллона и боковой штуцер 3 для Благодаря такому выполнению вентиля достигается изоляция ответственных деталей его (особенно пружины) 40 от воздействия внешней агрессивной среды и срок службы их становится практически неограниченным. Пружина в этих условиях не меняет своей характеристики и не разрушается под действием коррозии, что гарантирует 45 надежную работу вентиля и повышает в значительной степени надежность всего аппарата в целом. При этом исключается расход запасных частей и сокращается время по техническому об50 служиванию вентиля баллона. Кроме того, выполнение маховичка в виде эластичной оболочки 9 каплевидной формы, создает максимальные удобства для охвата ее ладонью. Упругость материала оболочки (резины 9) делает ее автоматически транс формируемой при прилагаемых усилиях, З Ї2295О0 4 а ее мягкая ребристость предназначёвичка. Все это существенно повышает на как для развития площади касания, эксплуатационные свойства вентиля так и для упора при поворотах махобаллона. А-А Фиг 2 Редактор И.Данкулич Заказ 2438/36 Составитель И.Кольцова Техред М.Ходанич Корректор А.Зимокосов Тираж 880 ' Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытии 113035, Москва, Ж-35, Раушская наб., д.А/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
