Оптичний адаптер

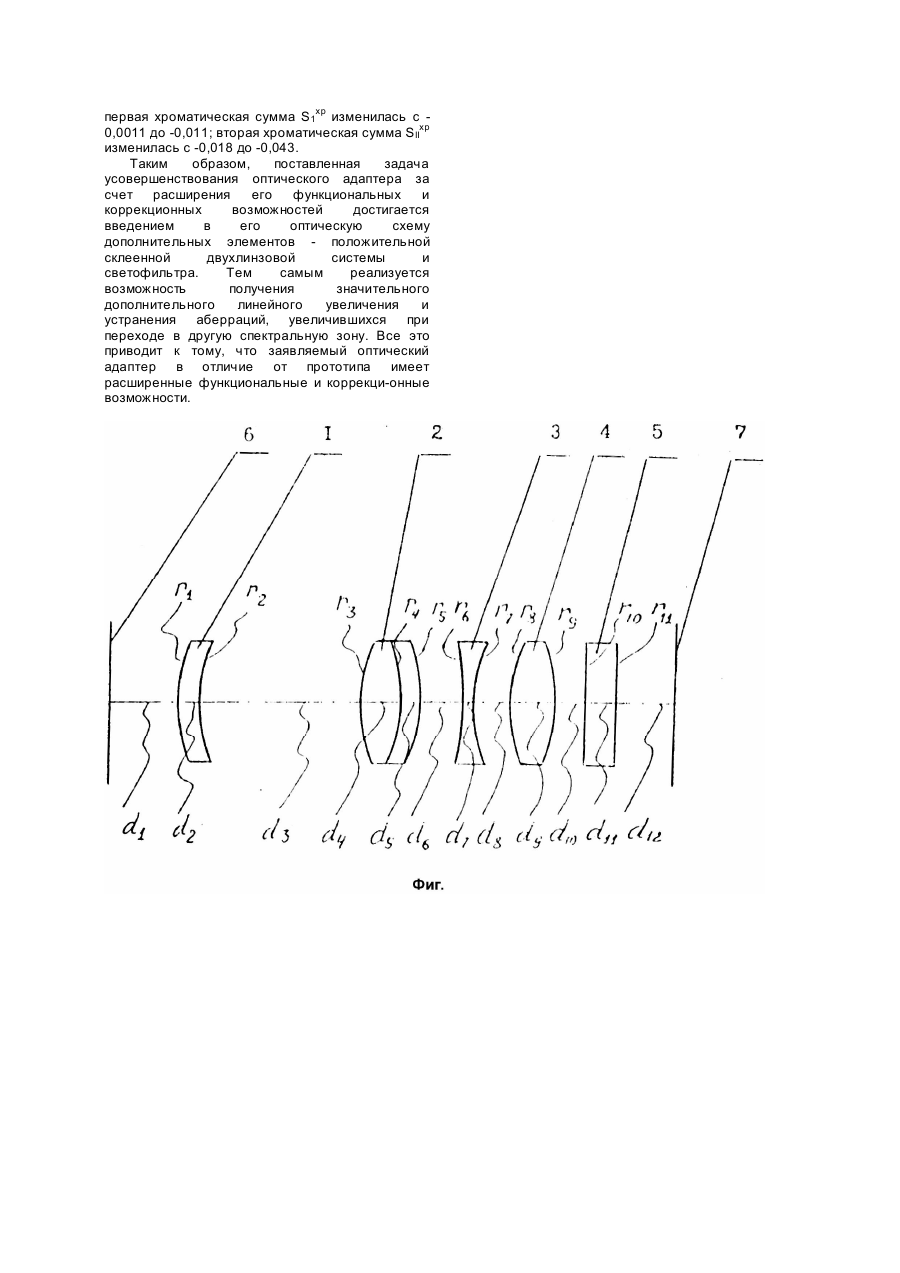

Изобретение относится к оптическому приборостроению, в частности, к вычислительной оптике. Известен оптический адаптер, содержащий положительную линзу, склеенную двухлинзовую систему, отрицательную линзу и положительную линзу (Патент ФРГ, кл. G02B25/00, 1978). Оптический адаптер служит для проектирования изображения, построенного объективом микроскопа, на фотопленку. Недостатком устройства являются ограниченные коррекционные возможности. Наиболее близким к изобретению по технической сущности является оптический адаптер (Патент США, кл. G02B9/16, 1985), содержащий расположенные последовательно на оптической оси первую положительную линзу, вторую отрицательную линзу и третью положительную линзу. Для увеличения заднего рабочего отрезка в оптическую схему введена призма. Оптический адаптер предназначается для использования с фотокамерами. Недостатком прототипа являются ограниченные функциональные и коррекционные возможности. Так он адаптирует изображение, построенное визуальным оптическим прибором, только под фотокамеру. Недостаток прототипа обусловлен тем, что его оптическая схема (триплет) не позволяет провести спектральную коррекцию аберраций при переходе на другой приемник изображения, например, ПЗС-матрицу, и получить при этом большее линейное увеличение. В основу заявляемого изобретения поставлена задача создать такой оптический адаптер, в котором введение дополнительных оптических элементов позволило бы обеспечить большее линейное увеличение и осуществить спектральную коррекцию аберраций при переходе на другой приемник изображения и за счет этого расширить его функциональные и коррекционные возможности. Поставленная задача решается тем, что в известный оптический адаптер, содержащий расположенные последовательно на оптической оси первую положительную линзу, вторую отрицательную линзу и третью положительную линзу, согласно настоящему изобретению, дополнительно введены положительная склеенная двухлинзовая система, установленная за первой положительной линзой и светофильтр, установленный за третьей положительной линзой. Введение положительной склеенной двухлинзовой системы позволяет получить большее линейное увеличение оптического адаптера при соответствующей коррекции его аберраций. Введение светофильтра позволяет осуществить спектральную коррекцию аберраций при переходе на приемник изображения с другой спектральной кривой чувствительности. На чертеже (фиг.) представлена оптическая схема предлагаемого оптического адаптера. Оптический адаптер состоит из расположенных последовательно на оптической оси положительной линзы 1, положительной склеенной двухлинзовой системы 2, отрицательной линзы 3, положительной линзы 4 и светофильтра 5. Оптический адаптер работает следующим образом. Изображение с произвольными величинами аберраций, формируемое любой оптической системой в плоскости 6, проецируется оптическим адаптером (детали поз. 1, 2, 3, 4, 5) в плоскость 7 с заданными величинами аберраций. Положительная склеенная двухлинзовая система 2, дополнительно введенная в оптический адаптер, позволяет получить большее увеличение с соответствующей коррекцией аберраций. Светофильтр 5 позволяет проводить спектральную коррекцию аберраций. В плоскости 7 располагается чувствительная площадка приемника изображения. В качестве примера приведем рассчитанные конструктивные параметры оптического адаптера для коррекции изображения, формируемого серийным микрообъективом ЛОМО М-101 (90´; A = 1,25; l 0 = Д; Dlaxp = F - C; кедровое масло (под ПЗС-матрицу) l max = 0,9мкм; Dl 0,4 = (0,45 1,05)мкм). Линейное увеличение оптического адаптера - 5´. Разрешение в плоскости предметов системы: микрообъектив М-101 - оптический адаптер имеет величину не более 1мкм. Расчет-синтез системы: микрообъектив оптический адаптер проводился по программе "OPAL-PC". Оптический адаптер имеет следующие конструктивные параметры: В качестве светофильтра выбрано цветное стекло ФС 6 ГОСТ 9411 - 81. Для линзовых элементов оптического адаптера использованы стекла: линза 1 - СТК 9 ГОСТ 3514 - 76; склейка 2 СТК 9 ГОСТ 3514 - 76 и ТФ 2 ГОСТ 3514 - 76; линза 3 - ТФ 1 ГОСТ 3514 - 76; линза 4 - ТК 16 ГОСТ 3514 - 76. Введение положительной склеенной двухлинзовой системы с 8мм позволило получить требуемое линейное увеличение оптического адаптера (-5´) с соответствующей коррекцией аберраций. Введение светофильтра ФС 6 в схему оптического адаптера позволило скорректировать хроматические аберрации микрообъектива М-101, которые при переходе в другую спектральную область работы (0,45 - 1,05мкм) увеличились: первая хроматическая сумма S1xp изменилась с 0,0011 до -0,011; вторая хроматическая сумма SIIxp изменилась с -0,018 до -0,043. Таким образом, поставленная задача усовершенствования оптического адаптера за счет расширения его функциональных и коррекционных возможностей достигается введением в его оптическую схему дополнительных элементов - положительной склеенной двухлинзовой системы и светофильтра. Тем самым реализуется возможность получения значительного дополнительного линейного увеличения и устранения аберраций, увеличившихся при переходе в другую спектральную зону. Все это приводит к тому, что заявляемый оптический адаптер в отличие от прототипа имеет расширенные функциональные и коррекци-онные возможности.
