G02B 9/00 — Об’єктиви, що відрізняються як числом, так і розташуванням лінз щодо їх знака, тобто + Або –
Ширококутний об’єктив з винесеною вхідною зіницею
Номер патенту: 118739
Опубліковано: 28.08.2017
Автори: Гордієнко Валентин Іванович, Мазурін Ігор Володимирович, Зборівська Ольга Анатоліївна, Шкапа Володимир Федорович
МПК: G02B 9/00
Мітки: вхідною, винесеною, зіницею, об'єктів, ширококутний
Формула / Реферат:
Ширококутний об'єктив з винесеною вхідною зіницею, що містить три компоненти, перший з яких виконано у вигляді меніска, зверненого увігнутістю до вхідної зіниці, другий - позитивна двовипукла лінза, третій - дволінзовий компонент, склеєний із двовипуклої та двовгнутої лінз, який відрізняється тим, що другий компонент виконано у вигляді позитивного меніска, зверненого увігнутістю до вхідної зіниці, а між другим та третім компонентами поміщено...

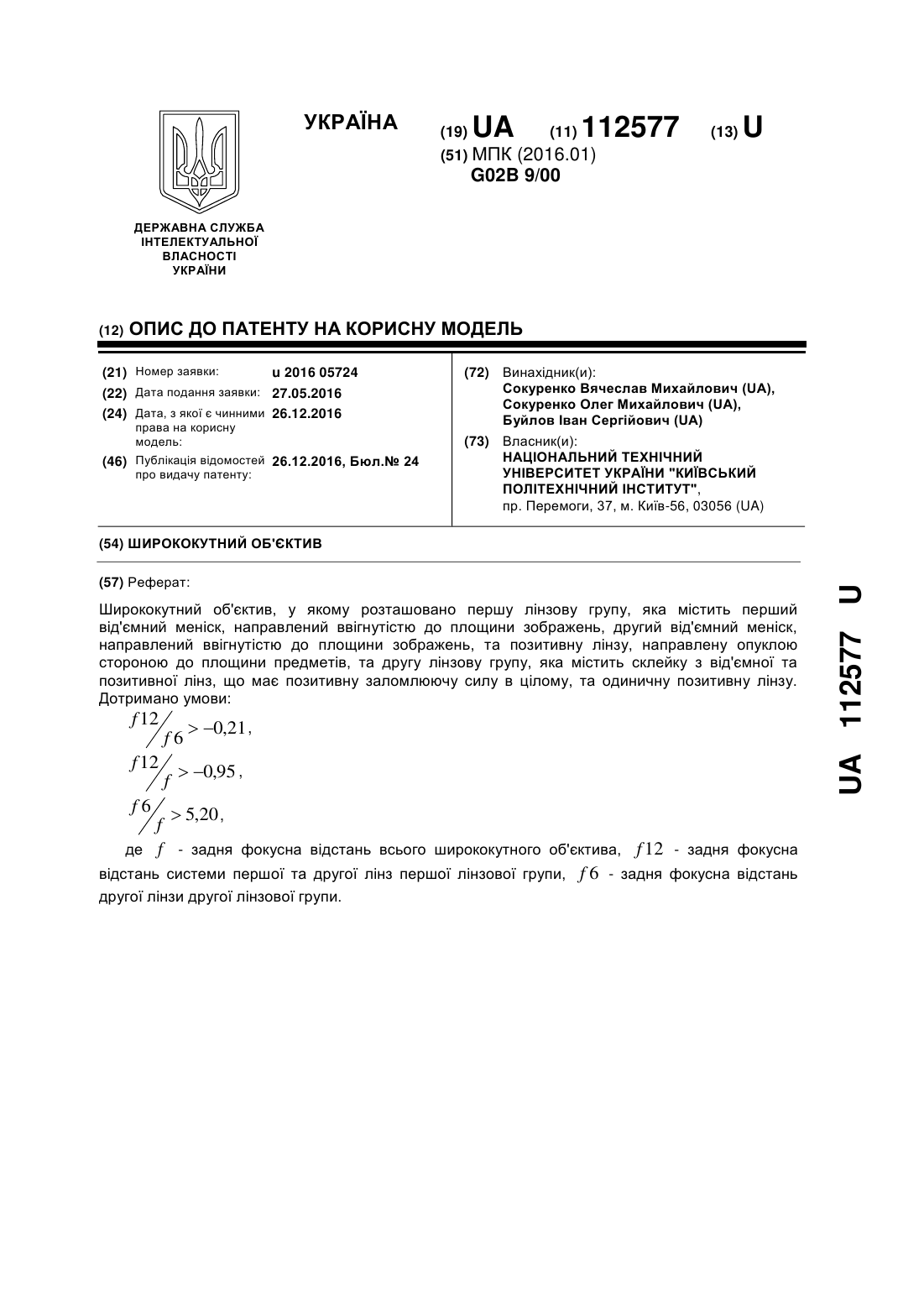

Ширококутний об’єктив
Номер патенту: 112577
Опубліковано: 26.12.2016
Автори: Сокуренко Олег Михайлович, Сокуренко Вячеслав Михайлович, Буйлов Іван Сергійович
МПК: G02B 9/00
Мітки: об'єктів, ширококутний
Формула / Реферат:
Ширококутний об'єктив, у якому розміщено першу лінзову групу, яка містить перший від'ємний меніск, направлений ввігнутістю до площини зображень, другий від'ємний меніск, направлений ввігнутістю до площини зображень, та позитивну лінзу, направлену опуклою стороною до площини предметів, та другу лінзову групу, яка містить склейку з від'ємної та позитивної лінз, що має позитивну заломлюючу силу в цілому, та одиничну позитивну лінзу, який...
Об’єктив фотокамери
Номер патенту: 107863
Опубліковано: 24.06.2016
Автори: Сокуренко Олег Михайлович, Буйлов Іван Сергійович, Сокуренко Вячеслав Михайлович
МПК: G02B 9/00
Мітки: фотокамери, об'єктів
Формула / Реферат:
Об'єктив фотокамери, в якому послідовно розташовано першу лінзову групу, яка виконана як склейка двох лінз, а саме лінзи, що має форму негативного меніска, опуклою стороною направленого до площини предметів, та лінзи, яка має форму позитивного меніска, апертурну діафрагму, другу лінзову групу, що складається з чотирьох лінз та плоскопаралельну пластину, який відрізняється тим, що перша лінза другої лінзової групи має форму одиничної...
Світлосильний об’єктив
Номер патенту: 90781
Опубліковано: 10.06.2014
Автори: Макаренко Ярослав Ігорович, Сокуренко Вячеслав Михайлович, Сокуренко Олег Михайлович
МПК: G02B 9/00
Мітки: світлосильний, об'єктів
Формула / Реферат:
Світлосильний об'єктив, що містить встановлені по ходу променів силовий і корекційний компоненти, при цьому силовий компонент містить позитивну лінзу, негативну лінзу і позитивний одиночний меніск, направлений увігнутою поверхнею до простору зображень, корекційний компонент містить позитивний одиночний меніск, направлений увігнутою поверхнею до простору зображень, і негативну лінзу, який відрізняється тим, що позитивна лінза силового...

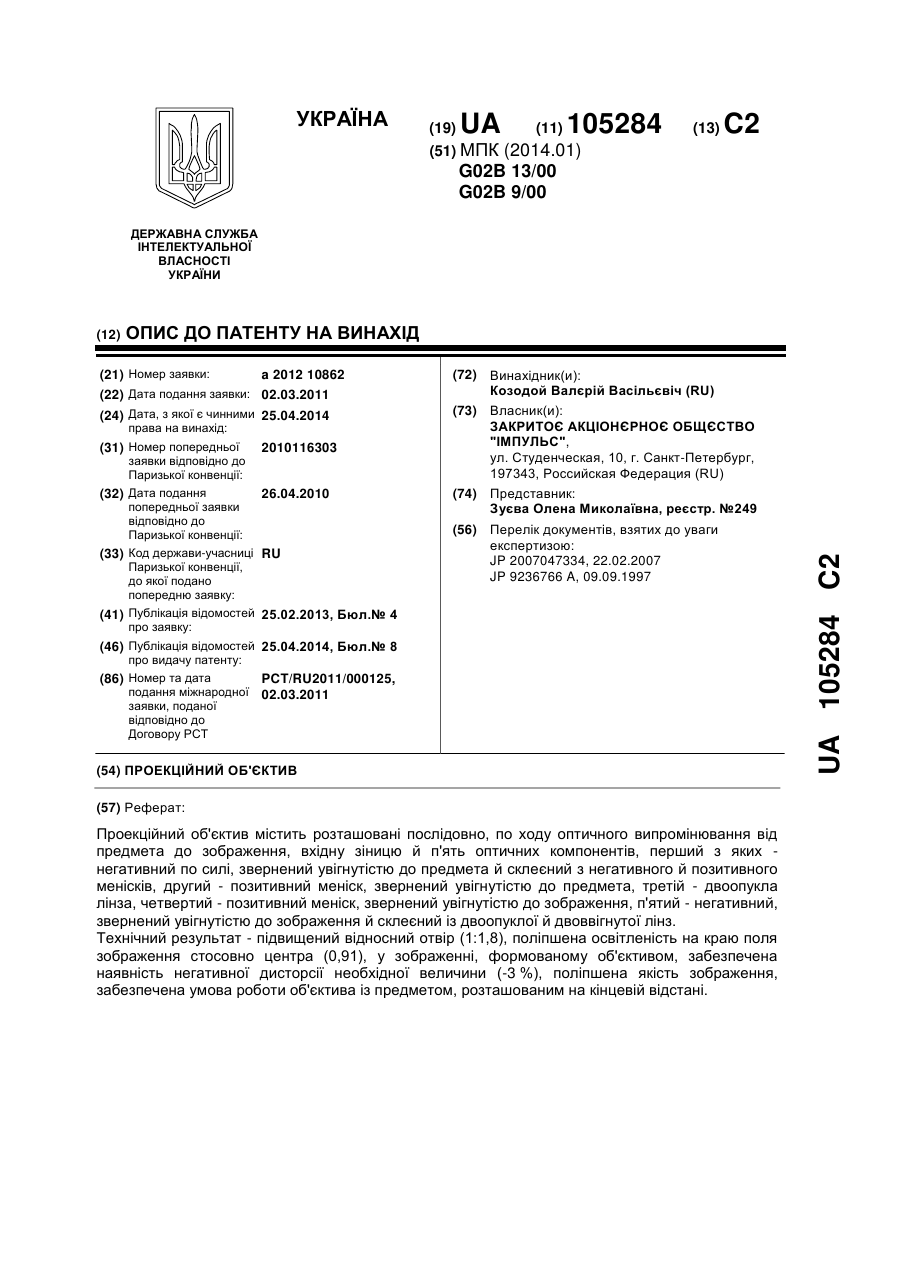

Проекційний об’єктив
Номер патенту: 105284
Опубліковано: 25.04.2014
Автор: Козодой Валєрій Васільєвіч
МПК: G02B 9/00, G02B 13/00
Мітки: проекційний, об'єктів
Формула / Реферат:
Проекційний об'єктив, що містить розташовані послідовно, по ходу оптичного випромінювання від предмета до зображення, перший негативний компонент, склеєний з негативного й позитивного менісків, другий позитивний компонент, виконаний у вигляді позитивного меніску, зверненого ввігнутістю до предмета, третій негативний компонент, звернений увігнутістю до зображення та склеєний із двоопуклої й двоввігнутої лінз, причому на виході другого...
Об’єктив для колімації випромінювання напівпровідникових лазерів
Номер патенту: 88901
Опубліковано: 10.04.2014
Автори: Сокуренко Олег Михайлович, Приходько Андрій Миколайович, Сокуренко Вячеслав Михайлович
МПК: G02B 11/00, G02B 9/00
Мітки: об'єктів, колімації, напівпровідникових, випромінювання, лазерів
Формула / Реферат:
Об'єктив для колімації випромінювання напівпровідникових лазерів, що містить чотири компоненти, при цьому перший компонент виконано як двовипуклу лінзу, другий компонент виконано як негативний меніск, обернений увігнутістю до предмета, третій компонент виконано позитивною лінзою, четвертий компонент виконано як позитивний меніск, обернений увігнутістю до площини зображення, який відрізняється тим, що третій компонент виконано як двовипуклу...

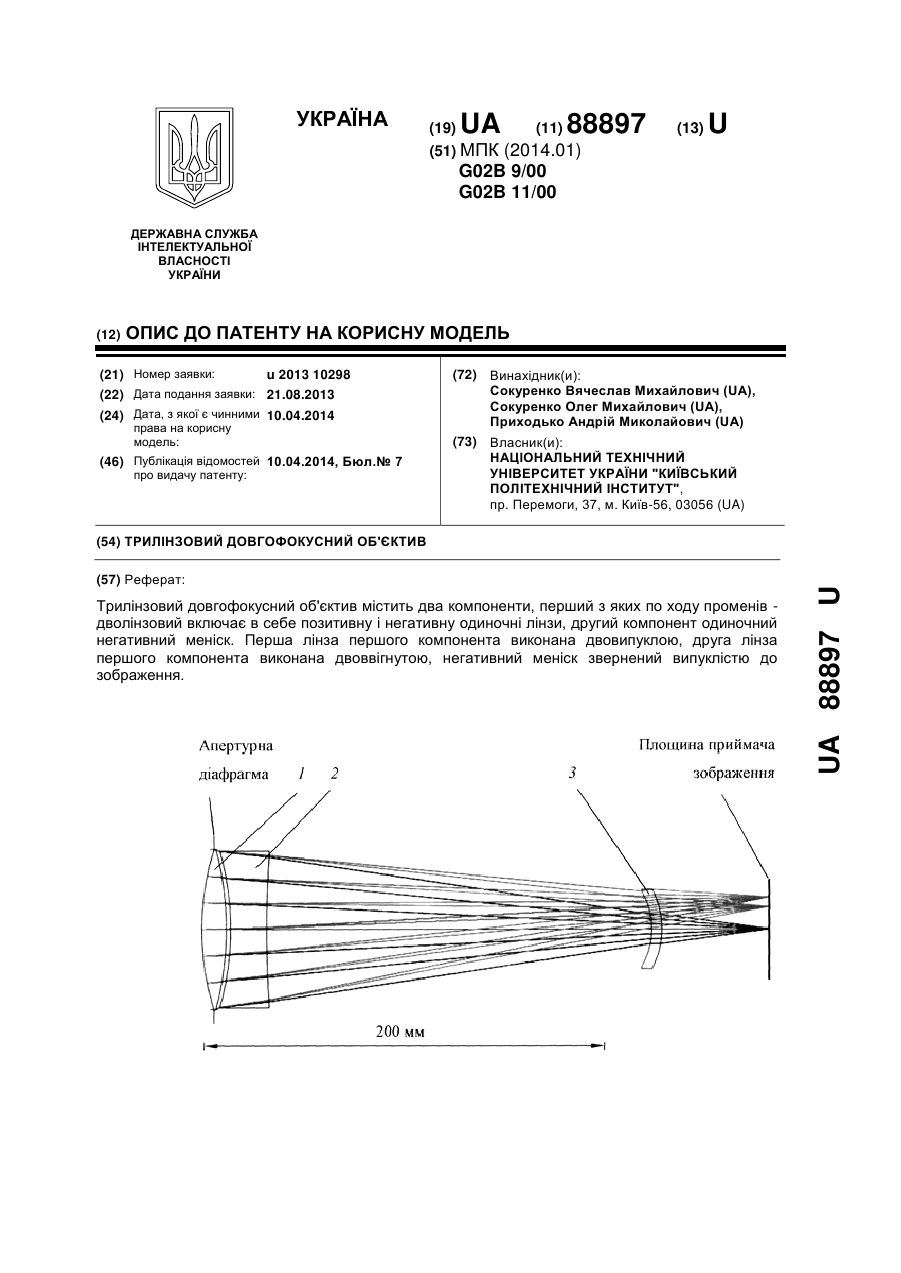

Трилінзовий довгофокусний об’єктив
Номер патенту: 88897
Опубліковано: 10.04.2014
Автори: Сокуренко Олег Михайлович, Приходько Андрій Миколайович, Сокуренко Вячеслав Михайлович
МПК: G02B 11/00, G02B 9/00
Мітки: довгофокусний, об'єктів, трилінзовий
Формула / Реферат:
Трилінзовий довгофокусний об'єктив, що містить два компоненти, перший з яких по ходу променів - дволінзовий, що включає в себе позитивну і негативну одиночні лінзи, другий компонент одиночний негативний меніск, який відрізняється тим, що перша лінза першого компонента виконана двовипуклою, друга лінза першого компонента виконана двоввігнутою, негативний меніск звернений випуклістю до зображення.
Інфрачервоний об’єктив з двома полями зору
Номер патенту: 84131
Опубліковано: 10.10.2013
Автори: Мазурін Ігор Володимирович, Сосницький Максим Володимирович, Клубкова Валентина Леонідівна, Гордієнко Валентин Іванович, Шкапа Володимир Федорович
МПК: G02B 15/00, G02B 9/00, G02B 13/00 ...
Мітки: полями, двома, об'єктів, зору, інфрачервоний
Формула / Реферат:
Інфрачервоний об'єктив з двома полями зору, що містить по ходу променів нерухомі перший і четвертий позитивні компоненти та розміщені між ними два рухомих компоненти, які мають два фіксованих положення на оптичній осі для зміни полів зору, при цьому перший рухомий компонент виконаний у вигляді меніска, зверненого опуклістю до площини зображення, другий рухомий компонент складається із двох негативних менісків, звернених опуклостями один до...

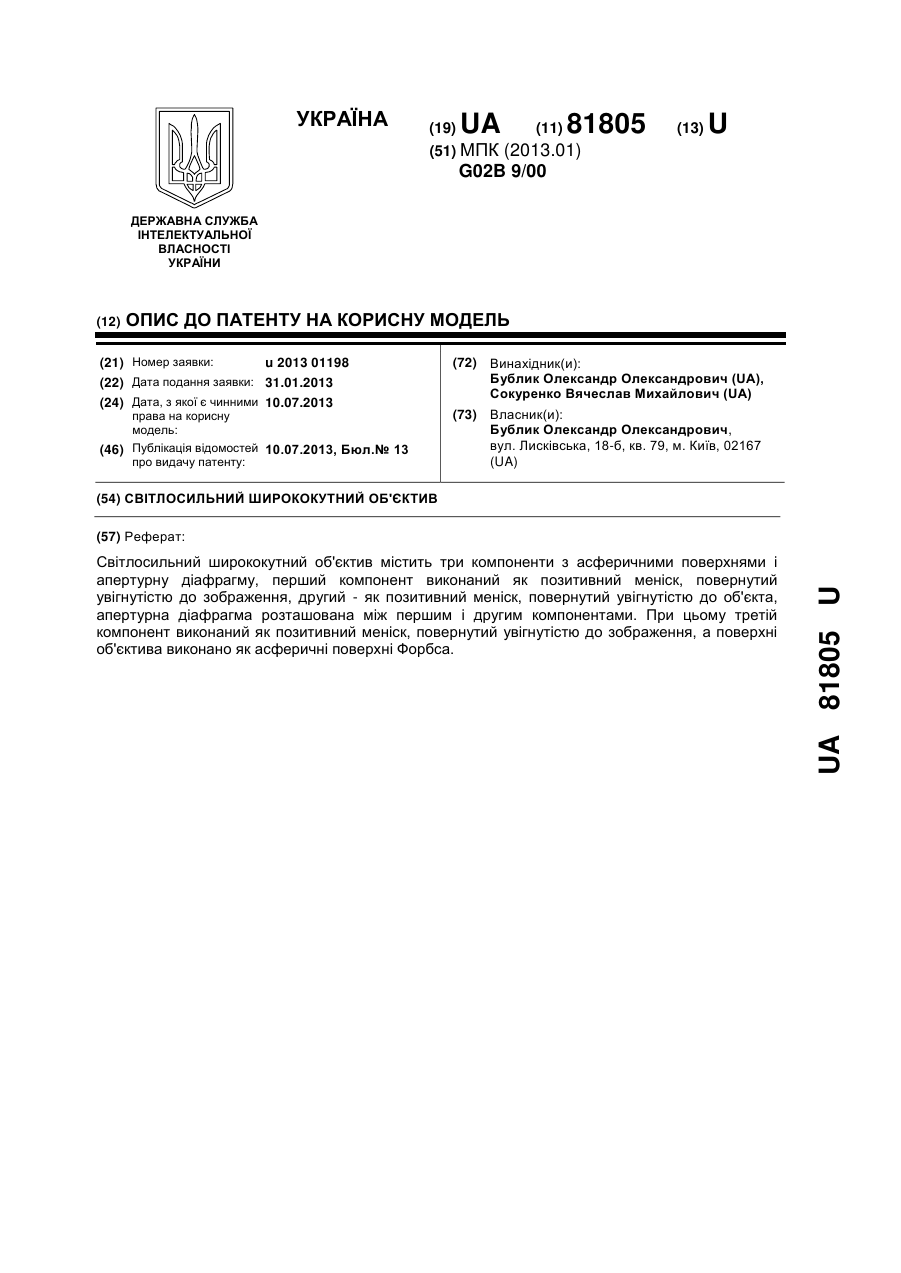

Світлосильний ширококутний об’єктив
Номер патенту: 81805
Опубліковано: 10.07.2013
Автори: Сокуренко Вячеслав Михайлович, Бублик Олександр Олександрович
МПК: G02B 9/00
Мітки: ширококутний, світлосильний, об'єктів
Формула / Реферат:
Світлосильний ширококутний об'єктив, що містить три компоненти з асферичними поверхнями і апертурну діафрагму, перший компонент виконаний як позитивний меніск, повернутий увігнутістю до зображення, другий - як позитивний меніск, повернутий увігнутістю до об'єкта, апертурна діафрагма розташована між першим і другим компонентами, який відрізняється тим, що третій компонент виконаний як позитивний меніск, повернутий увігнутістю до зображення, а...
Світлосильний об’єктив
Номер патенту: 57889
Опубліковано: 10.03.2011
Автори: Гордієнко Валентин Іванович, Мазурін Ігор Володимирович, Клубкова Валентина Леонідівна, Шкапа Володимир Федорович
МПК: G02B 9/00
Мітки: світлосильний, об'єктів
Формула / Реферат:
Світлосильний об'єктив, що містить два компоненти, перший із яких складається із позитивної лінзи і двосклеєного меніска, що складається із двовипуклої і двовгнутої лінз, другий компонент містить негативний меніск, звернений випуклістю до предмета, та позитивну лінзу, який відрізняється тим, що у другому компоненті меніск виконано двосклеєним і він містить позитивний і негативний меніски, які звернені вгнутістю до предмета, а за позитивною...

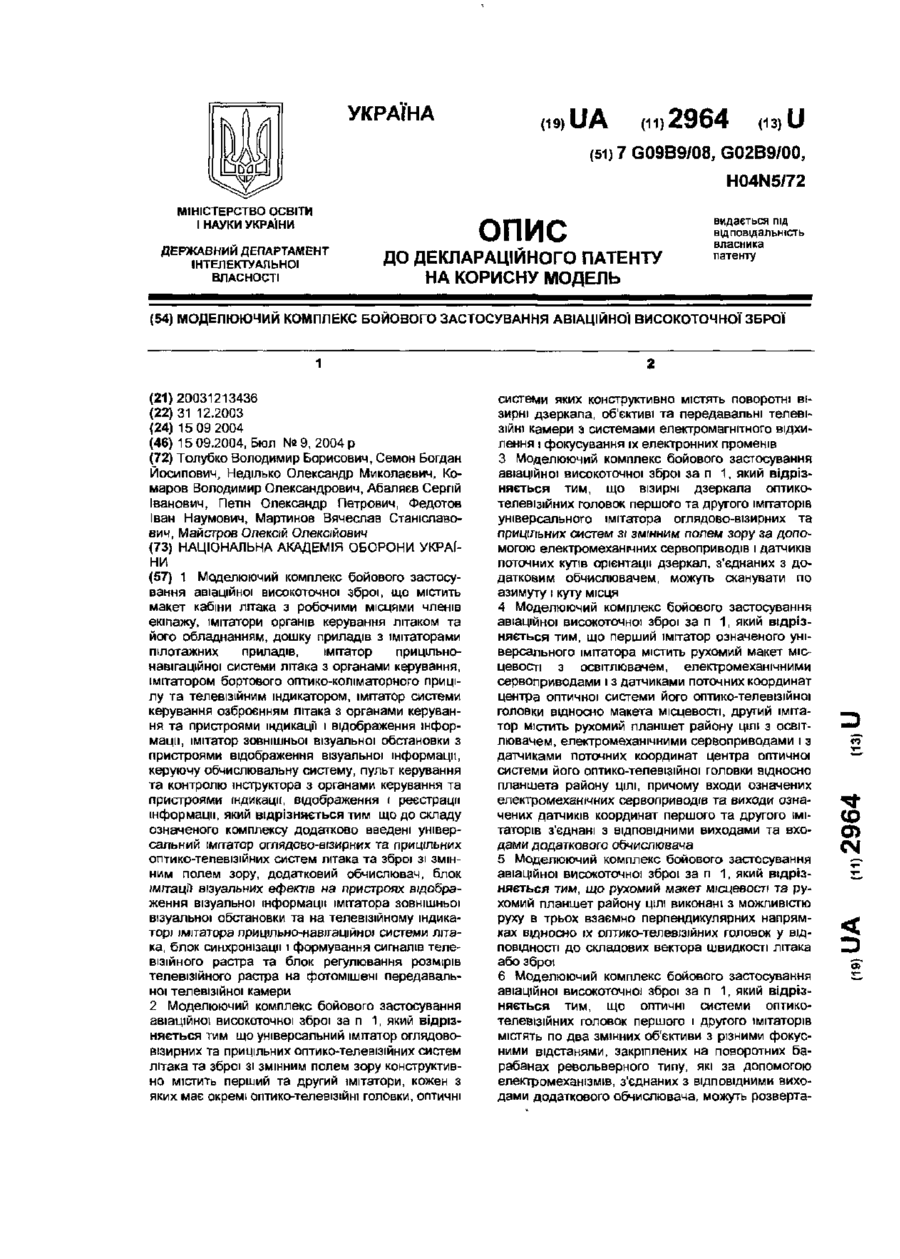

Моделюючий комплекс бойового застосування авіаційної високоточної зброї
Номер патенту: 2964
Опубліковано: 15.09.2004
Автори: Абаляєв Сергій Іванович, Мартинов Вячеслав Станіславович, Семон Богдан Йосипович, Майстров Олексій Олексійович, Толубко Володимир Борисович, Федотов Іван Наумович, Неділько Олександр Миколаєвич, Петін Олександр Петрович, Комаров Володимир Олександрович
МПК: G02B 9/00, G09B 9/02, H04N 5/72 ...
Мітки: бойового, високоточної, авіаційної, зброї, моделюючий, комплекс, застосування
Формула / Реферат:
1. Моделюючий комплекс бойового застосування авіаційної високоточної зброї, що містить макет кабіни літака з робочими місцями членів екіпажу, імітатори органів керування літаком та його обладнанням, дошку приладів з імітаторами пілотажних приладів, імітатор прицільно-навігаційної системи літака з органами керування, імітатором бортового оптико-коліматорного прицілу та телевізійним індикатором, імітатор системи керування озброєнням літака з...
Епілюмінесцентний мікроскоп
Номер патенту: 55690
Опубліковано: 15.04.2003
Автори: Дем'яненко Василь Васильович, Галайчук Ігор Йосипович
МПК: G02B 21/00, G02B 9/00, H01J 33/00 ...
Мітки: епілюмінесцентний, мікроскоп
Формула / Реферат:
Епілюмінесцентний мікроскоп, який складається з джерела світла з автономним електроживленням і оптико-механічної частини, виконаної у вигляді співвісної оптичної системи об'єктив-окуляр, у якій окуляр функціонально і механічно з’єднаний з блоком реєстрації і аналізу візуальної інформації, який відрізняється тим, що як джерело світла використано світлодіод з випромінюванням у короткохвильовій області видимої частини спектра, причому між...

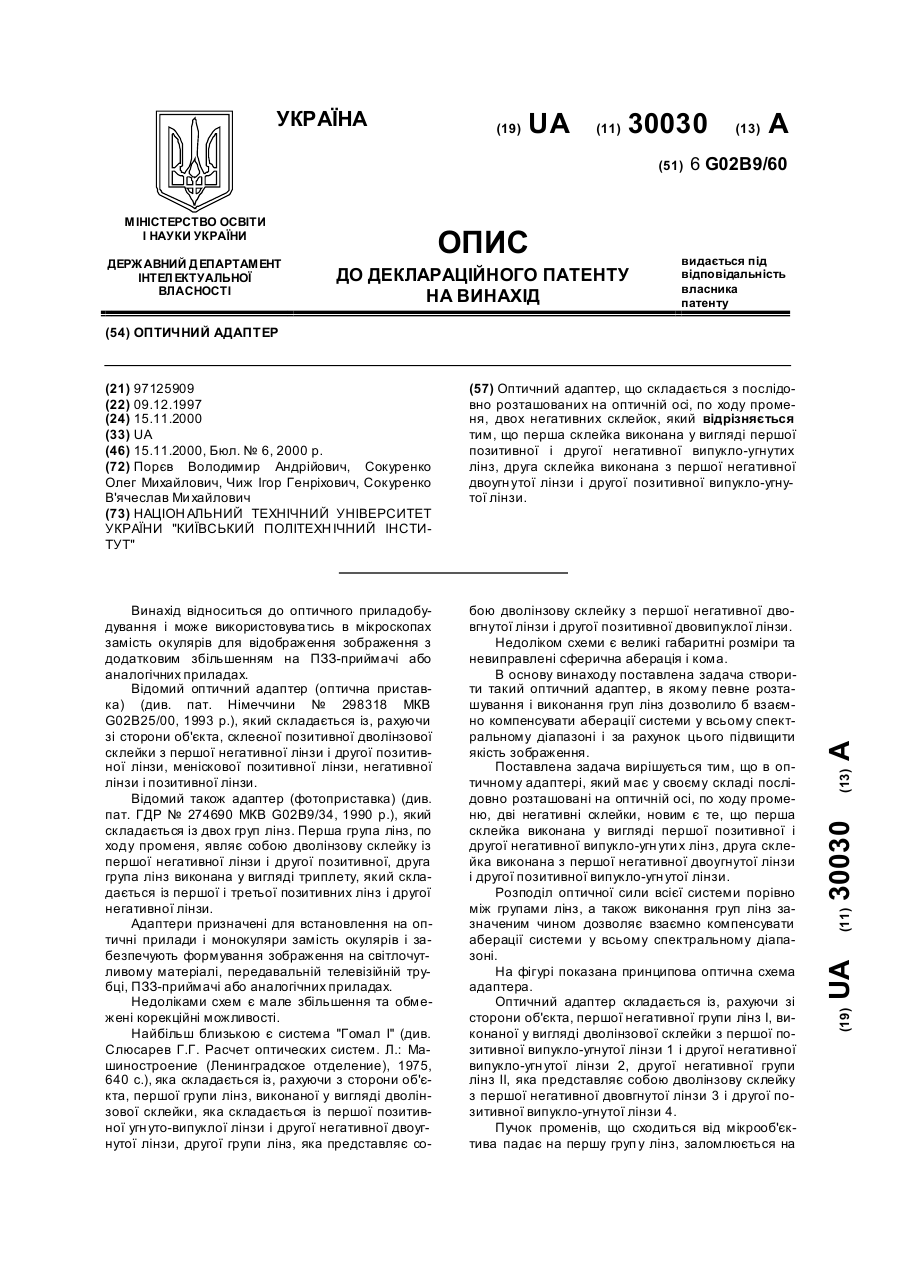

Оптичний адаптер
Номер патенту: 30030
Опубліковано: 15.11.2000
Автори: Порєв Володимир Андрійович, Сокуренко Вячеслав Михайлович, Чиж Ігор Генріхович, Сокуренко Олег Михайлович
МПК: G02B 9/00
Формула / Реферат:
Оптичний адаптер, що складається з послідовно розташованих на оптичній осі, по ходу променя, двох негативних склейок, який відрізняється тим, що перша склейка виконана у вигляді першої позитивної і другої негативної випукло-угнутих лінз, друга склейка виконана з першої негативної двоугнутої лінзи і другої позитивної випукло-угнутої лінзи.
Оптичний адаптер
Номер патенту: 30029
Опубліковано: 15.11.2000
Автори: Сокуренко Вячеслав Михайлович, Сокуренко Олег Михайлович, Чиж Ігор Генріхович, Порєв Володимир Андрійович
МПК: G02B 9/00
Формула / Реферат:
Оптичний адаптер, що складається з послідовно розташованих на оптичній oсі, по ходу променя, двох склеєних лінз, першої позитивної і другої негативної, який відрізняється тим, що співвідношення оптичних сил лінз складає 1: (-2,05), показники заломлення скла для довжини хвилі 0,54607 дорівнюють 1,7462 і 1,5822, коефіцієнти дисперсій скла 27,948 і 53,560, відповідно.
Оптичний адаптер
Номер патенту: 25319
Опубліковано: 30.10.1998
Автори: Порєв Володимир Андрійович, Анохіна Наталія Петрівна, Перелигіна Любов Сергіївна
МПК: G02B 9/00
Формула / Реферат:
Оптический адаптер, содержащий расположенные последовательно на оптической оси первую положительную линзу, вторую отрицательную линзу и третью положительную линзу, отличающийся тем, что он дополнительно содержит положительную склеенную двухлинзовую систему, установленную за первой положительной линзой, и светофильтр, установленный за третьей положительной линзой.
