Подрібнювач соломистих продуктів до зернозбирального комбайна

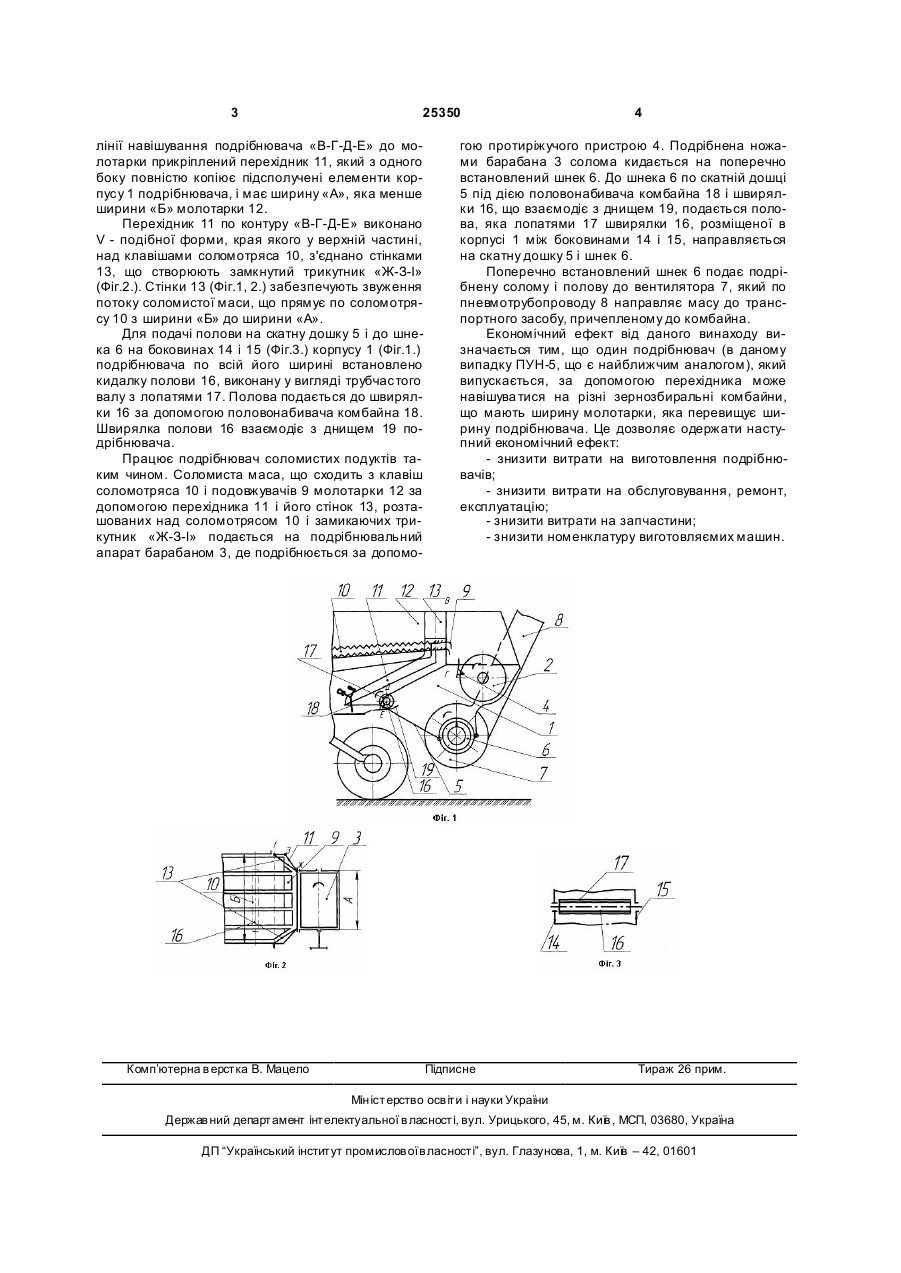

Подрібнювач соломистих продуктів до зернозбирального комбайна, прикріплений до корпусу молотарки, що містить корпус, ширина якого менше ширини молотарки, подрібнювальний апарат, 3 25350 лінії навішування подрібнювача «В-Г-Д-Е» до молотарки прикріплений перехідник 11, який з одного боку повністю копіює підсполучені елементи корпусу 1 подрібнювача, і має ширину «А», яка менше ширини «Б» молотарки 12. Перехідник 11 по контуру «В-Г-Д-Е» виконано V - подібної форми, края якого у верхній частині, над клавішами соломотряса 10, з'єднано стінками 13, що створюють замкнутий трикутник «Ж-З-І» (Фіг.2.). Стінки 13 (Фіг.1, 2.) забезпечують звуження потоку соломистої маси, що прямує по соломотрясу 10 з ширини «Б» до ширини «А». Для подачі полови на скатну дошку 5 і до шнека 6 на боковинах 14 і 15 (Фіг.3.) корпусу 1 (Фіг.1.) подрібнювача по всій його ширині встановлено кидалку полови 16, виконану у вигляді трубчастого валу з лопатями 17. Полова подається до швирялки 16 за допомогою половонабивача комбайна 18. Швирялка полови 16 взаємодіє з днищем 19 подрібнювача. Працює подрібнювач соломистих подуктів таким чином. Соломиста маса, що сходить з клавіш соломотряса 10 і подовжувачів 9 молотарки 12 за допомогою перехідника 11 і його стінок 13, розташованих над соломотрясом 10 і замикаючих трикутник «Ж-З-І» подається на подрібнювальний апарат барабаном 3, де подрібнюється за допомо Комп’ютерна в ерстка В. Мацело 4 гою протиріжучого пристрою 4. Подрібнена ножами барабана 3 солома кидається на поперечно встановлений шнек 6. До шнека 6 по скатній дошці 5 під дією половонабивача комбайна 18 і швирялки 16, що взаємодіє з днищем 19, подається полова, яка лопатями 17 швирялки 16, розміщеної в корпусі 1 між боковинами 14 і 15, направляється на скатну дошку 5 і шнек 6. Поперечно встановлений шнек 6 подає подрібнену солому і полову до вентилятора 7, який по пневмотрубопроводу 8 направляє масу до транспортного засобу, причепленому до комбайна. Економічний ефект від даного винаходу визначається тим, що один подрібнювач (в даному випадку ПУН-5, що є найближчим аналогом), який випускається, за допомогою перехідника може навішува тися на різні зернозбиральні комбайни, що мають ширину молотарки, яка перевищує ширину подрібнювача. Це дозволяє одержати наступний економічний ефект: - знизити витрати на виготовлення подрібнювачів; - знизити витрати на обслуговування, ремонт, експлуатацію; - знизити витрати на запчастини; - знизити номенклатуру виготовляємих машин. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
