Платформа жниварки і підбирача зернозбирального комбайна

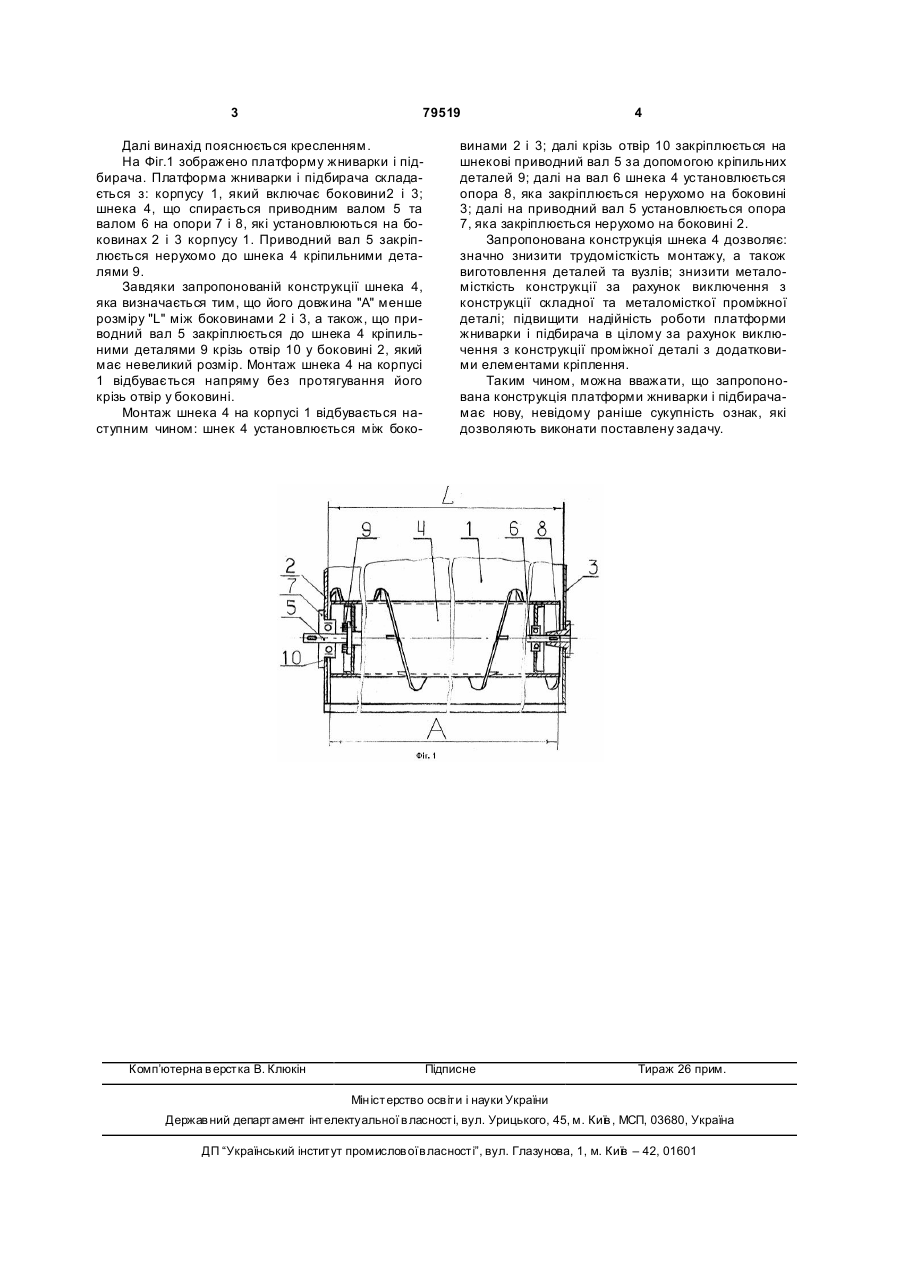

Платформа жниварки і підбирача зернозбирального комбайна, яка складається з корпусу жниварки, що містить каркас, днище, вітровий щит, боковини та шнекової частини жниварки, що складається зі шнека, привідного та опорного валів, які встановлені на боковинах каркаса, яка відрізняється тим, що привідний вал встановлений безпосередньо на боковині корпусу, з можливістю з’єднання зі шнеком через отвір, виконаний в боковині, в якому встановлена опора привідного вала, а відстань А, що дорівнює сукупній довжині шнека та опорного вала, менша за відстань L між боковинами корпусу жниварки. (19) (21) a200506383 (22) 29.06.2005 (24) 25.06.2007 (46) 25.06.2007, Бюл. №9, 2007р. (72) Пейчев Савелій Васильович, Павлик Володимир Іванович, Кумпан Віктор Карпович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КОНСТРУКТОРСЬКЕ БЮРО "БЕРДЯНСЬКСІЛЬМАШ" (56) SU 1289417, A01D57/00, 57/02, 15.02.1987 SU 1496684, A01D41/00, 30.07.1989 RU 2214083, A01D43/08, 20.10.2003 GB 1163631, A01F12/44, 10.09.1969 US 4270550, A01F12/18, 02.06.1981 SU125961, 1960 SU 165347, A01C, 23.0.1964 3 79519 Далі винахід пояснюється кресленням. На Фіг.1 зображено платформу жниварки і підбирача. Платформа жниварки і підбирача складається з: корпусу 1, який включає боковини2 і 3; шнека 4, що спирається приводним валом 5 та валом 6 на опори 7 і 8, які установлюються на боковинах 2 і 3 корпусу 1. Приводний вал 5 закріплюється нерухомо до шнека 4 кріпильними деталями 9. Завдяки запропонованій конструкції шнека 4, яка визначається тим, що його довжина "А" менше розміру "L" між боковинами 2 і 3, а також, що приводний вал 5 закріплюється до шнека 4 кріпильними деталями 9 крізь отвір 10 у боковині 2, який має невеликий розмір. Монтаж шнека 4 на корпусі 1 відбувається напряму без протягування його крізь отвір у боковині. Монтаж шнека 4 на корпусі 1 відбувається наступним чином: шнек 4 установлюється між боко Комп’ютерна в ерстка В. Клюкін 4 винами 2 і 3; далі крізь отвір 10 закріплюється на шнекові приводний вал 5 за допомогою кріпильних деталей 9; далі на вал 6 шнека 4 установлюється опора 8, яка закріплюється нерухомо на боковині 3; далі на приводний вал 5 установлюється опора 7, яка закріплюється нерухомо на боковині 2. Запропонована конструкція шнека 4 дозволяє: значно знизити трудомісткість монтажу, а також виготовлення деталей та вузлів; знизити металомісткість конструкції за рахунок виключення з конструкції складної та металомісткої проміжної деталі; підвищити надійність роботи платформи жниварки і підбирача в цілому за рахунок виключення з конструкції проміжної деталі з додатковими елементами кріплення. Таким чином, можна вважати, що запропонована конструкція платформи жниварки і підбирачамає нову, невідому раніше сукупність ознак, які дозволяють виконати поставлену задачу. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
